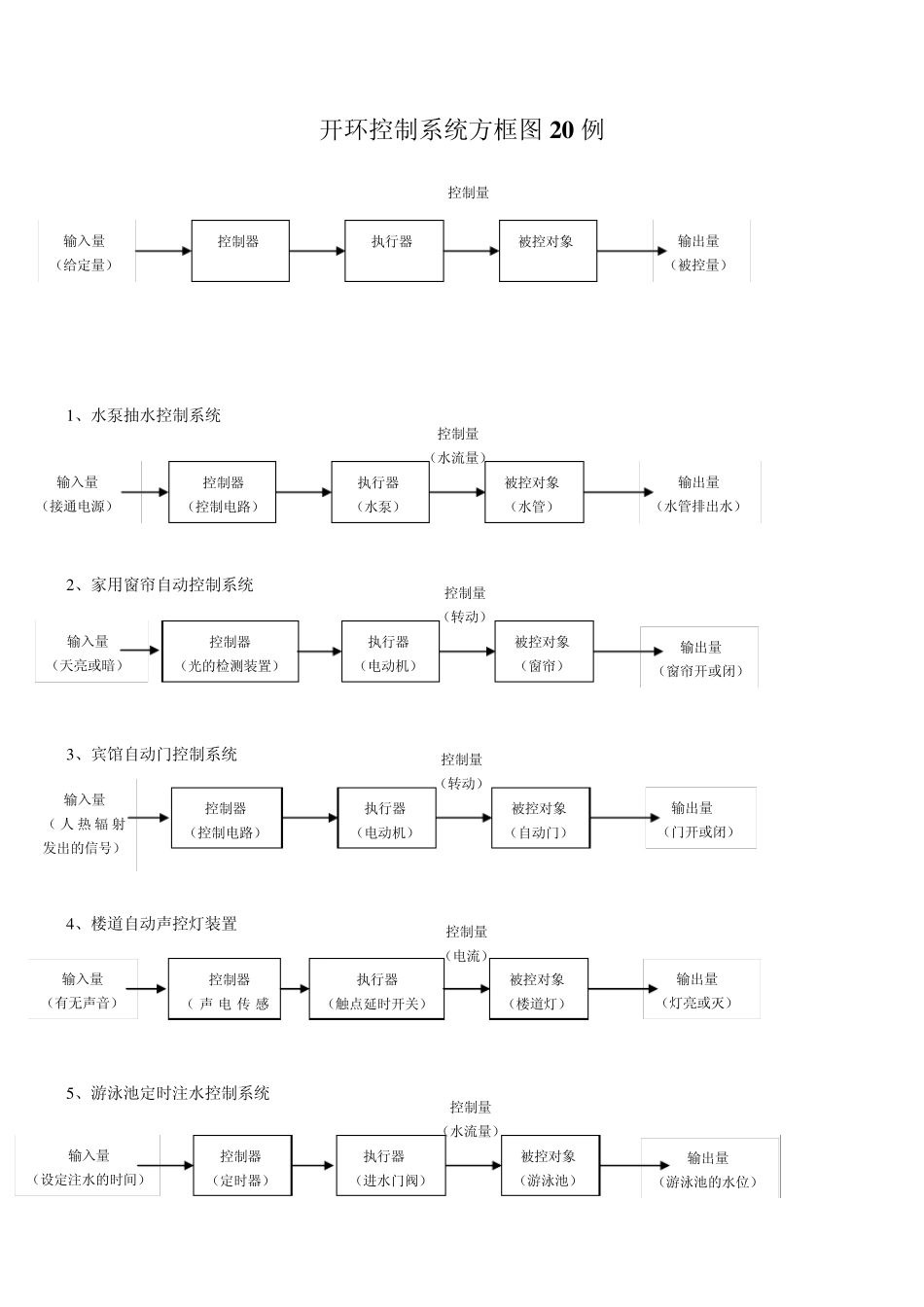

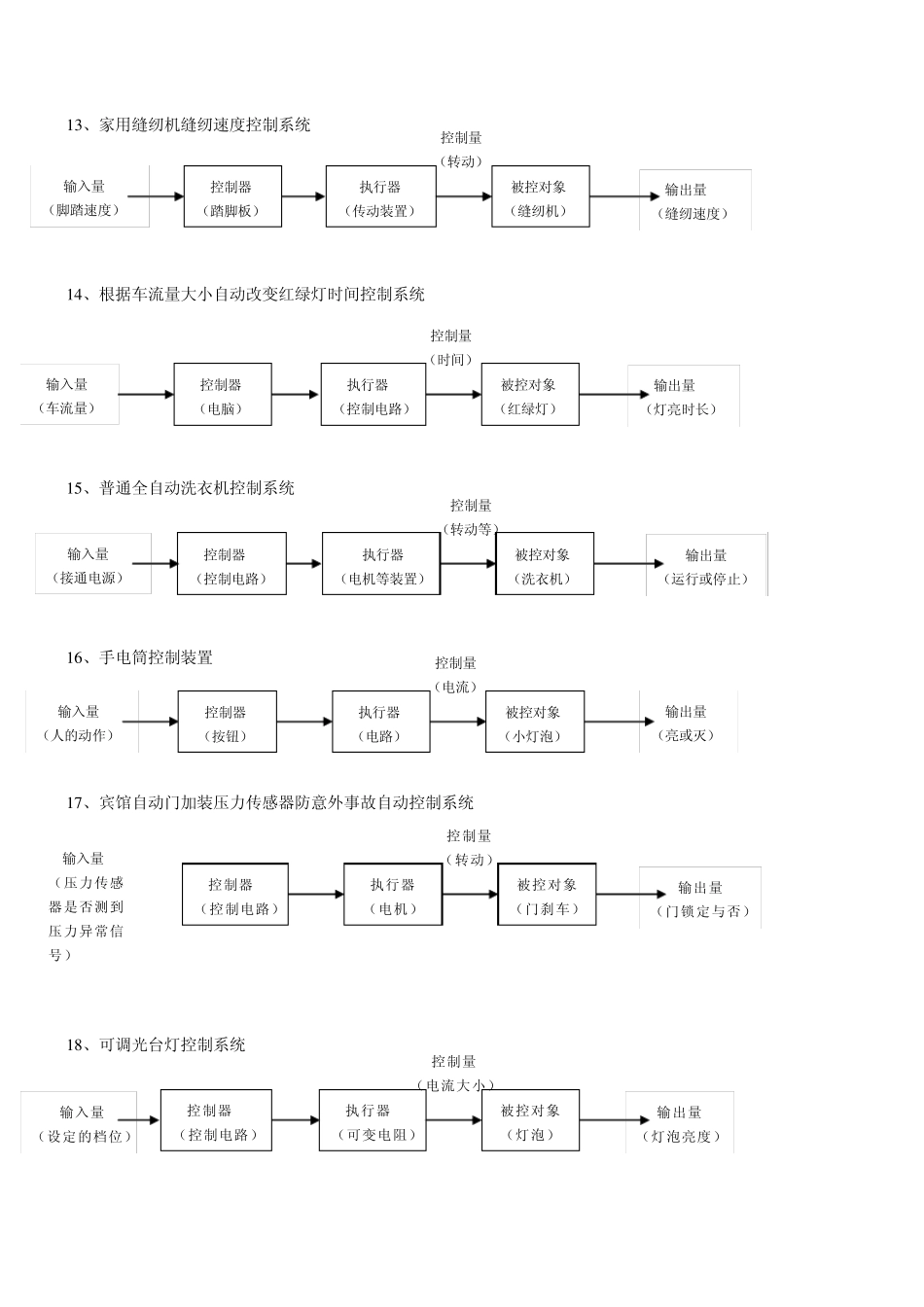

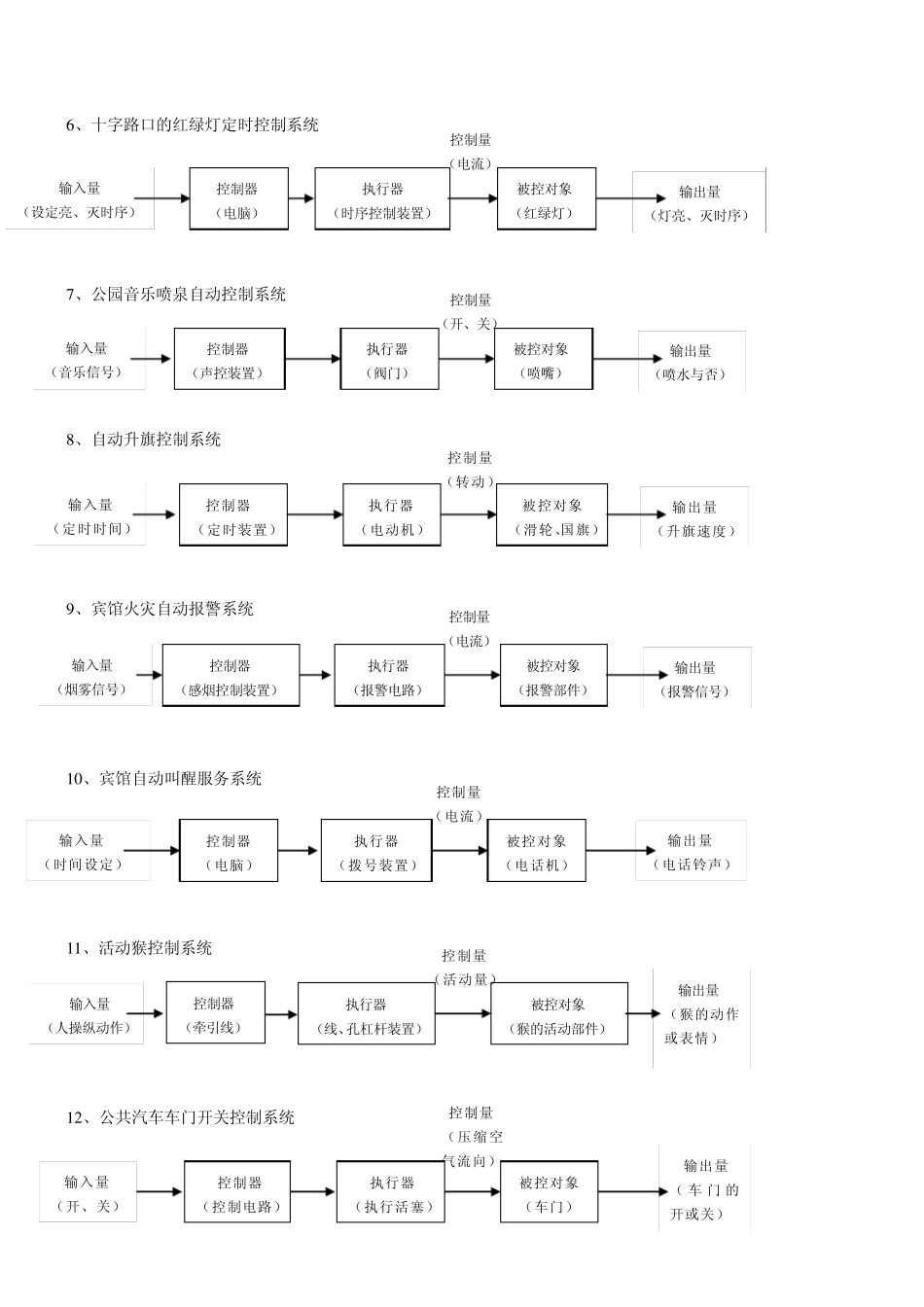

开环控制系统方框图2 0 例 1 、水泵抽水控制系统 2 、家用窗帘自动控制系统 3 、宾馆自动门控制系统 4 、楼道自动声控灯装置 5 、游泳池定时注水控制系统 输入量 （给定量） 控制器 执行器 被控对象 输出量 （被控量） 控制量 输入量 （接通电源） 控制器 （控制电路） 执行器 （水泵） 被控对象 （水管） 输出量 （水管排出水） 控制量 （水流量） 输入量 （天亮或暗） 控制器 （光的检测装置） 执行器 （电动机） 被控对象 （窗帘） 输出量 （窗帘开或闭） 控制量 （转动） 输入量 （ 人 热 辐 射发出的信号） 控制器 （控制电路） 执行器 （电动机） 被控对象 （自动门） 输出量 （门开或闭） 控制量 （转动） 输入量 （设定注水的时间） 控制器 （定时器） 执行器 （进水门阀） 被控对象 （游泳池） 输出量 （游泳池的水位） 控制量 （水流量） 输入量 （有无声音） 控制器 （ 声 电 传 感执行器 （触点延时开关） 被控对象 （楼道灯） 输出量 （灯亮或灭） 控制量 （电流） 6 、十字路口的红绿灯定时控制系统 7 、公园音乐喷泉自动控制系统 8 、自动升旗控制系统 9 、宾馆火灾自动报警系统 1 0 、宾馆自动叫醒服务系统 1 1 、活动猴控制系统 1 2 、公共汽车车门开关控制系统 输入量 （设定亮、灭时序） 控制器 （电脑） 执行器 （时序控制装置） 被控对象 （红绿灯） 输出量 （灯亮、灭时序） 控制量 （电流） 输入量 （音乐信号） 控制器 （声控装置） 执行器 （阀门） 被控对象 （喷嘴） 输出量 （喷水与否） 控制量 （开、关） 输入量 （烟雾信号） 控制器 （感烟控制装置） 执行器 （报警电路） 被控对象 （报警部件） 输出量 （报警信号） 控制量 （电流） 输入量 （人操纵动作） 控制器 （牵引线） 执行器 （线、孔杠杆装置） 被控对象 （猴的活动部件） 输出量 （猴的动作或表情） 控制量 （活动量） 输入量 （开、关） 控制器 （控制电路） 执行器 （执行活塞） 被控对象 （车门） 输出量 （ 车 门 的开或关） 控制量 （压缩空气流向） 输入量 （定时时间） 控制器 （定时装置） 执行器 （电动机） 被控对象 （滑轮、国旗） 输出量 （升旗速度） 控制量 （转动） 输入量 （时间设定） 控制器 （电脑） 执行器 （拨号装置） 被控对象 ...
