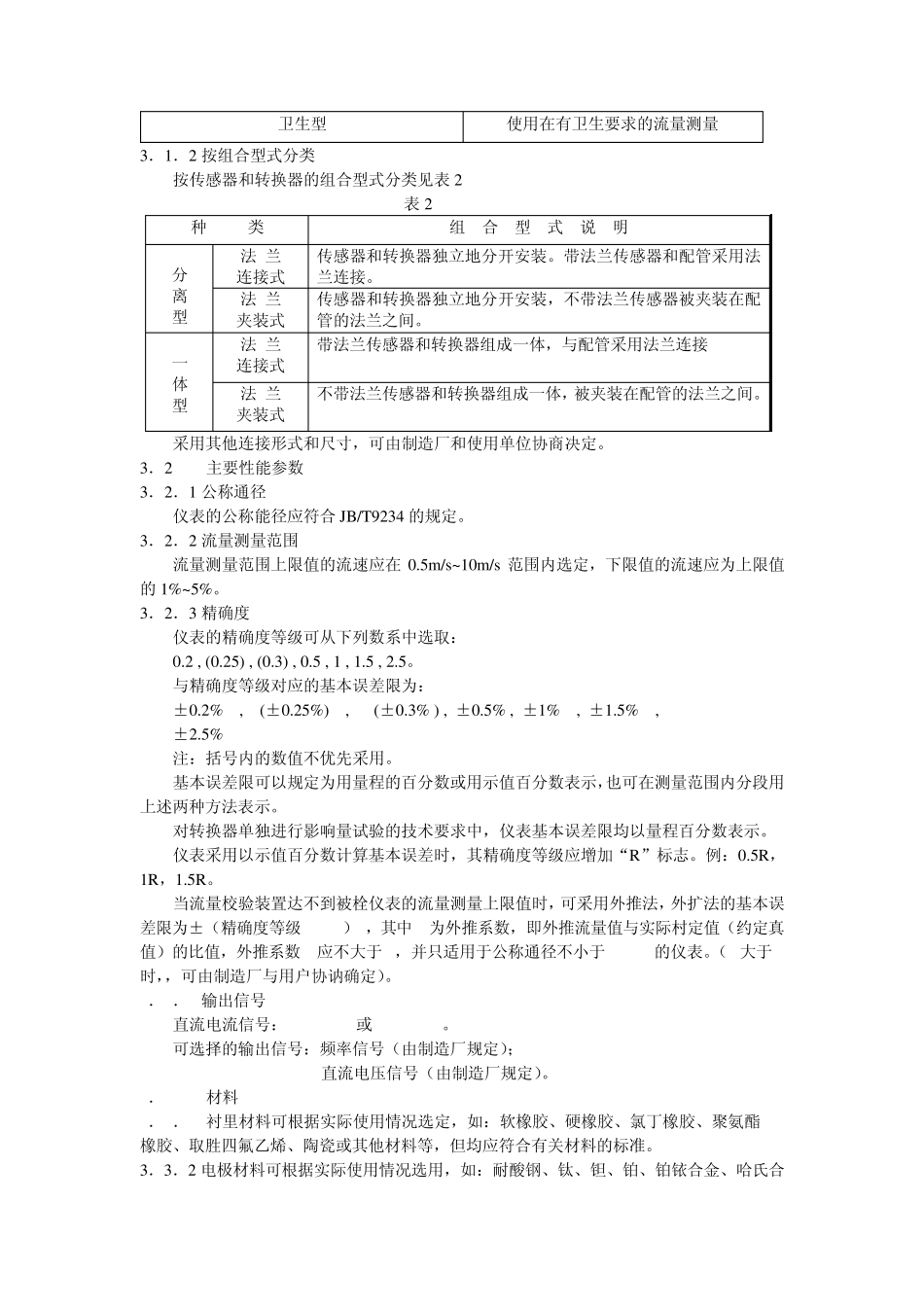

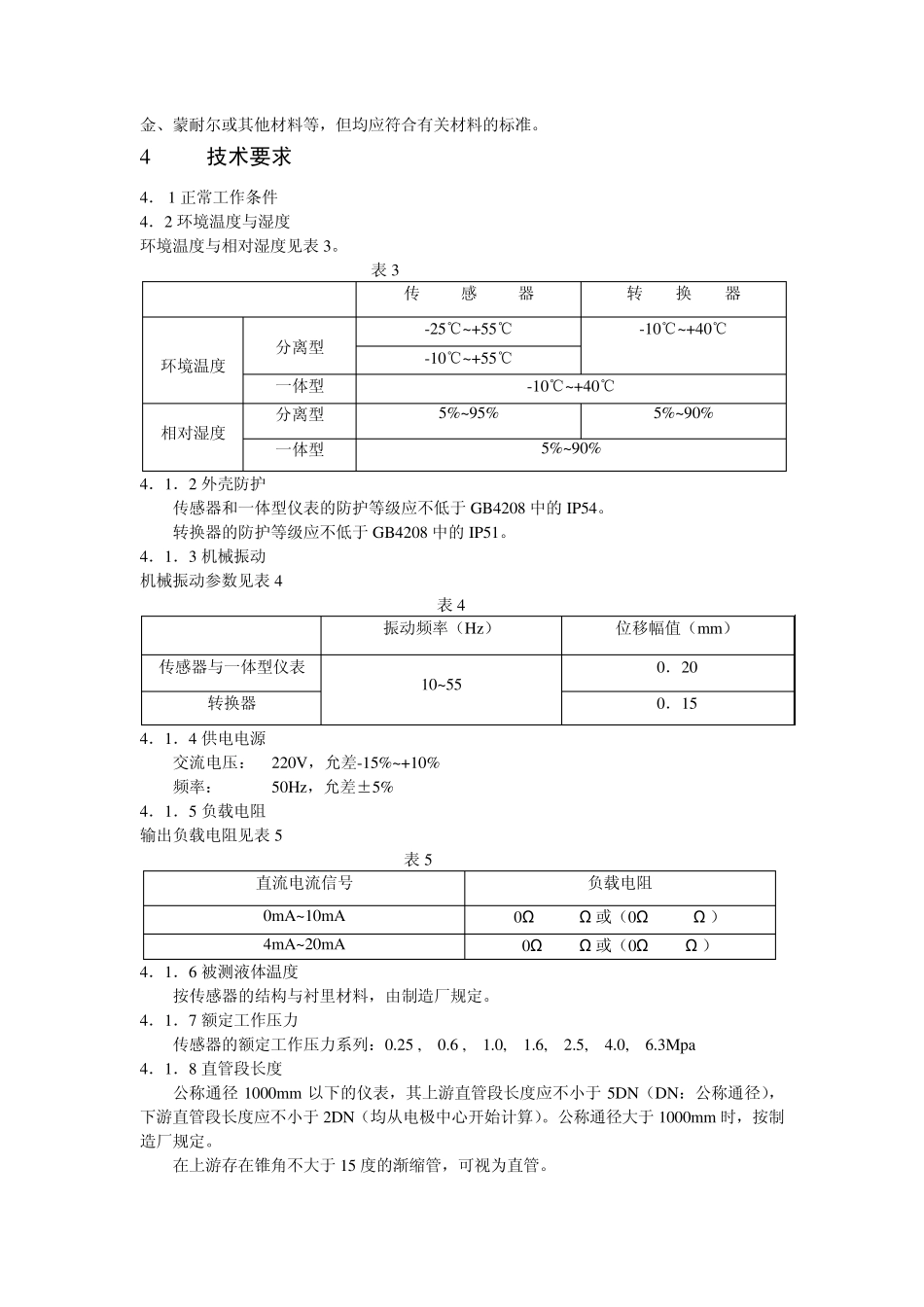

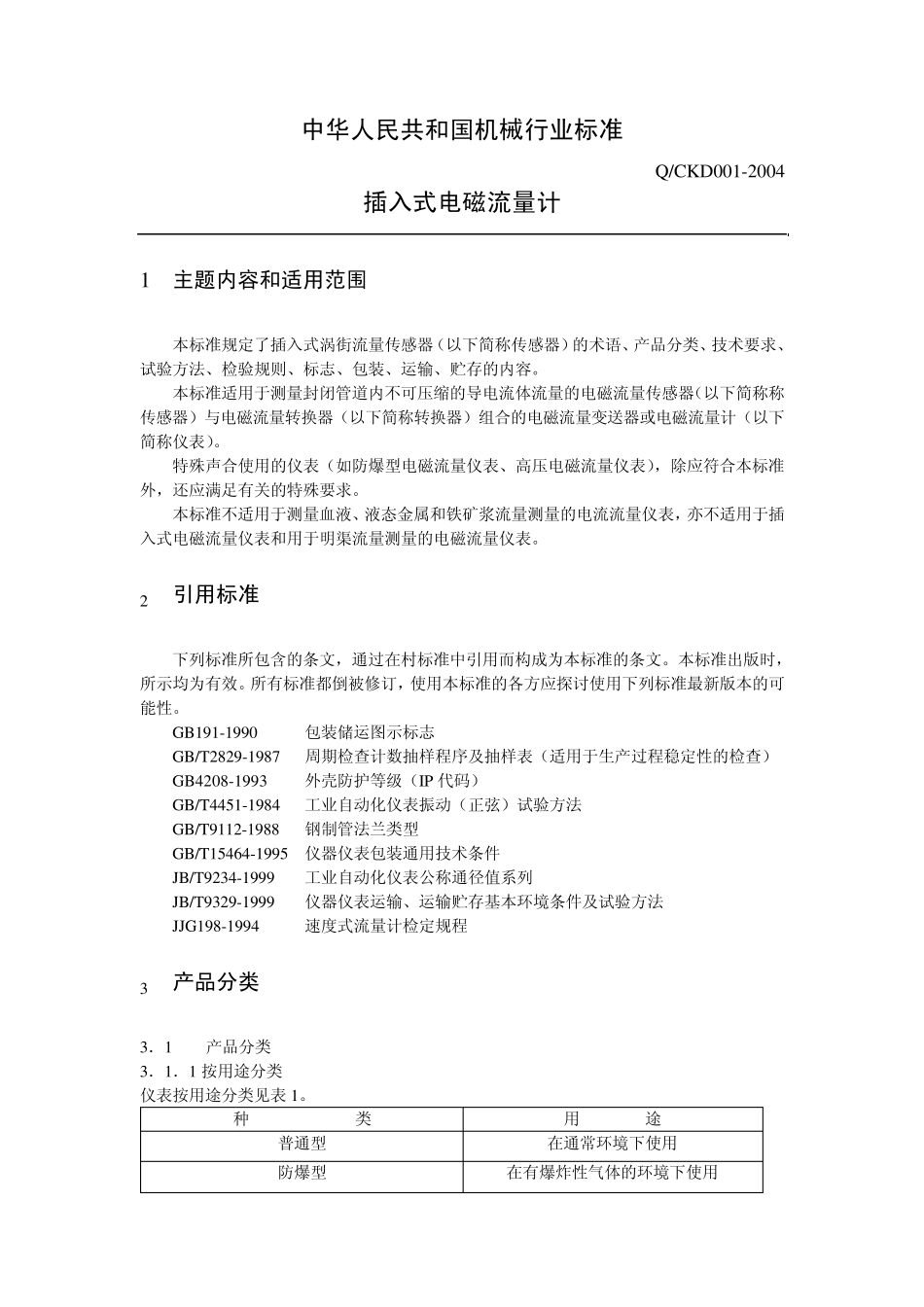

中华人民共和国机械行业标准 Q/CKD001-2004 插入式电磁流量计 1 主题内容和适用范围 本标准规定了插入式涡街流量传感器（以下简称传感器）的术语、产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存的内容。 本标准适用于测量封闭管道内不可压缩的导电流体流量的电磁流量传感器（以下简称称传感器）与电磁流量转换器（以下简称转换器）组合的电磁流量变送器或电磁流量计（以下简称仪表）。 特殊声合使用的仪表（如防爆型电磁流量仪表、高压电磁流量仪表），除应符合本标准外，还应满足有关的特殊要求。 本标准不适用于测量血液、液态金属和铁矿浆流量测量的电流流量仪表，亦不适用于插入式电磁流量仪表和用于明渠流量测量的电磁流量仪表。 2 引用标准 下列标准所包含的条文，通过在村标准中引用而构成为本标准的条文。本标准出版时，所示均为有效。所有标准都倒被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191-1990 包装储运图示标志 GB/T2829-1987 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） GB4208-1993 外壳防护等级（IP 代码） GB/T4451-1984 工业自动化仪表振动（正弦）试验方法 GB/T9112-1988 钢制管法兰类型 GB/T15464-1995 仪器仪表包装通用技术条件 JB/T9234-1999 工业自动化仪表公称通径值系列 JB/T9329-1999 仪器仪表运输、运输贮存基本环境条件及试验方法 JJG198-1994 速度式流量计检定规程 3 产品分类 3．1 产品分类 3．1．1 按用途分类 仪表按用途分类见表 1。 种 类 用 途 普通型 在通常环境下使用 防爆型 在有爆炸性气体的环境下使用 卫生型 使用在有卫生要求的流量测量 3．1．2 按组合型式分类 按传感器和转换器的组合型式分类见表2 表2 种 类 组 合 型 式 说 明 分 离 型 法 兰 连接式 传感器和转换器独立地分开安装。带法兰传感器和配管采用法兰连接。 法 兰 夹装式 传感器和转换器独立地分开安装，不带法兰传感器被夹装在配管的法兰之间。 一 体 型 法 兰 连接式 带法兰传感器和转换器组成一体，与配管采用法兰连接 法 兰 夹装式 不带法兰传感器和转换器组成一体，被夹装在配管的法兰之间。 采用其他连接形式和尺寸，可由制造厂和使用单位协商决定。 3．2 主要性能参数 3．2．1 公称通径 仪表的公称能径应符合JB/T9234 的规定。 3．2．2 流量测量范围 流量测量范围上限...
