揭秘联想Y460拆解全过程

揭秘联想Y460拆解全过程_第1页
1/37
揭秘联想Y460拆解全过程_第2页
2/37
揭秘联想Y460拆解全过程_第3页
3/37

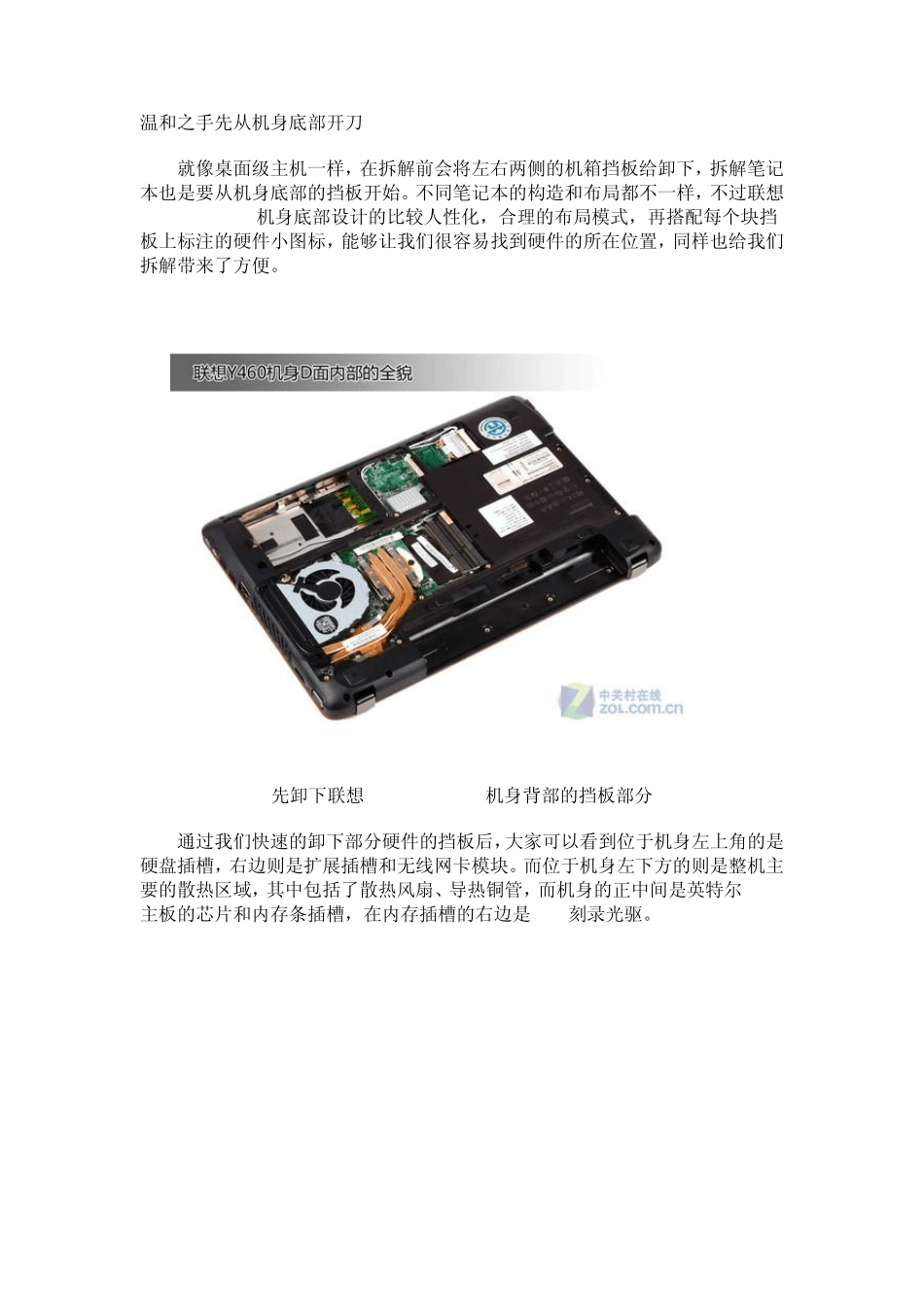

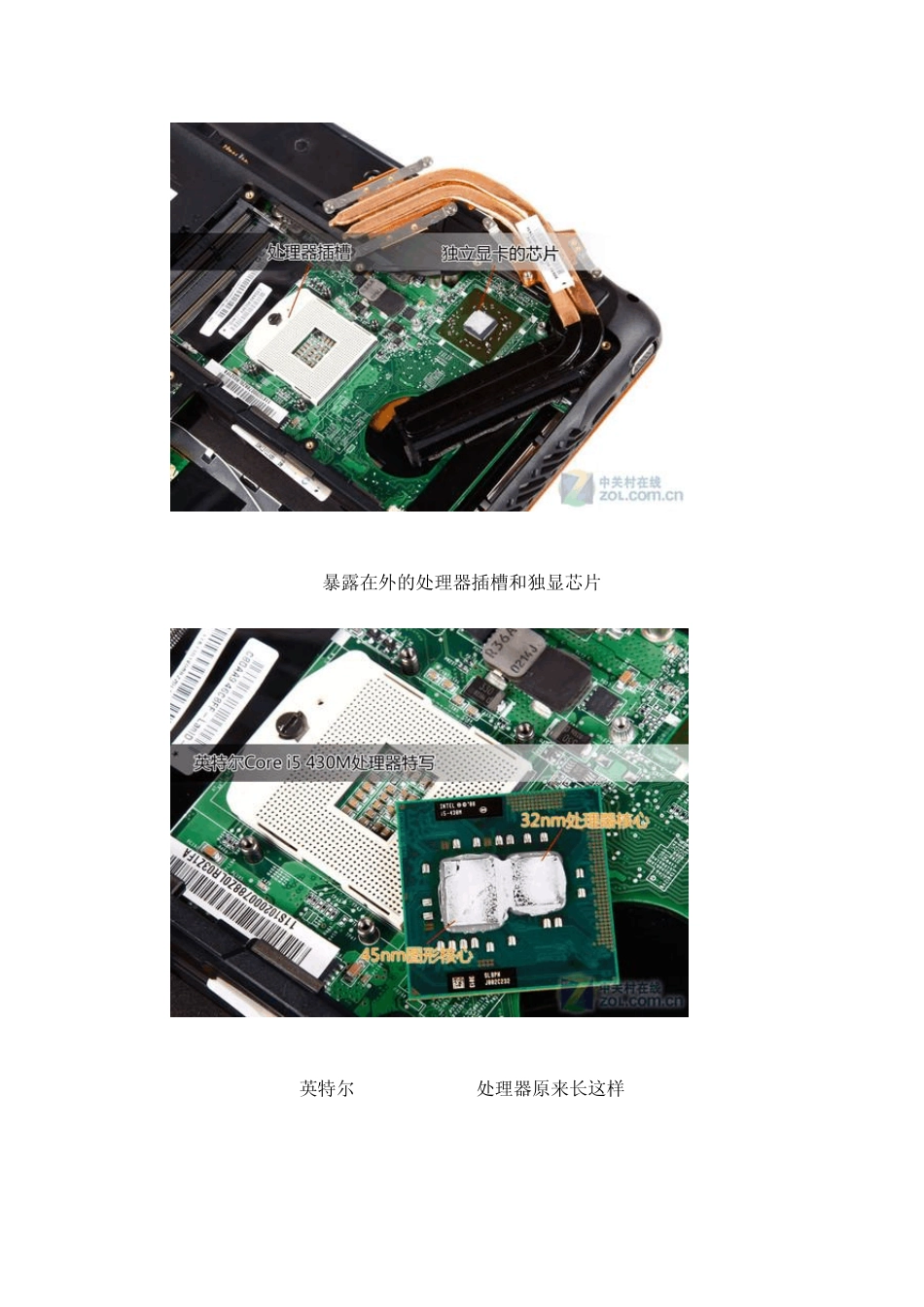

温和之手先从机身底部开刀 就像桌面级主机一样,在拆解前会将左右两侧的机箱挡板给卸下,拆解笔记本也是要从机身底部的挡板开始。不同笔记本的构造和布局都不一样,不过联想ideapad Y460机身底部设计的比较人性化,合理的布局模式,再搭配每个块挡板上标注的硬件小图标,能够让我们很容易找到硬件的所在位置,同样也给我们拆解带来了方便。 先卸下联想 ideapad Y460机身背部的挡板部分 通过我们快速的卸下部分硬件的挡板后,大家可以看到位于机身左上角的是硬盘插槽,右边则是扩展插槽和无线网卡模块。而位于机身左下方的则是整机主要的散热区域,其中包括了散热风扇、导热铜管,而机身的正中间是英特尔 HM55主板的芯片和内存条插槽,在内存插槽的右边是 DVD刻录光驱。 联想ideapad Y460的散热风扇和导热铜管 里面藏着处理器 下面压着独显芯片 首先看到的是位于机身左下方的散热区域。联想ideapad Y460采用了两道铜管的导热方式,最后再通过散热风扇将硬件产品的温度吹出。在风扇的右边是处理器,下方是独显的芯片,不过它们都是固定在导热铜管之下,这方导热铜管能够更好地将它们释放的热量导出。 暴露在外的处理器插槽和独显芯片 英特尔Core i5 430M处理器原来长这样 表面还残留散热硅胶的独显芯片 我们接着将风扇和铜管卸下后,可以看到32nm英特尔Core i5 430M的处理器和独显的芯片。其中32nm处理器的基板上拥有两颗核心,左边的为45nm的图形核心,这里面不仅内置了显存芯片,还内置了PCI-E 2.0控制器、内存控制器和DMI总线控制器,也可以说其实就是一颗整合型北桥芯片,而右边的才是 32nm的处理器核心。同时我们也列出了ATI Mobility Radeon HD5650独显的芯片。 更加直观深度了解内部变动 详细的介绍完联想 ideapad Y460整机主要的散热区域后,我们再来一起看看其它的硬件。在处理器的右边是两道 OS内存条插槽,最大支持 8GB的内存容量,同时联想 ideapad Y460标准了单条 2GB的内存,所以还是给我们提供了较大的升级空间。不过就目前来说,在 32bit的Windows 7操作系统下,2GB的内存容量已经足够满足我们日常应用的需要了。 主板上标准的两道 OS内存条插槽(最大支持 8GB) 联想 ideapad Y460的硬盘插槽 硬盘方面,联想ideapad Y460采用了320GB 7200RPM SATA-II硬盘。7200RPM相比之前 5400RPM的硬盘在理论读取速度上就提升了20~30%之间,再搭配英特尔全新平台的优势,在硬盘读取速度上又有了...
