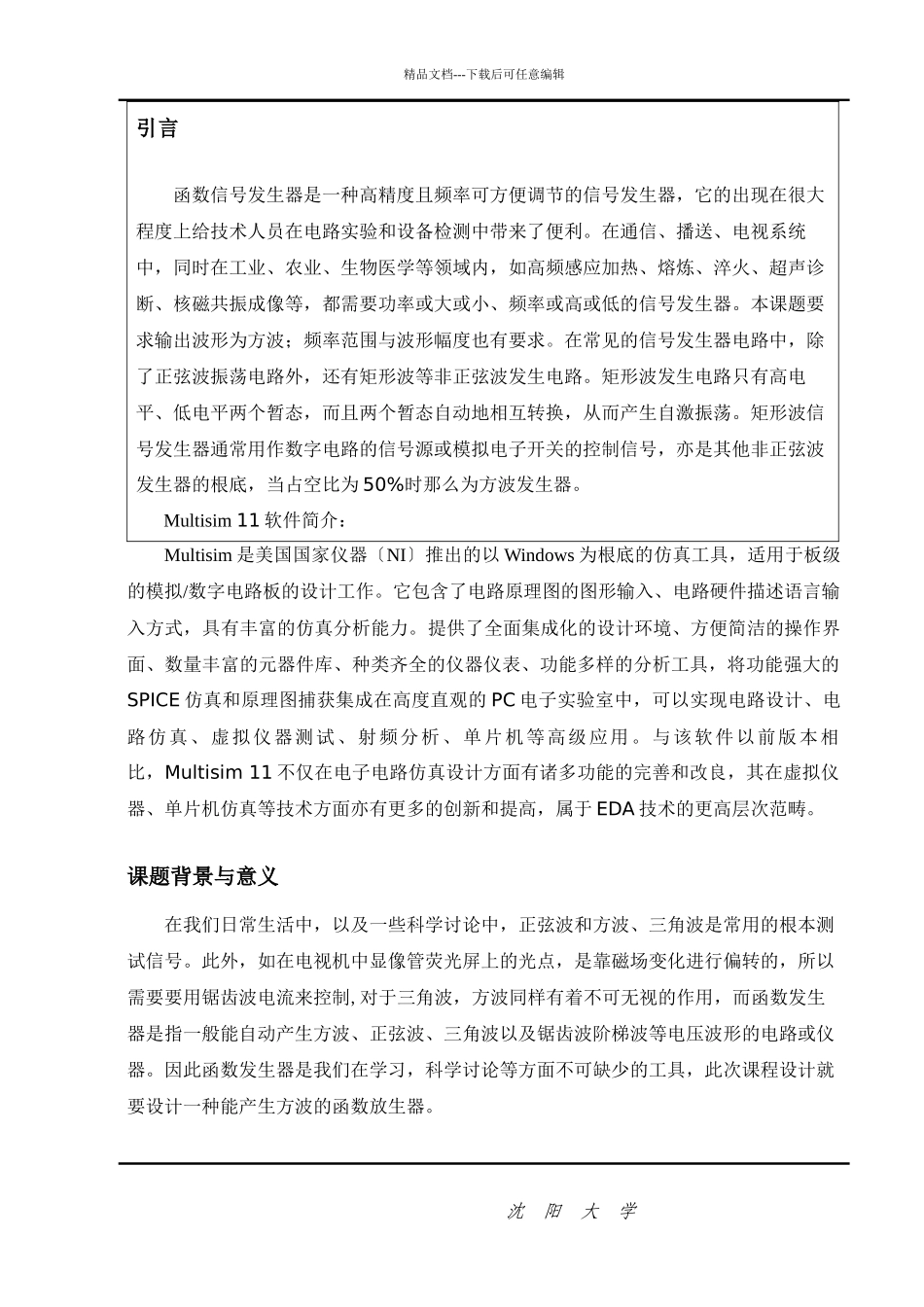

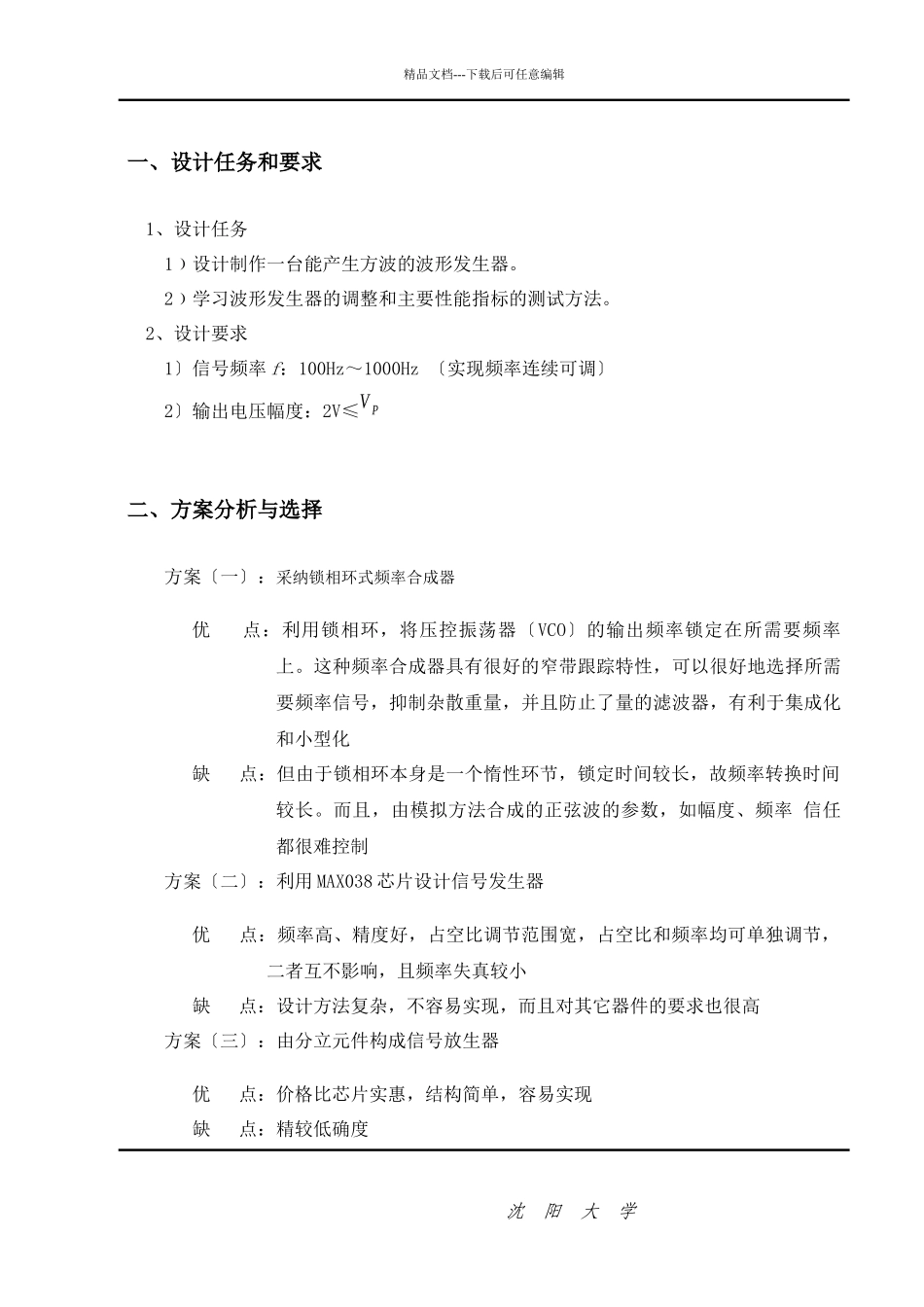

精品文档---下载后可任意编辑引言函数信号发生器是一种高精度且频率可方便调节的信号发生器，它的出现在很大程度上给技术人员在电路实验和设备检测中带来了便利。在通信、播送、电视系统中，同时在工业、农业、生物医学等领域内，如高频感应加热、熔炼、淬火、超声诊断、核磁共振成像等，都需要功率或大或小、频率或高或低的信号发生器。本课题要求输出波形为方波；频率范围与波形幅度也有要求。在常见的信号发生器电路中，除了正弦波振荡电路外，还有矩形波等非正弦波发生电路。矩形波发生电路只有高电平、低电平两个暂态，而且两个暂态自动地相互转换，从而产生自激振荡。矩形波信号发生器通常用作数字电路的信号源或模拟电子开关的控制信号，亦是其他非正弦波发生器的根底，当占空比为 50%时那么为方波发生器。Multisim 11 软件简介：Multisim 是美国国家仪器〔NI〕推出的以 Windows 为根底的仿真工具，适用于板级的模拟/数字电路板的设计工作。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。提供了全面集成化的设计环境、方便简洁的操作界面、数量丰富的元器件库、种类齐全的仪器仪表、功能多样的分析工具，将功能强大的SPICE 仿真和原理图捕获集成在高度直观的 PC 电子实验室中，可以实现电路设计、电路仿真、虚拟仪器测试、射频分析、单片机等高级应用。与该软件以前版本相比，Multisim 11 不仅在电子电路仿真设计方面有诸多功能的完善和改良，其在虚拟仪器、单片机仿真等技术方面亦有更多的创新和提高，属于 EDA 技术的更高层次范畴。课题背景与意义在我们日常生活中，以及一些科学讨论中，正弦波和方波、三角波是常用的根本测试信号。此外，如在电视机中显像管荧光屏上的光点，是靠磁场变化进行偏转的，所以需要要用锯齿波电流来控制,对于三角波，方波同样有着不可无视的作用，而函数发生器是指一般能自动产生方波、正弦波、三角波以及锯齿波阶梯波等电压波形的电路或仪器。因此函数发生器是我们在学习，科学讨论等方面不可缺少的工具，此次课程设计就要设计一种能产生方波的函数放生器。 沈 阳 大 学精品文档---下载后可任意编辑一、设计任务和要求 1、设计任务 1﹚设计制作一台能产生方波的波形发生器。 2﹚学习波形发生器的调整和主要性能指标的测试方法。2、设计要求1〕信号频率 f：100Hz～1000Hz 〔实现频率连续可调〕2〕输出电压幅度：2V≤V P二、方案分析与选择方案〔...
