汽车电子产品设计

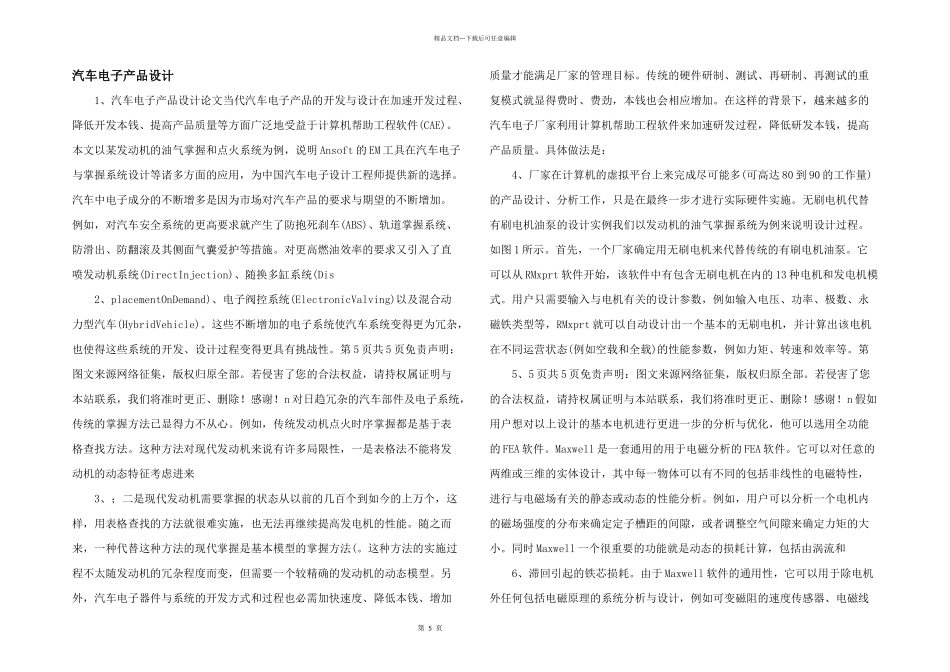

第 5 页精品文档---下载后可任意编辑汽车电子产品设计 1、汽车电子产品设计论文当代汽车电子产品的开发与设计在加速开发过程、降低开发本钱、提高产品质量等方面广泛地受益于计算机帮助工程软件(CAE)。本文以某发动机的油气掌握和点火系统为例，说明 Ansoft 的 EM 工具在汽车电子与掌握系统设计等诸多方面的应用，为中国汽车电子设计工程师提供新的选择。汽车中电子成分的不断增多是因为市场对汽车产品的要求与期望的不断增加。例如，对汽车安全系统的更高要求就产生了防抱死刹车(ABS)、轨道掌握系统、防滑出、防翻滚及其侧面气囊爱护等措施。对更高燃油效率的要求又引入了直喷发动机系统(DirectInjection)、随换多缸系统(Dis 2、placementOnDemand)、电子阀控系统(ElectronicValving)以及混合动力型汽车(HybridVehicle)。这些不断增加的电子系统使汽车系统变得更为冗杂，也使得这些系统的开发、设计过程变得更具有挑战性。第 5 页共 5 页免责声明：图文来源网络征集，版权归原全部。若侵害了您的合法权益，请持权属证明与本站联系，我们将准时更正、删除！感谢！n 对日趋冗杂的汽车部件及电子系统，传统的掌握方法已显得力不从心。例如，传统发动机点火时序掌握都是基于表格查找方法。这种方法对现代发动机来说有许多局限性，一是表格法不能将发动机的动态特征考虑进来 3、；二是现代发动机需要掌握的状态从以前的几百个到如今的上万个，这样，用表格查找的方法就很难实施，也无法再继续提高发电机的性能。随之而来，一种代替这种方法的现代掌握是基本模型的掌握方法(。这种方法的实施过程不太随发动机的冗杂程度而变，但需要一个较精确的发动机的动态模型。另外，汽车电子器件与系统的开发方式和过程也必需加快速度、降低本钱、增加质量才能满足厂家的管理目标。传统的硬件研制、测试、再研制、再测试的重复模式就显得费时、费劲，本钱也会相应增加。在这样的背景下，越来越多的汽车电子厂家利用计算机帮助工程软件来加速研发过程，降低研发本钱，提高产品质量。具体做法是： 4、厂家在计算机的虚拟平台上来完成尽可能多(可高达 80 到 90 的工作量)的产品设计、分析工作，只是在最终一步才进行实际硬件实施。无刷电机代替有刷电机油泵的设计实例我们以发动机的油气掌握系统为例来说明设计过程。如图 1 所示。首先，一个厂家确定用无刷电机来代替传统的有刷电机油泵。它可以从 RMxprt 软件开始，该软件中有包含无刷电机在...
