牛头刨床六杆机构简介

牛头刨床六杆机构简介_第1页
1/3
牛头刨床六杆机构简介_第2页
2/3
牛头刨床六杆机构简介_第3页
3/3

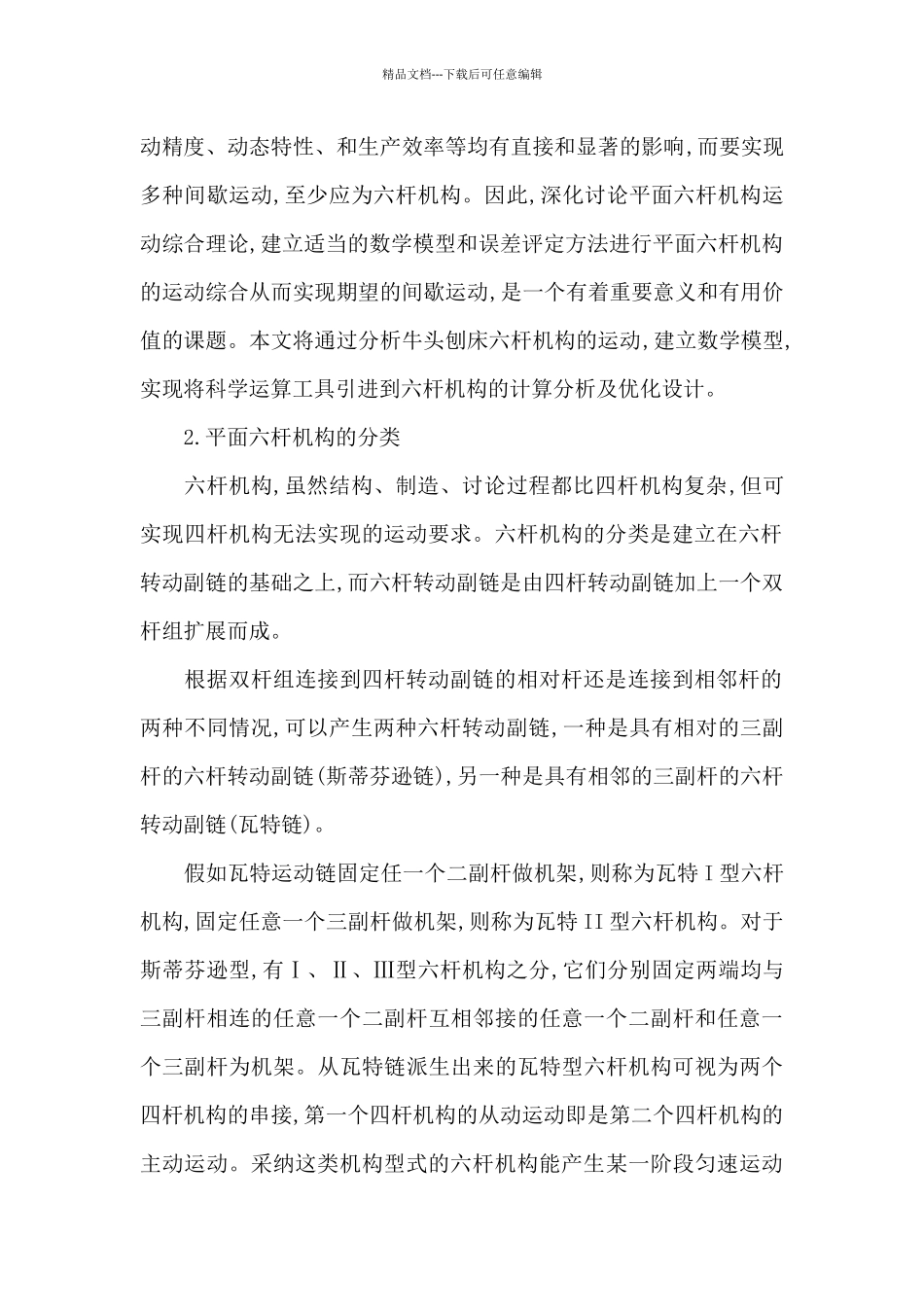

精品文档---下载后可任意编辑牛头刨床六杆机构简介 党性分析材料 [关键词]六杆机构 MATLAB 仿真 运动分析 [摘 要]连杆机构在机械制造特别是在加工机械制造中占有无法取代的重要地位。深化讨论平面六杆机构运动综合理论,建立适当的数学模型和误差评定方法进行平面六杆机构的运动综合,从而实现期望的间歇运动,是一个有着重要意义和有用价值的课题.另外,关于牛头刨床运动过程的分析计算也是我们机械原理课的课程设计题目之一,我们需要一个快捷准确的方式来验证不同参数下设计计算的准确性。这些原因就促使了这个课题的诞生。一、绪论 1.连杆机构的应用 作为在机械制造特别是在加工机械制造中主要用作传动的机构型式-连杆机构,同其他型式机构特别是凸轮机构相比具有很多优点。连杆机构采纳低副连接,结构简单,易于加工、安装并能保证精度要求。连杆机构可以将主动件的运动通过连杆传递到与执行机构或辅助机构直接或间接相连的从动件,实现间歇运动,满足给定的运动要求,完成机器的工艺操作。 连杆机构在机械制造特别是在加工机械制造中占有无法取代的重要地位,间歇运动机构是自动化机械的重要组成部分,对后者的运精品文档---下载后可任意编辑动精度、动态特性、和生产效率等均有直接和显著的影响,而要实现多种间歇运动,至少应为六杆机构。因此,深化讨论平面六杆机构运动综合理论,建立适当的数学模型和误差评定方法进行平面六杆机构的运动综合从而实现期望的间歇运动,是一个有着重要意义和有用价值的课题。本文将通过分析牛头刨床六杆机构的运动,建立数学模型,实现将科学运算工具引进到六杆机构的计算分析及优化设计。 2.平面六杆机构的分类 六杆机构,虽然结构、制造、讨论过程都比四杆机构复杂,但可实现四杆机构无法实现的运动要求。六杆机构的分类是建立在六杆转动副链的基础之上,而六杆转动副链是由四杆转动副链加上一个双杆组扩展而成。 根据双杆组连接到四杆转动副链的相对杆还是连接到相邻杆的两种不同情况,可以产生两种六杆转动副链,一种是具有相对的三副杆的六杆转动副链(斯蒂芬逊链),另一种是具有相邻的三副杆的六杆转动副链(瓦特链)。 假如瓦特运动链固定任一个二副杆做机架,则称为瓦特 I 型六杆机构,固定任意一个三副杆做机架,则称为瓦特 II 型六杆机构。对于斯蒂芬逊型,有Ⅰ、Ⅱ、Ⅲ型六杆机构之分,它们分别固定两端均与三副杆相连的任意一个二副杆互相邻接的任意一个二副杆和任意一个三副杆为机架。从瓦特链派生出来的瓦特...
