电力变压器交接试验标准

电力变压器交接试验标准_第1页
1/13
电力变压器交接试验标准_第2页
2/13
电力变压器交接试验标准_第3页
3/13

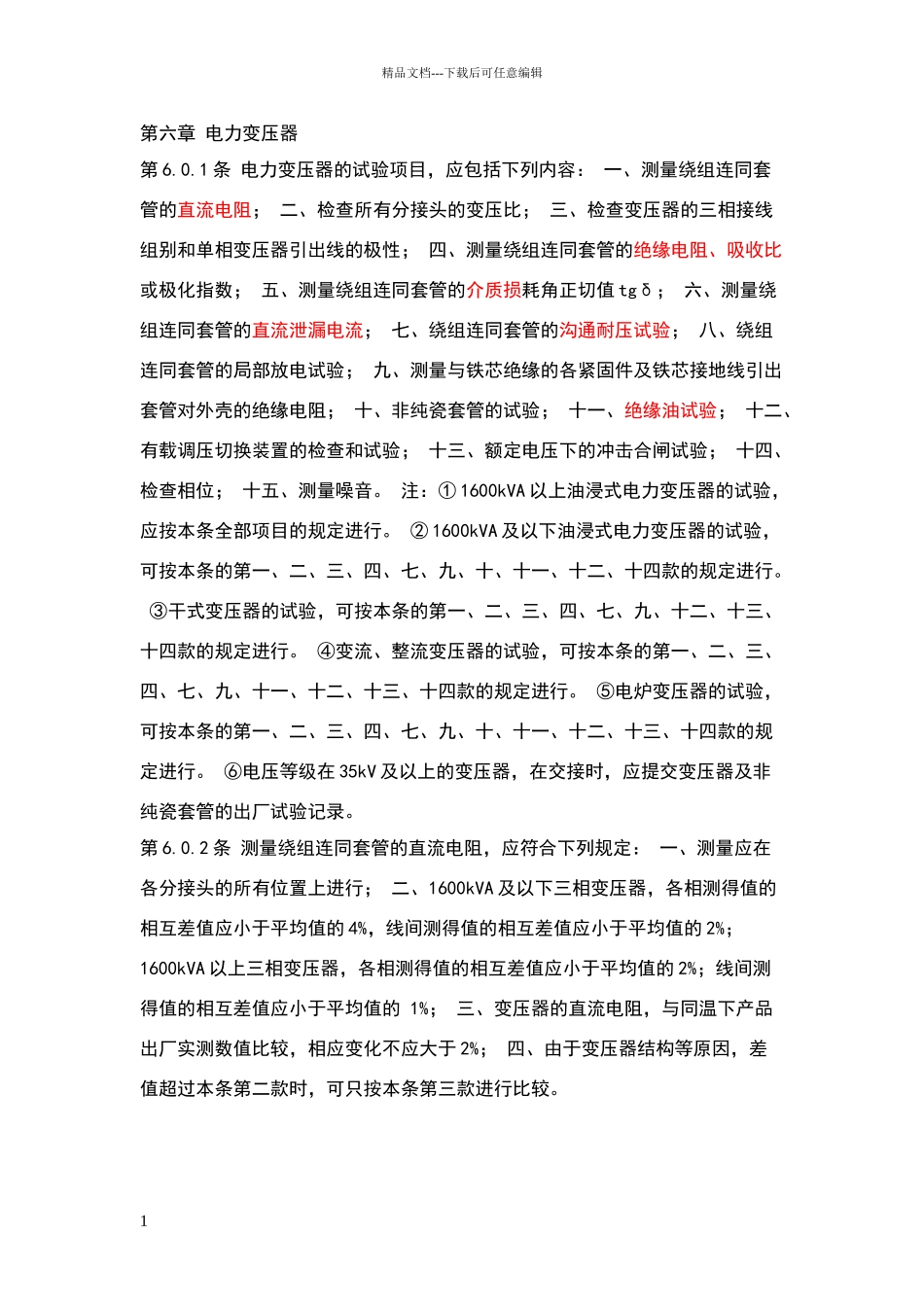

精品文档---下载后可任意编辑第六章 电力变压器 第 6.0.1 条 电力变压器的试验项目,应包括下列内容: 一、测量绕组连同套管的直流电阻; 二、检查所有分接头的变压比; 三、检查变压器的三相接线组别和单相变压器引出线的极性; 四、测量绕组连同套管的绝缘电阻、吸收比或极化指数; 五、测量绕组连同套管的介质损耗角正切值 tgδ; 六、测量绕组连同套管的直流泄漏电流; 七、绕组连同套管的沟通耐压试验; 八、绕组连同套管的局部放电试验; 九、测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻; 十、非纯瓷套管的试验; 十一、绝缘油试验; 十二、有载调压切换装置的检查和试验; 十三、额定电压下的冲击合闸试验; 十四、检查相位; 十五、测量噪音。 注:① 1600kVA 以上油浸式电力变压器的试验,应按本条全部项目的规定进行。 ② 1600kVA 及以下油浸式电力变压器的试验,可按本条的第一、二、三、四、七、九、十、十一、十二、十四款的规定进行。 ③干式变压器的试验,可按本条的第一、二、三、四、七、九、十二、十三、十四款的规定进行。 ④变流、整流变压器的试验,可按本条的第一、二、三、四、七、九、十一、十二、十三、十四款的规定进行。 ⑤电炉变压器的试验,可按本条的第一、二、三、四、七、九、十、十一、十二、十三、十四款的规定进行。 ⑥电压等级在 35kV 及以上的变压器,在交接时,应提交变压器及非纯瓷套管的出厂试验记录。 第 6.0.2 条 测量绕组连同套管的直流电阻,应符合下列规定: 一、测量应在各分接头的所有位置上进行; 二、1600kVA 及以下三相变压器,各相测得值的相互差值应小于平均值的 4%,线间测得值的相互差值应小于平均值的 2%;1600kVA 以上三相变压器,各相测得值的相互差值应小于平均值的 2%;线间测得值的相互差值应小于平均值的 1%; 三、变压器的直流电阻,与同温下产品出厂实测数值比较,相应变化不应大于 2%; 四、由于变压器结构等原因,差值超过本条第二款时,可只按本条第三款进行比较。 1精品文档---下载后可任意编辑第 6.0.3 条 检查所有分接头的变压比,与制造厂铭牌数据相比应无明显差别,且应符合变压比的规律;电压等级在 220kV 及以上的电力变压器,其变压比的允许误差在额定分接头位置时为±%。 第 6.0.4 条 检查变压器的三相接线组别和单相变压器引出线的极性,必须与设计要求及铭牌上的标记和外壳上的符号...
