电镀硬铬工艺流程、要求及电源特点VIP专享

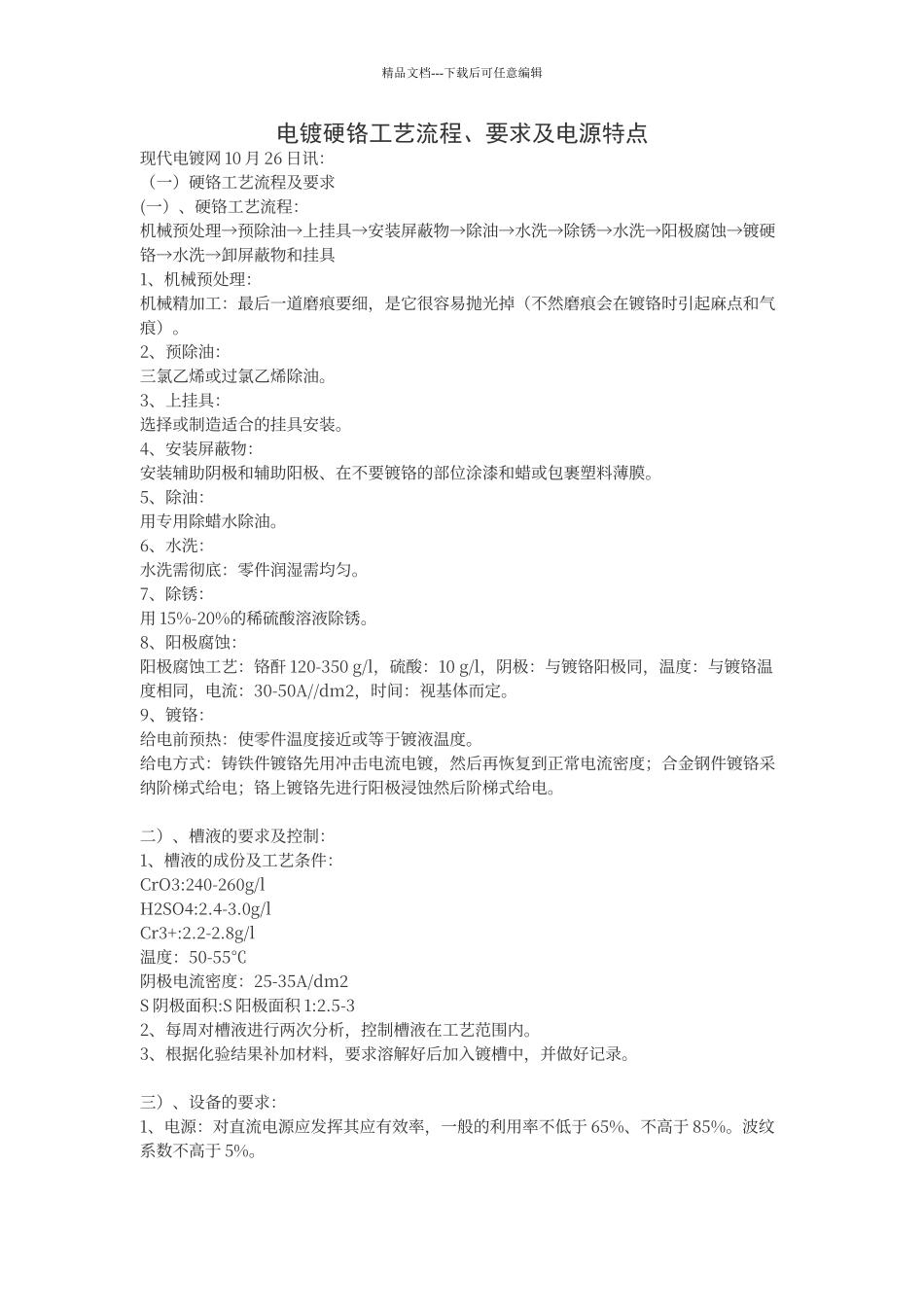

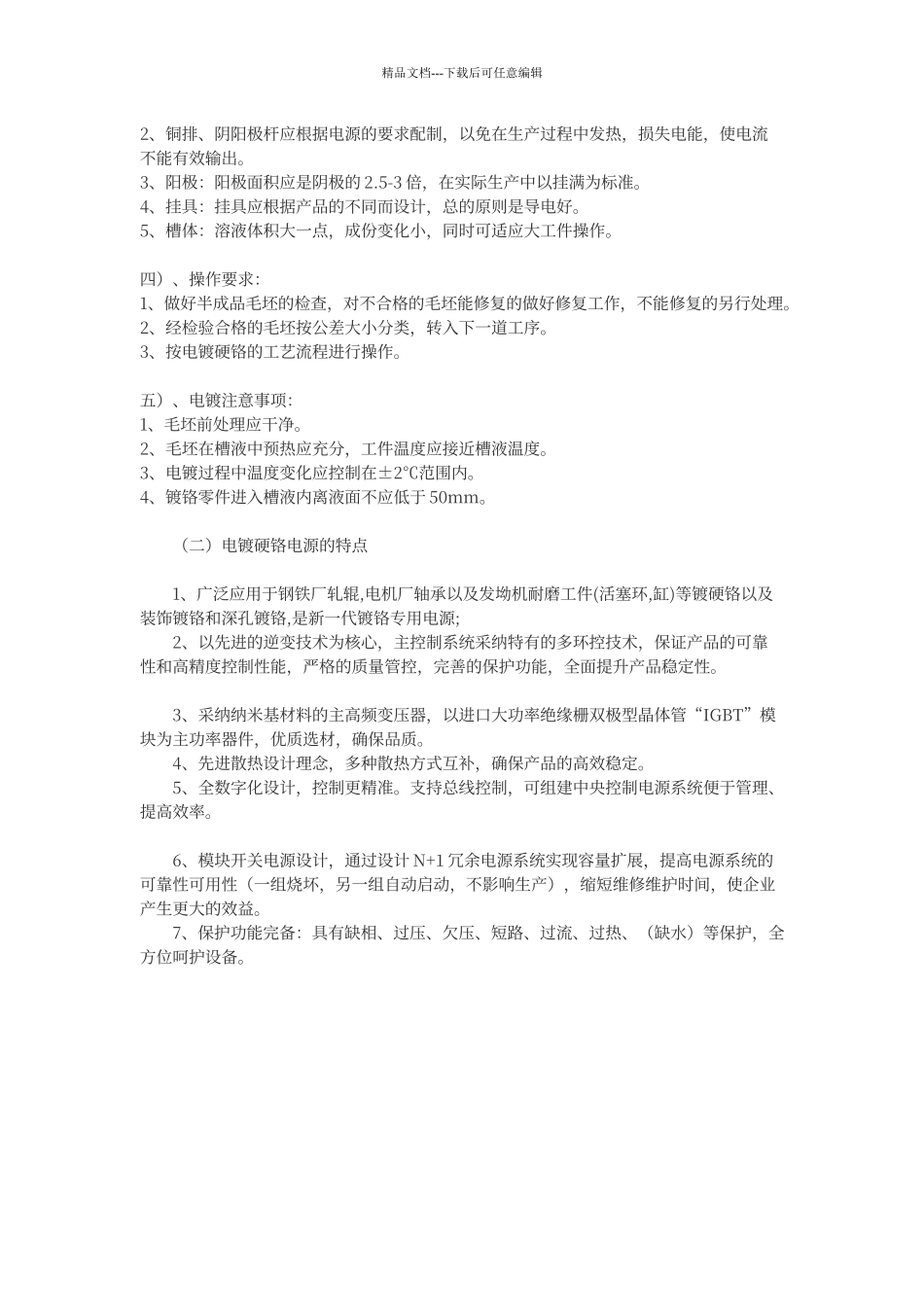

精品文档---下载后可任意编辑电镀硬铬工艺流程、要求及电源特点现代电镀网 10 月 26 日讯：（一）硬铬工艺流程及要求(一）、硬铬工艺流程：机械预处理→预除油→上挂具→安装屏蔽物→除油→水洗→除锈→水洗→阳极腐蚀→镀硬铬→水洗→卸屏蔽物和挂具1、机械预处理：机械精加工：最后一道磨痕要细，是它很容易抛光掉（不然磨痕会在镀铬时引起麻点和气痕）。2、预除油：三氯乙烯或过氯乙烯除油。3、上挂具：选择或制造适合的挂具安装。4、安装屏蔽物：安装辅助阴极和辅助阳极、在不要镀铬的部位涂漆和蜡或包裹塑料薄膜。5、除油：用专用除蜡水除油。6、水洗：水洗需彻底：零件润湿需均匀。7、除锈：用 15%-20%的稀硫酸溶液除锈。8、阳极腐蚀：阳极腐蚀工艺：铬酐 120-350 g/l，硫酸：10 g/l，阴极：与镀铬阳极同，温度：与镀铬温度相同，电流：30-50A//dm2，时间：视基体而定。9、镀铬：给电前预热：使零件温度接近或等于镀液温度。给电方式：铸铁件镀铬先用冲击电流电镀，然后再恢复到正常电流密度；合金钢件镀铬采纳阶梯式给电；铬上镀铬先进行阳极浸蚀然后阶梯式给电。二）、槽液的要求及控制：1、槽液的成份及工艺条件：CrO3:240-260g/lH2SO4:2.4-3.0g/lCr3+:2.2-2.8g/l温度：50-55℃阴极电流密度：25-35A/dm2S 阴极面积:S 阳极面积 1:2.5-32、每周对槽液进行两次分析，控制槽液在工艺范围内。3、根据化验结果补加材料，要求溶解好后加入镀槽中，并做好记录。三）、设备的要求：1、电源：对直流电源应发挥其应有效率，一般的利用率不低于 65%、不高于 85%。波纹系数不高于 5%。精品文档---下载后可任意编辑2、铜排、阴阳极杆应根据电源的要求配制，以免在生产过程中发热，损失电能，使电流不能有效输出。3、阳极：阳极面积应是阴极的 2.5-3 倍，在实际生产中以挂满为标准。4、挂具：挂具应根据产品的不同而设计，总的原则是导电好。5、槽体：溶液体积大一点，成份变化小，同时可适应大工件操作。四）、操作要求：1、做好半成品毛坯的检查，对不合格的毛坯能修复的做好修复工作，不能修复的另行处理。2、经检验合格的毛坯按公差大小分类，转入下一道工序。3、按电镀硬铬的工艺流程进行操作。五）、电镀注意事项：1、毛坯前处理应干净。2、毛坯在槽液中预热应充分，工件温度应接近槽液温度。3、电镀过程中温度变化应控制在±2℃范围内。4、镀铬零件进入槽液内离液面不应低于 50mm。（二）电镀硬铬电源的特点1、广泛应用于钢铁厂...
