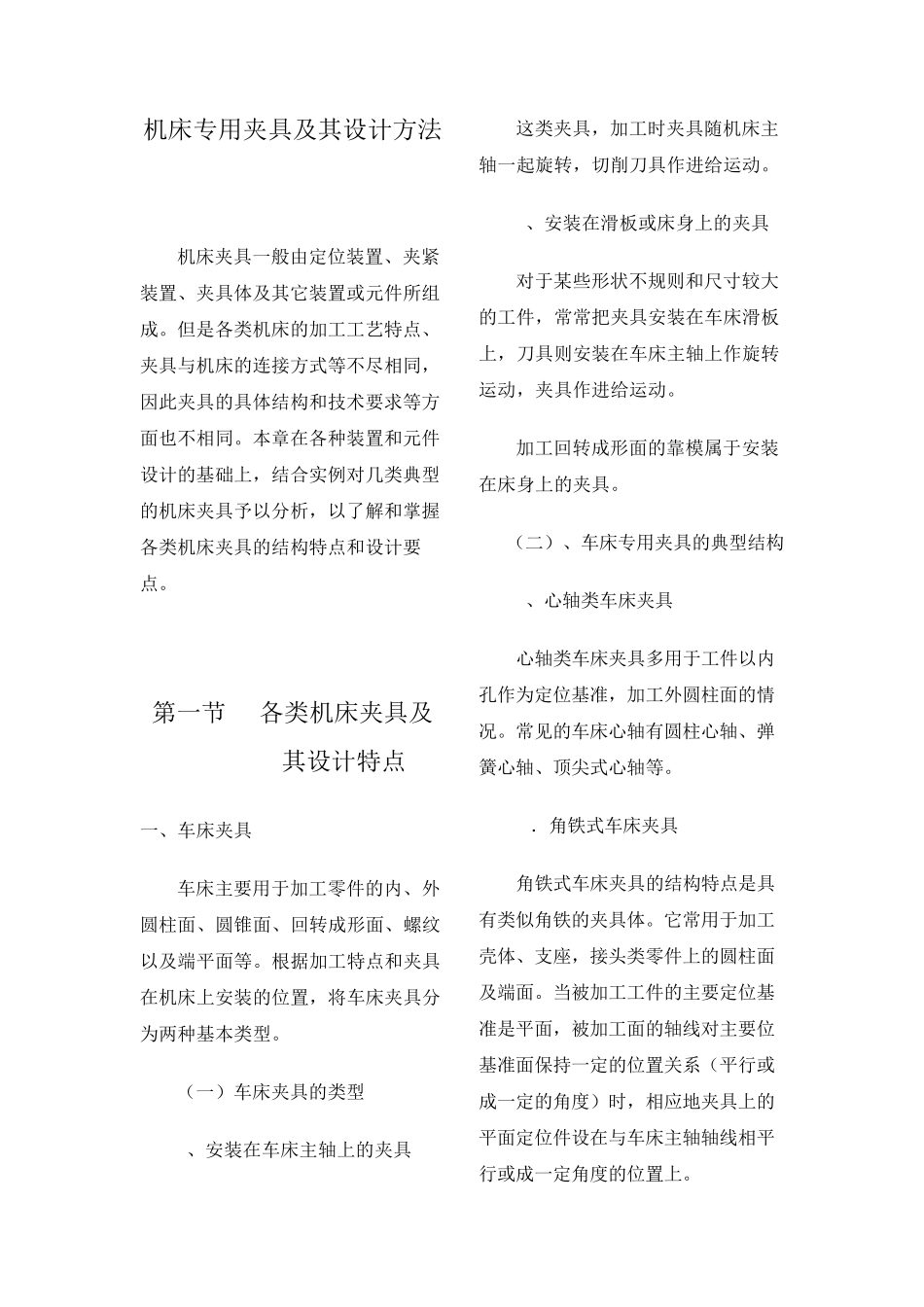

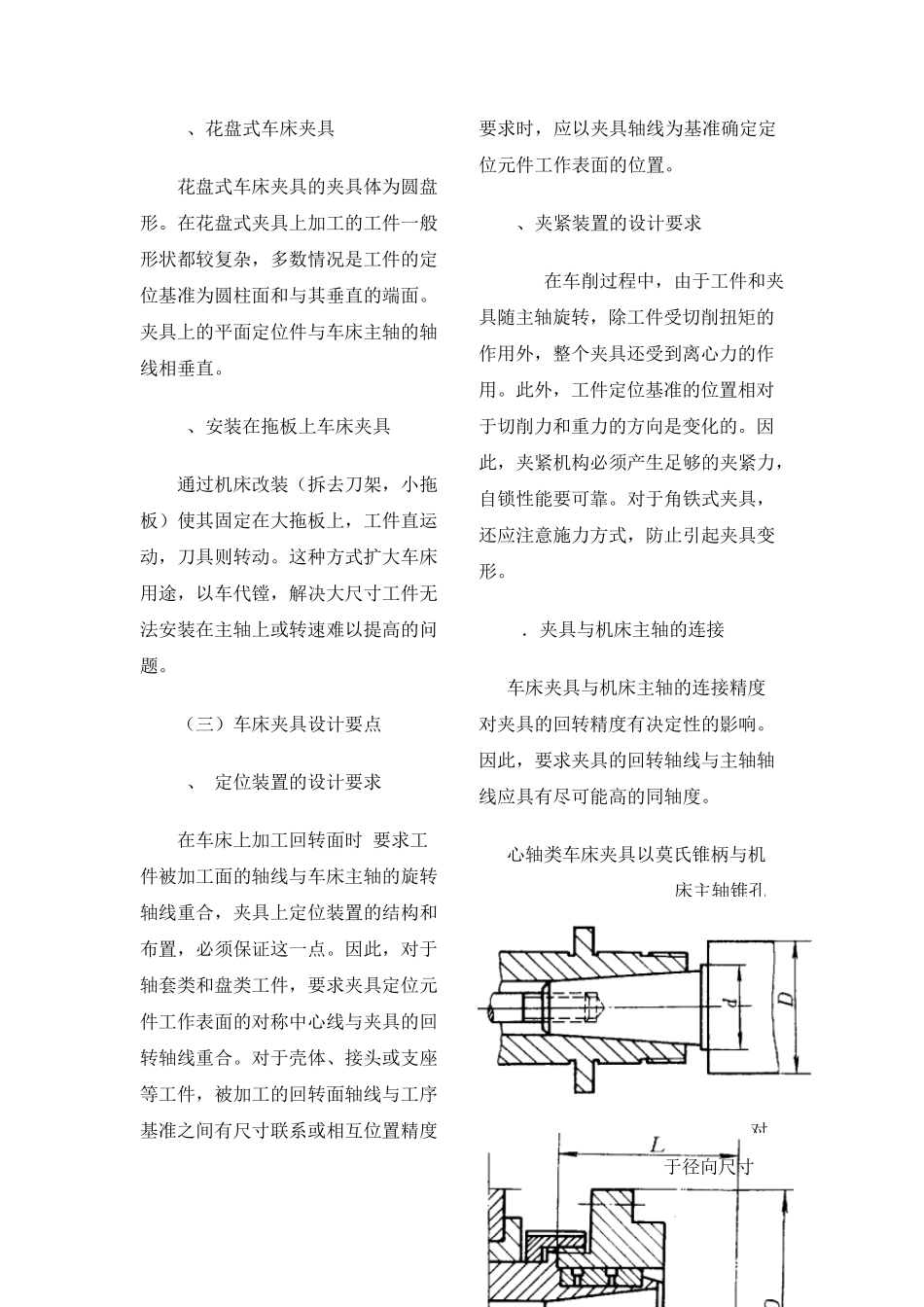

机床专用夹具及其设计方法 机床夹具一般由定位装置、夹紧装置、夹具体及其它装置或元件所组成。但是各类机床的加工工艺特点、夹具与机床的连接方式等不尽相同,因此夹具的具体结构和技术要求等方面也不相同。本章在各种装置和元件设计的基础上,结合实例对几类典型的机床夹具予以分析,以了解和掌握各类机床夹具的结构特点和设计要点。 第一节 各类机床夹具及其设计特点 一、车床夹具 车床主要用于加工零件的内、外圆柱面、圆锥面、回转成形面、螺纹以及端平面等。根据加工特点和夹具在机床上安装的位置,将车床夹具分为两种基本类型。 (一)车床夹具的类型 1、安装在车床主轴上的夹具 这类夹具,加工时夹具随机床主轴一起旋转,切削刀具作进给运动。 2、安装在滑板或床身上的夹具 对于某些形状不规则和尺寸较大的工件,常常把夹具安装在车床滑板上,刀具则安装在车床主轴上作旋转运动,夹具作进给运动。 加工回转成形面的靠模属于安装在床身上的夹具。 (二)、车床专用夹具的典型结构 1、心轴类车床夹具 心轴类车床夹具多用于工件以内孔作为定位基准,加工外圆柱面的情况。常见的车床心轴有圆柱心轴、弹簧心轴、顶尖式心轴等。 2.角铁式车床夹具 角铁式车床夹具的结构特点是具有类似角铁的夹具体。它常用于加工壳体、支座,接头类零件上的圆柱面及端面。当被加工工件的主要定位基准是平面,被加工面的轴线对主要位基准面保持一定的位置关系(平行或成一定的角度)时,相应地夹具上的平面定位件设在与车床主轴轴线相平行或成一定角度的位置上。 3、花盘式车床夹具 花盘式车床夹具的夹具体为圆盘形。在花盘式夹具上加工的工件一般形状都较复杂,多数情况是工件的定位基准为圆柱面和与其垂直的端面。夹具上的平面定位件与车床主轴的轴线相垂直。 4、安装在拖板上车床夹具 通过机床改装(拆去刀架,小拖板)使其固定在大拖板上,工件直运动,刀具则转动。这种方式扩大车床用途,以车代镗,解决大尺寸工件无法安装在主轴上或转速难以提高的问题。 (三)车床夹具设计要点 1、 定位装置的设计要求 在车床上加工回转面时 要求工件被加工面的轴线与车床主轴的旋转轴线重合,夹具上定位装置的结构和布置,必须保证这一点。因此,对于轴套类和盘类工件,要求夹具定位元件工作表面的对称中心线与夹具的回转轴线重合。对于壳体、接头或支座等工件,被加工的回转面轴线与工序基准之间有尺寸联系或相互位置精度要求时,应以夹具轴线...
