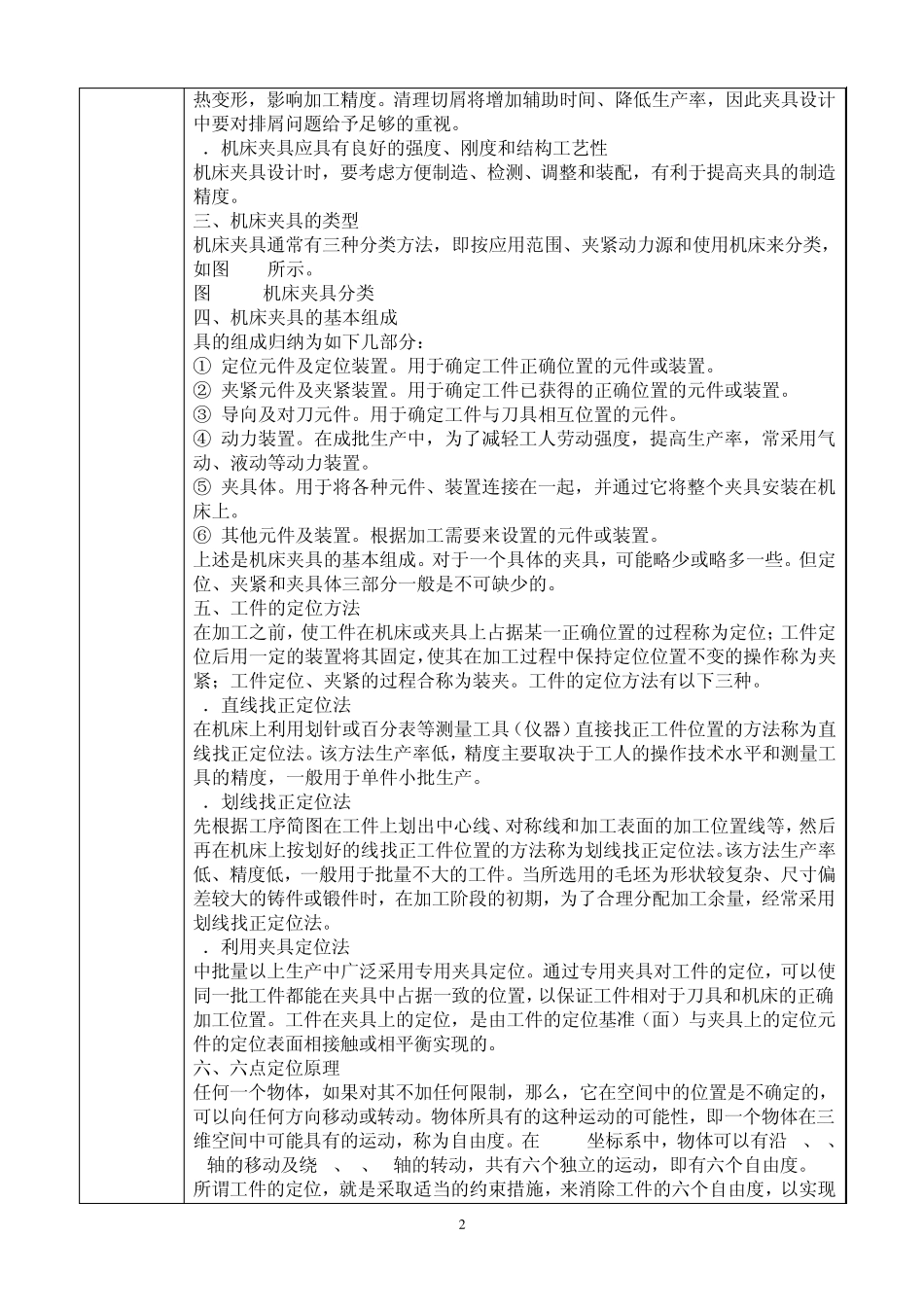

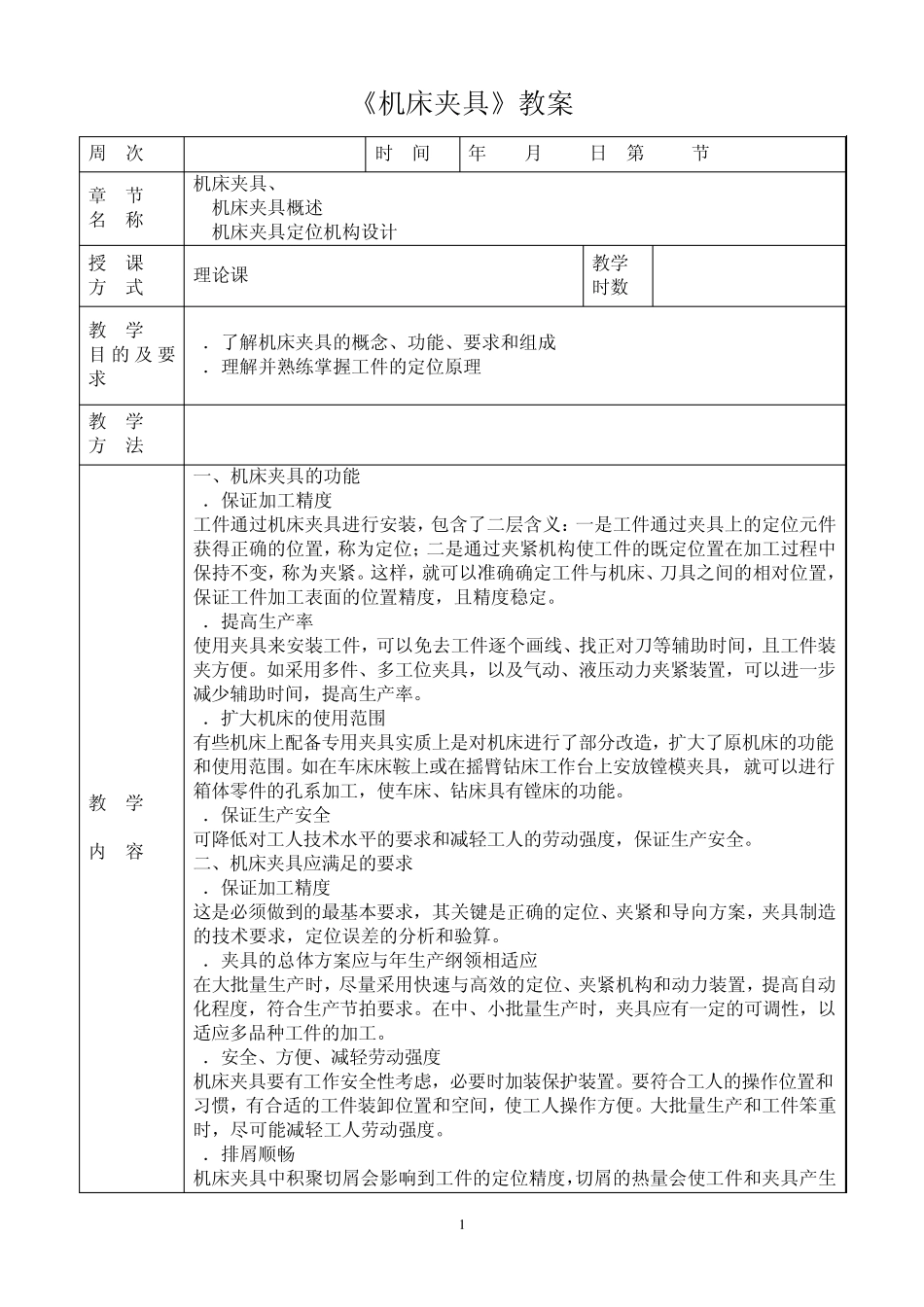

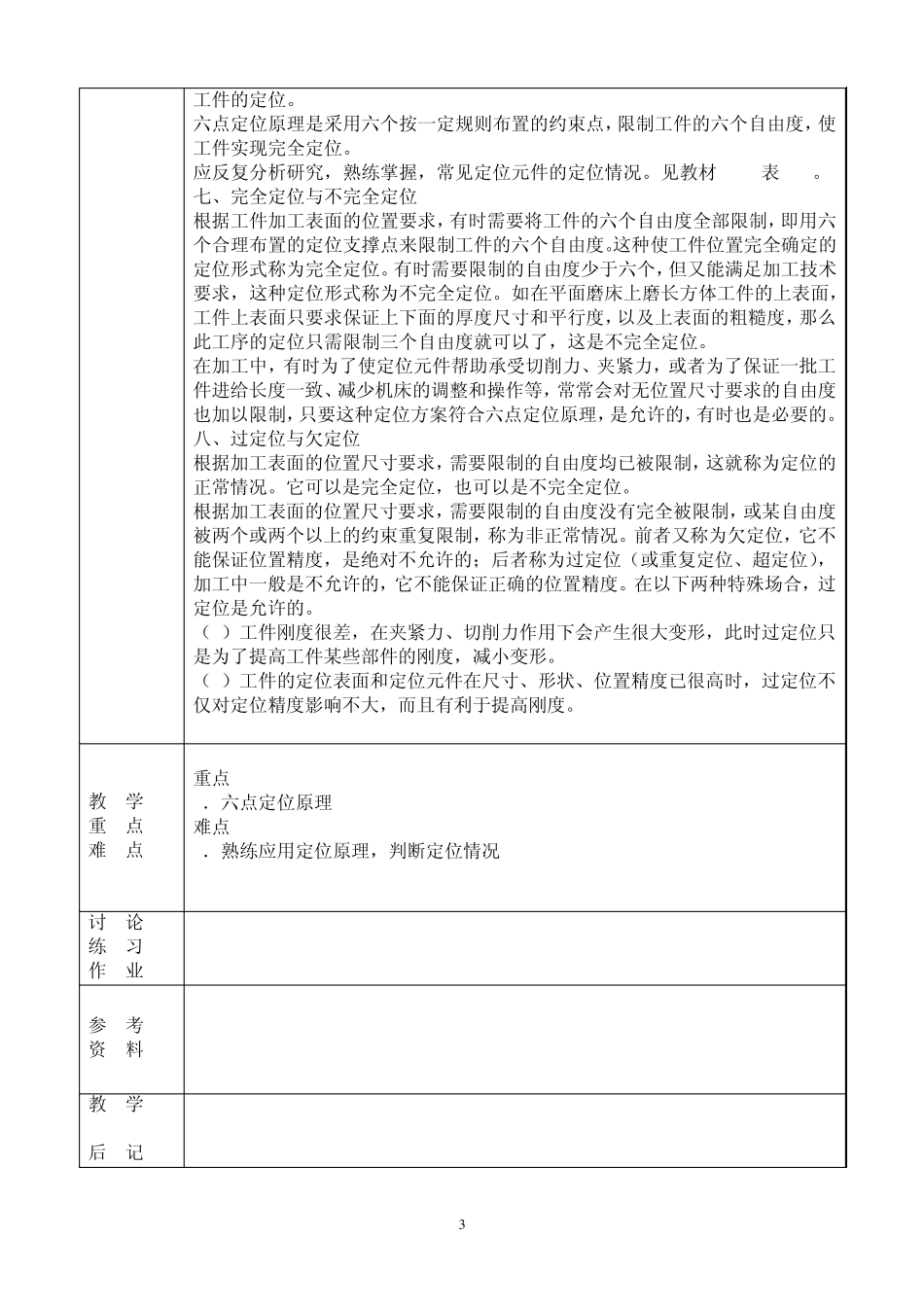

1 《机床夹具》教案 周 次 时 间 年 月 日 第 节 章 节 名 称 机床夹具、 1 机床夹具概述 2 机床夹具定位机构设计 授 课 方 式 理论课 教学 时数 2 教 学 目 的 及 要求 1．了解机床夹具的概念、功能、要求和组成 2．理解并熟练掌握工件的定位原理 教 学 方 法 教 学 内 容 一、机床夹具的功能 1．保证加工精度 工件通过机床夹具进行安装，包含了二层含义：一是工件通过夹具上的定位元件获得正确的位置，称为定位；二是通过夹紧机构使工件的既定位置在加工过程中保持不变，称为夹紧。这样，就可以准确确定工件与机床、刀具之间的相对位置，保证工件加工表面的位置精度，且精度稳定。 2．提高生产率 使用夹具来安装工件，可以免去工件逐个画线、找正对刀等辅助时间，且工件装夹方便。如采用多件、多工位夹具，以及气动、液压动力夹紧装置，可以进一步减少辅助时间，提高生产率。 3．扩大机床的使用范围 有些机床上配备专用夹具实质上是对机床进行了部分改造，扩大了原机床的功能和使用范围。如在车床床鞍上或在摇臂钻床工作台上安放镗模夹具，就可以进行箱体零件的孔系加工，使车床、钻床具有镗床的功能。 4．保证生产安全 可降低对工人技术水平的要求和减轻工人的劳动强度，保证生产安全。 二、机床夹具应满足的要求 1．保证加工精度 这是必须做到的最基本要求，其关键是正确的定位、夹紧和导向方案，夹具制造的技术要求，定位误差的分析和验算。 2．夹具的总体方案应与年生产纲领相适应 在大批量生产时，尽量采用快速与高效的定位、夹紧机构和动力装置，提高自动化程度，符合生产节拍要求。在中、小批量生产时，夹具应有一定的可调性，以适应多品种工件的加工。 3．安全、方便、减轻劳动强度 机床夹具要有工作安全性考虑，必要时加装保护装置。要符合工人的操作位置和习惯，有合适的工件装卸位置和空间，使工人操作方便。大批量生产和工件笨重时，尽可能减轻工人劳动强度。 4．排屑顺畅 机床夹具中积聚切屑会影响到工件的定位精度，切屑的热量会使工件和夹具产生 2 热变形，影响加工精度。清理切屑将增加辅助时间、降低生产率，因此夹具设计中要对排屑问题给予足够的重视。 5．机床夹具应具有良好的强度、刚度和结构工艺性 机床夹具设计时，要考虑方便制造、检测、调整和装配，有利于提高夹具的制造精度。 三、机床夹具的类型 机床夹具通常有三种分类方法，即按应用范围、夹...
