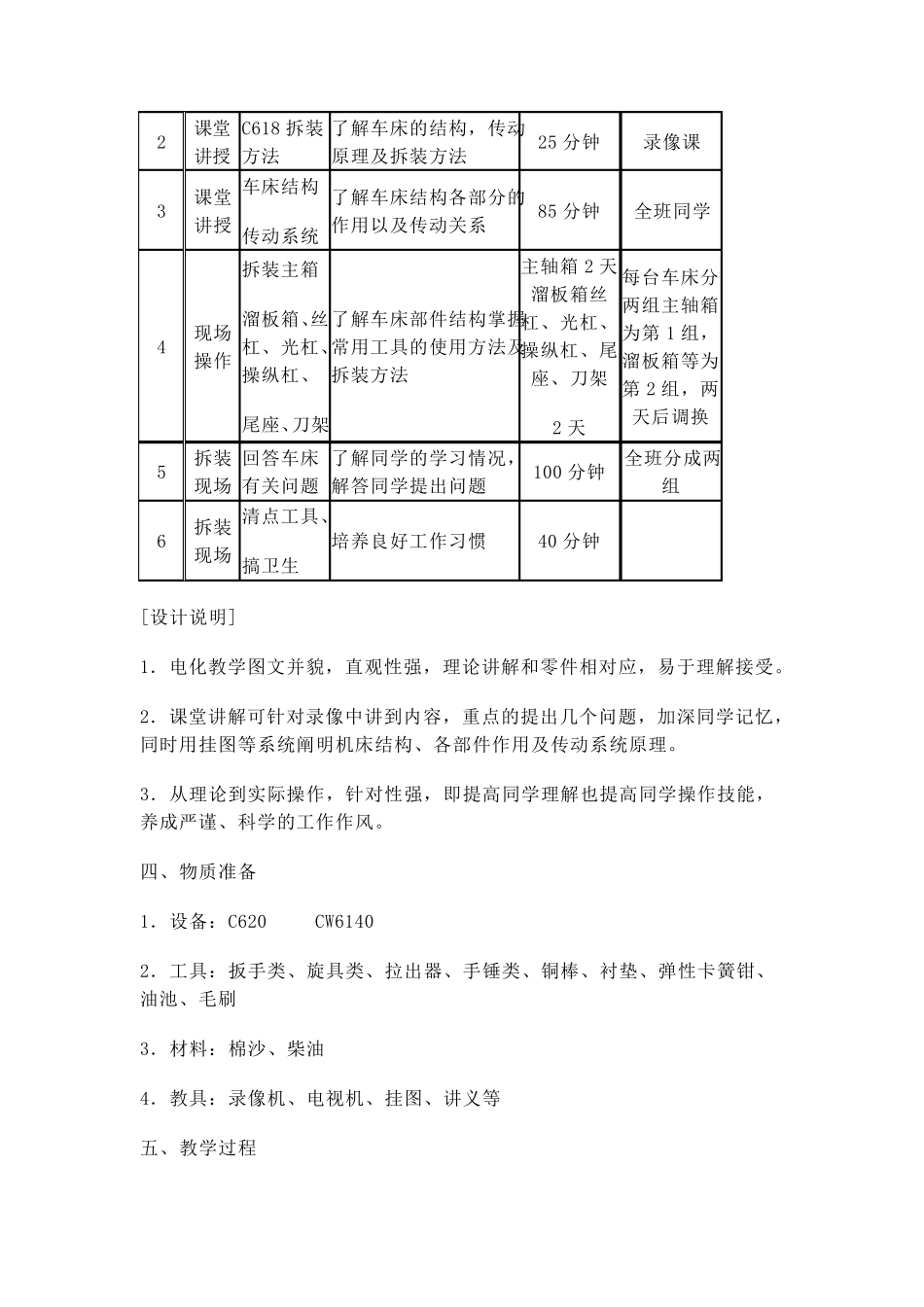

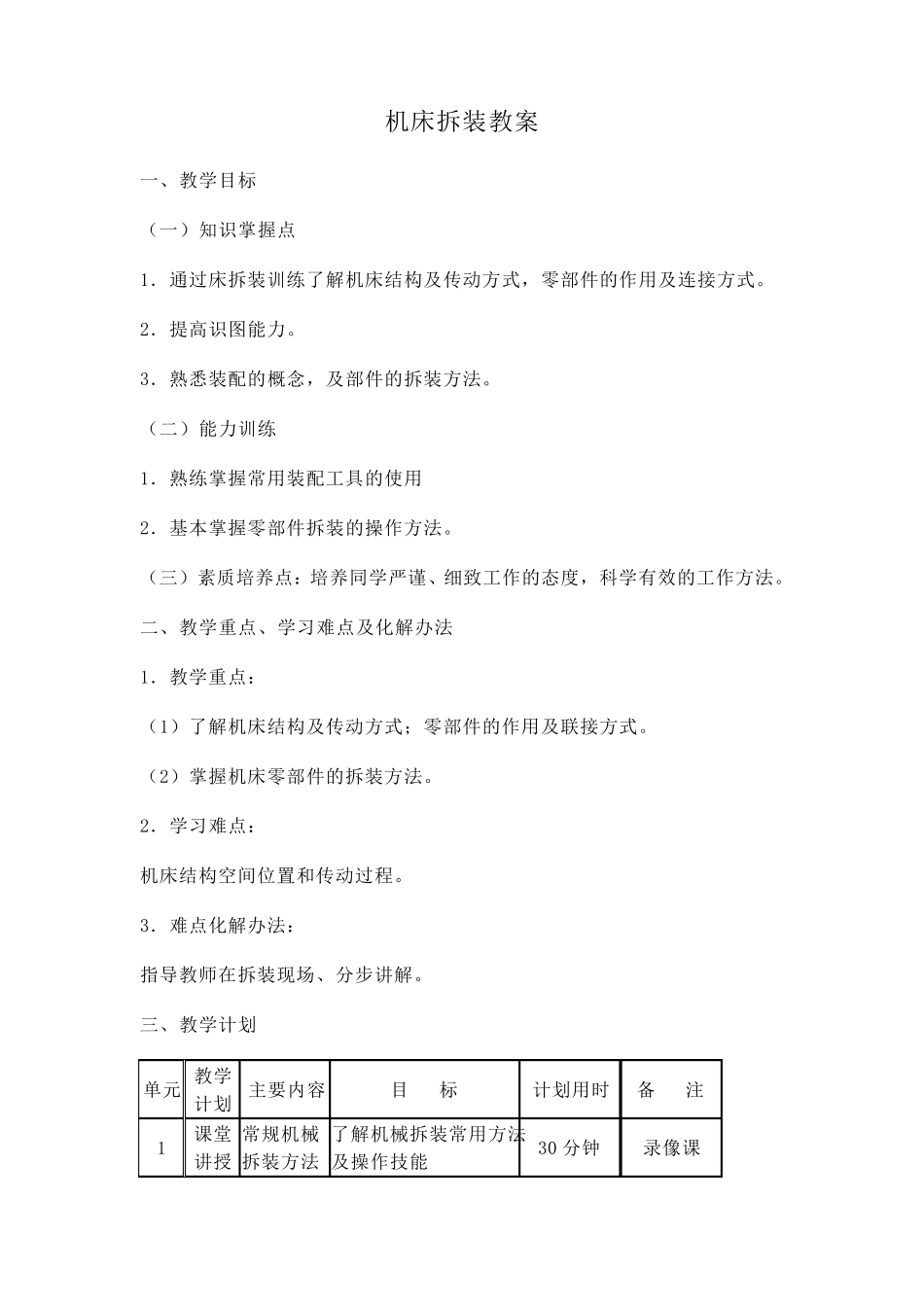

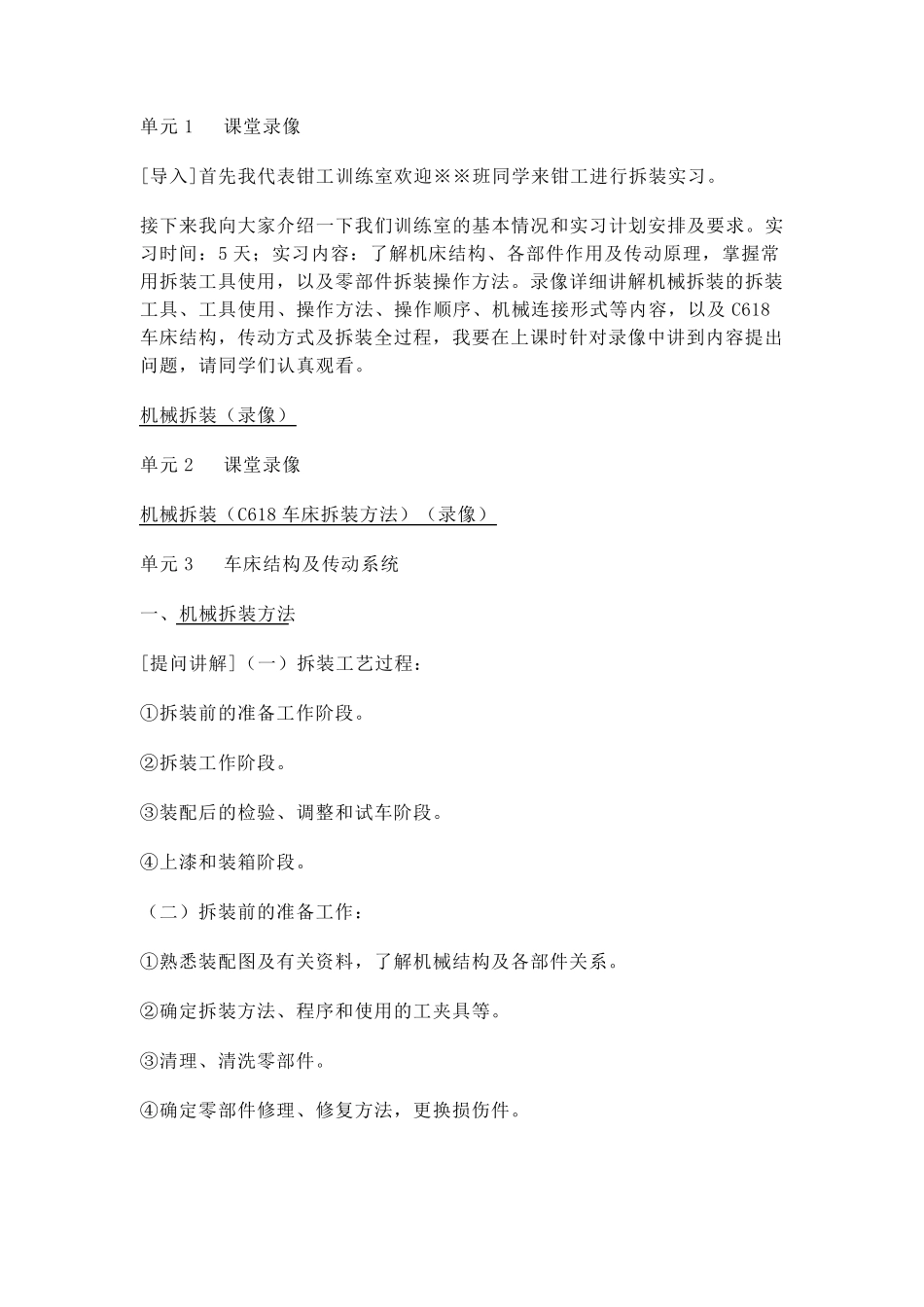

机床拆装教案 一、教学目标 （一）知识掌握点 1．通过床拆装训练了解机床结构及传动方式，零部件的作用及连接方式。 2．提高识图能力。 3．熟悉装配的概念，及部件的拆装方法。 （二）能力训练 1．熟练掌握常用装配工具的使用 2．基本掌握零部件拆装的操作方法。 （三）素质培养点：培养同学严谨、细致工作的态度，科学有效的工作方法。 二、教学重点、学习难点及化解办法 1．教学重点： （1）了解机床结构及传动方式；零部件的作用及联接方式。 （2）掌握机床零部件的拆装方法。 2．学习难点： 机床结构空间位置和传动过程。 3．难点化解办法： 指导教师在拆装现场、分步讲解。 三、教学计划 单元 教学计划 主要内容 目 标 计划用时 备 注 1 课堂讲授 常规机械拆装方法 了解机械拆装常用方法及操作技能 30 分钟 录像课 2 课堂讲授 C618 拆装方法 了解车床的结构，传动原理及拆装方法 25 分钟 录像课 3 课堂讲授 车床结构 传动系统 了解车床结构各部分的作用以及传动关系 85 分钟 全班同学 4 现场操作 拆装主箱 溜板箱、丝杠、光杠、操纵杠、 尾座、刀架 了解车床部件结构掌握常用工具的使用方法及拆装方法 主轴箱2 天溜板箱丝杠、光杠、操纵杠、尾座、刀架 2 天 每台车床分两组主轴箱为第 1 组，溜板箱等为第 2 组，两天后调换 5 拆装现场 回答车床有关问题 了解同学的学习情况，解答同学提出问题 100 分钟 全班分成两组 6 拆装现场 清点工具、 搞卫生 培养良好工作习惯 40 分钟 [设计说明] 1．电化教学图文并貌，直观性强，理论讲解和零件相对应，易于理解接受。 2．课堂讲解可针对录像中讲到内容，重点的提出几个问题，加深同学记忆，同时用挂图等系统阐明机床结构、各部件作用及传动系统原理。 3．从理论到实际操作，针对性强，即提高同学理解也提高同学操作技能，养成严谨、科学的工作作风。 四、物质准备 1．设备：C620 CW6140 2．工具：扳手类、旋具类、拉出器 、手锤 类、铜 棒 、衬 垫 、弹 性卡 簧 钳 、油 池 、毛 刷 3．材 料 ：棉 沙 、柴 油 4．教具：录像机、电视 机、挂图、讲义 等 五 、教学过 程 单元1 课堂录像 [导入]首先我代表钳工训练室欢迎※※班同学来钳工进行拆装实习。 接下来我向大家介绍一下我们训练室的基本情况和实习计划安排及要求。实习时间：5 天；实习内容：了解机床结构、各部件作用及...
