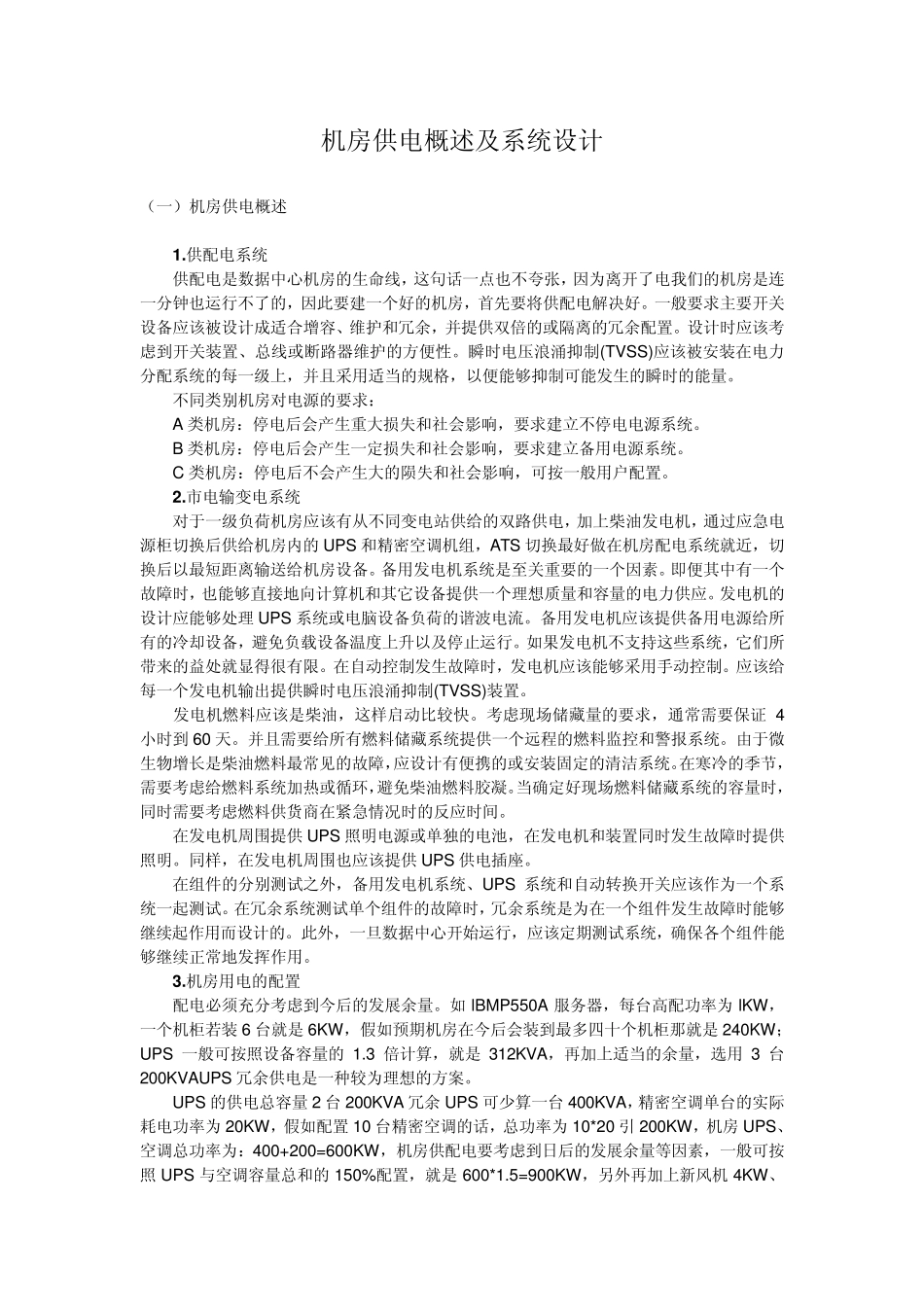

机房供电概述及系统设计 （一）机房供电概述 1 .供配电系统 供配电是数据中心机房的生命线，这句话一点也不夸张，因为离开了电我们的机房是连一分钟也运行不了的，因此要建一个好的机房，首先要将供配电解决好。一般要求主要开关设备应该被设计成适合增容、维护和冗余，并提供双倍的或隔离的冗余配置。设计时应该考虑到开关装置、总线或断路器维护的方便性。瞬时电压浪涌抑制(TVSS)应该被安装在电力分配系统的每一级上，并且采用适当的规格，以便能够抑制可能发生的瞬时的能量。 不同类别机房对电源的要求： A 类机房：停电后会产生重大损失和社会影响，要求建立不停电电源系统。 B 类机房：停电后会产生一定损失和社会影响，要求建立备用电源系统。 C 类机房：停电后不会产生大的陨失和社会影响，可按一般用户配置。 2 .市电输变电系统 对于一级负荷机房应该有从不同变电站供给的双路供电，加上柴油发电机，通过应急电源柜切换后供给机房内的UPS 和精密空调机组，ATS 切换最好做在机房配电系统就近，切换后以最短距离输送给机房设备。备用发电机系统是至关重要的一个因素。即便其中有一个故障时，也能够直接地向计算机和其它设备提供一个理想质量和容量的电力供应。发电机的设计应能够处理 UPS 系统或电脑设备负荷的谐波电流。备用发电机应该提供备用电源给所有的冷却设备，避免负载设备温度上升以及停止运行。如果发电机不支持这些系统，它们所带来的益处就显得很有限。在自动控制发生故障时，发电机应该能够采用手动控制。应该给每一个发电机输出提供瞬时电压浪涌抑制(TVSS)装置。 发电机燃料应该是柴油，这样启动比较快。考虑现场储藏量的要求，通常需要保证 4小时到 60 天。并且需要给所有燃料储藏系统提供一个远程的燃料监控和警报系统。由于微生物增长是柴油燃料最常见的故障，应设计有便携的或安装固定的清洁系统。在寒冷的季节，需要考虑给燃料系统加热或循环，避免柴油燃料胶凝。当确定好现场燃料储藏系统的容量时，同时需要考虑燃料供货商在紧急情况时的反应时间。 在发电机周围提供UPS 照明电源或单独的电池，在发电机和装置同时发生故障时提供照明。同样，在发电机周围也应该提供UPS 供电插座。 在组件的分别测试之外，备用发电机系统、UPS 系统和自动转换开关应该作为一个系统一起测试。在冗余系统测试单个组件的故障时，冗余系统是为在一个组件发生故障时能够继续起作用而设计的。此外，一旦数据中心开...
