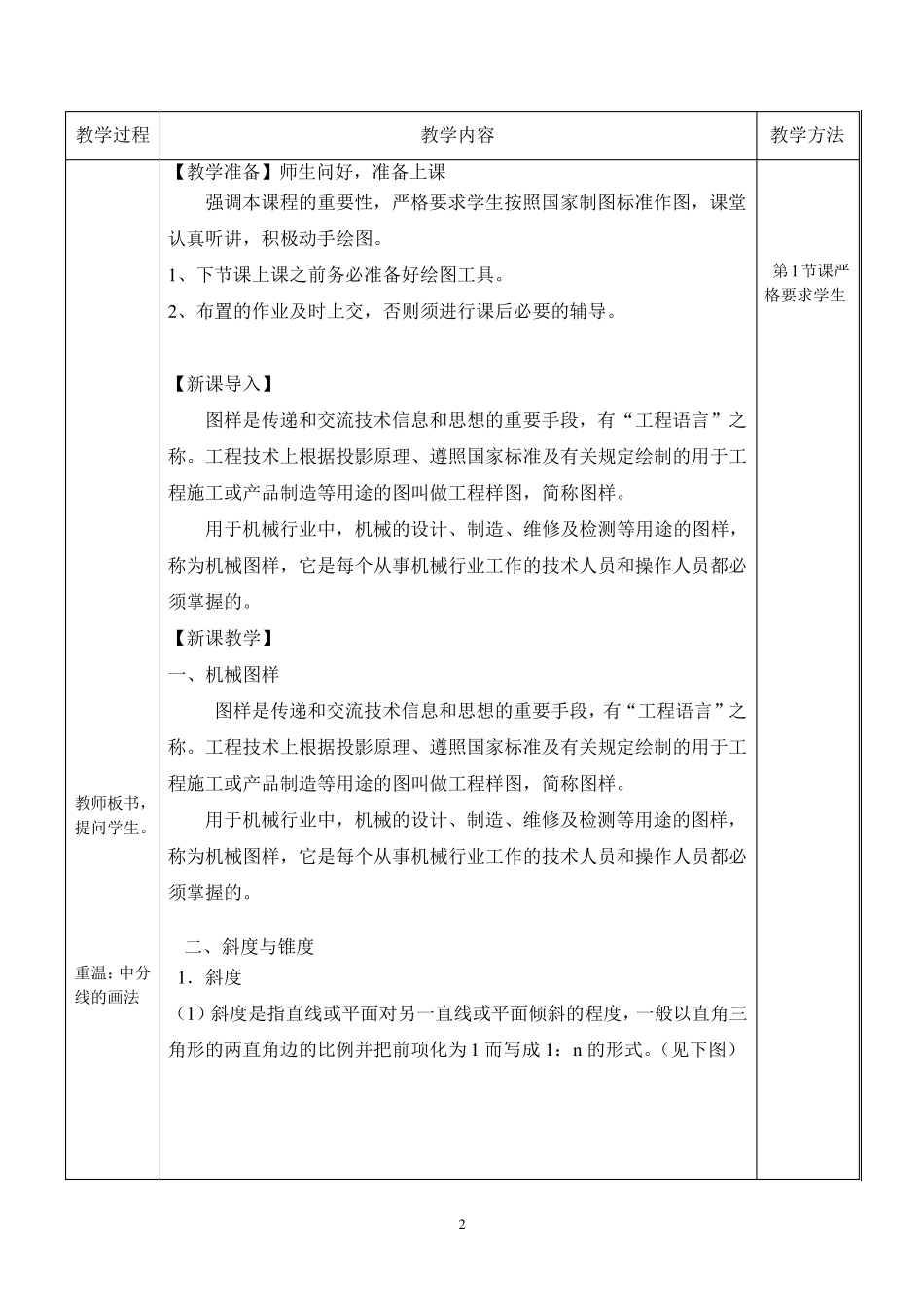

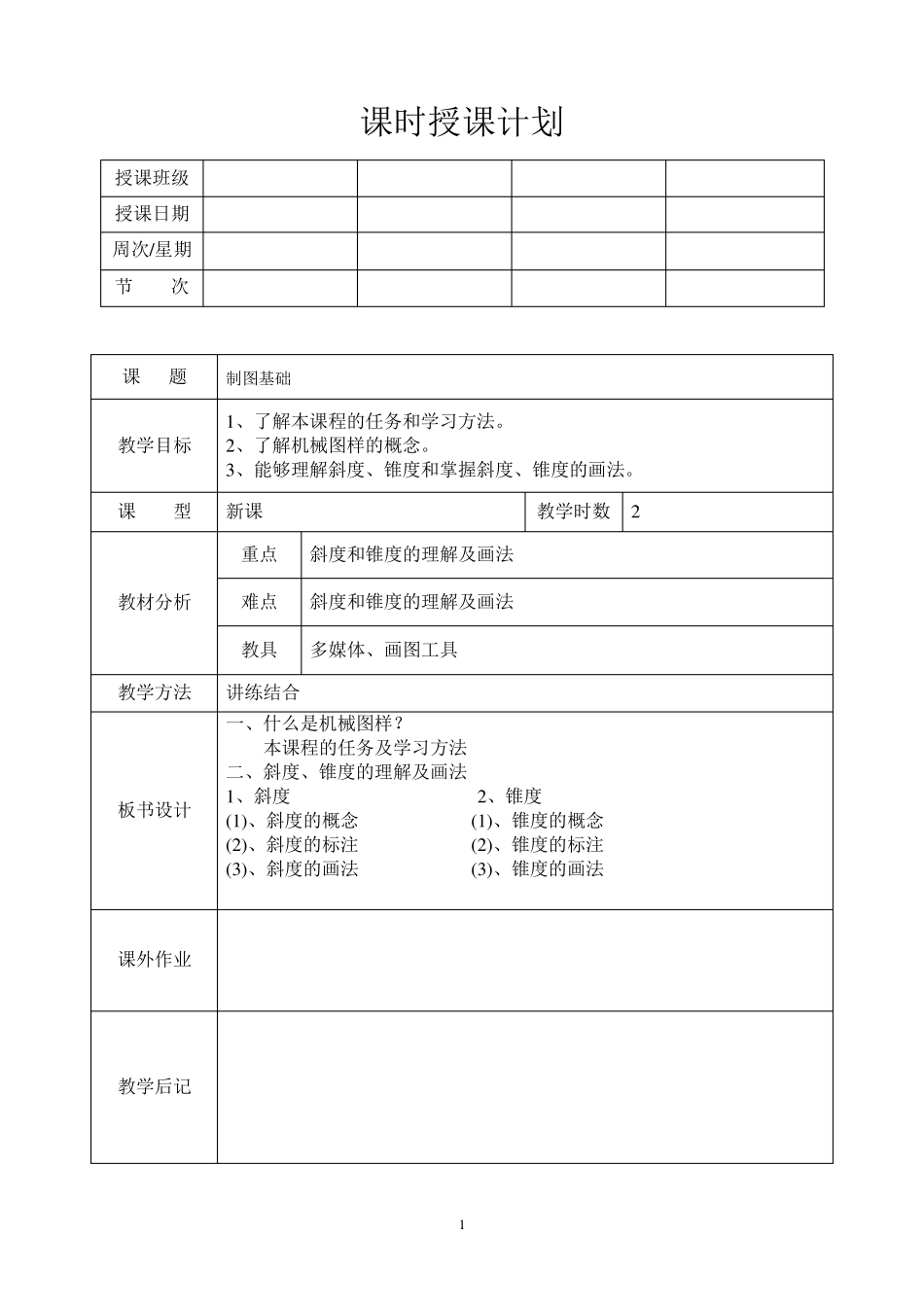

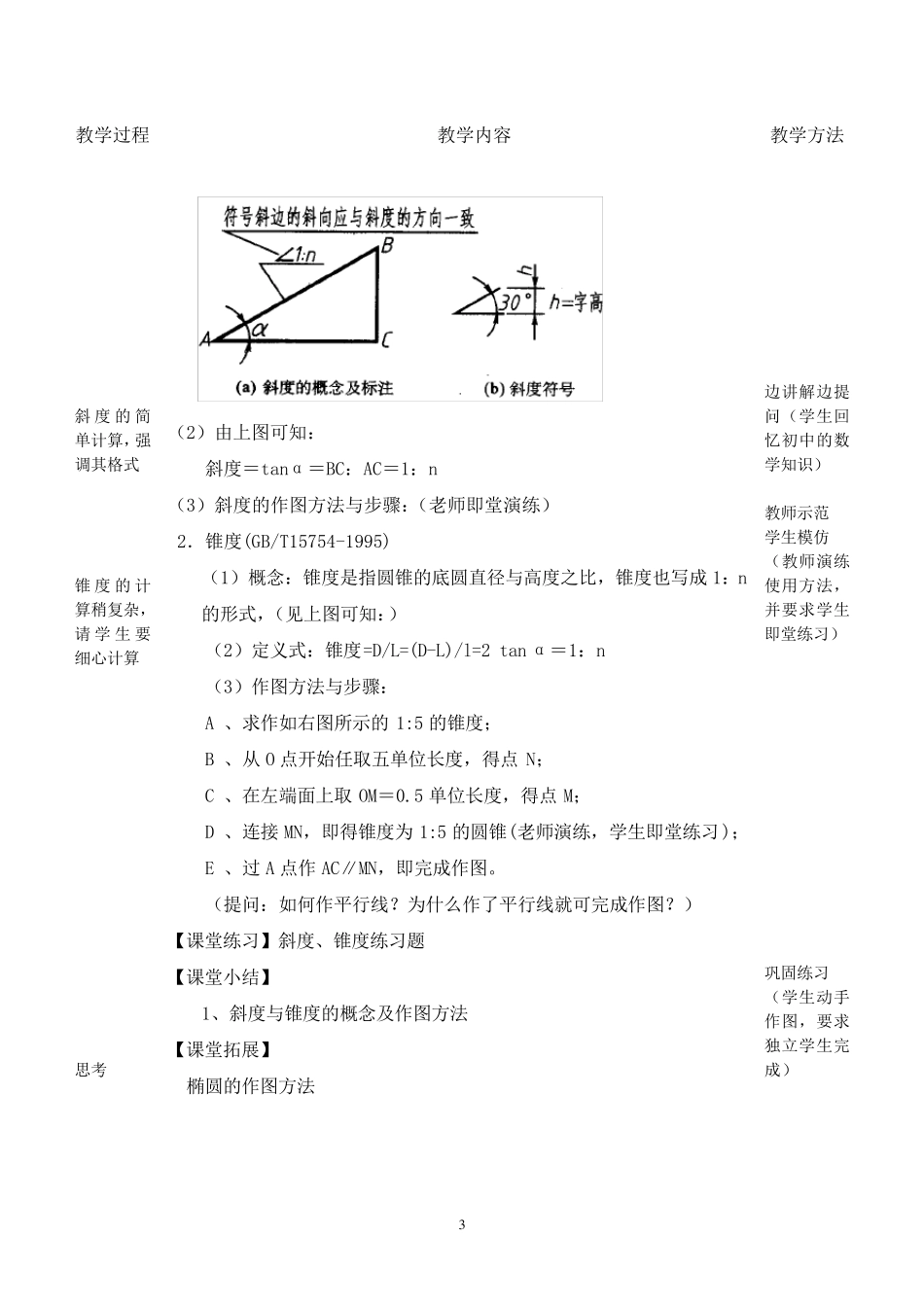

1 课时授课计划 授课班级 授课日期 周次/星期 节 次 课 题 制图基础 教学目标 1 、了解本课程的任务和学习方法。 2 、了解机械图样的概念。 3 、能够理解斜度、锥度和掌握斜度、锥度的画法。 课 型 新课 教学时数 2 教材分析 重点 斜度和锥度的理解及画法 难点 斜度和锥度的理解及画法 教具 多媒体、画图工具 教学方法 讲练结合 板书设计 一、什么是机械图样? 本课程的任务及学习方法 二、斜度、锥度的理解及画法 1 、斜度 2 、锥度 (1 )、斜度的概念 (1 )、锥度的概念 (2 )、斜度的标注 (2 )、锥度的标注 (3 )、斜度的画法 (3 )、锥度的画法 课外作业 教学后记 2 教学过程 教学内容 教学方法 教师板书,提问学生。 重温:中分线的画法 【教学准备】师生问好,准备上课 强调本课程的重要性,严格要求学生按照国家制图标准作图,课堂认真听讲,积极动手绘图。 1 、下节课上课之前务必准备好绘图工具。 2 、布置的作业及时上交,否则须进行课后必要的辅导。 【新课导入】 图样是传递和交流技术信息和思想的重要手段,有“工程语言”之称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于工程施工或产品制造等用途的图叫做工程样图,简称图样。 用于机械行业中,机械的设计、制造、维修及检测等用途的图样,称为机械图样,它是每个从事机械行业工作的技术人员和操作人员都必须掌握的。 【新课教学】 一、机械图样 图样是传递和交流技术信息和思想的重要手段,有“工程语言”之称。工程技术上根据投影原理、遵照国家标准及有关规定绘制的用于工程施工或产品制造等用途的图叫做工程样图,简称图样。 用于机械行业中,机械的设计、制造、维修及检测等用途的图样,称为机械图样,它是每个从事机械行业工作的技术人员和操作人员都必须掌握的。 二、斜度与锥度 1 .斜度 (1 )斜度是指直线或平面对另一直线或平面倾斜的程度,一般以 直角 三角 形 的两 直角 边 的比 例 并 把 前项 化 为1 而 写 成 1 :n 的形 式 。(见 下图) 第 1 节课严格要求学生 3 教学过程 教学内容 教学方法 斜度的简单计算,强调其格式 锥度的计算稍复杂,请学生要细心计算 思考 (2)由上图可知: 斜度=tanα=BC:AC=1:n (3)斜度的作图方法与步骤:(老师即堂演练) 2.锥度(GB/T15754-1995) (1)概念:锥度是指圆锥的底圆直径与高度之比...
