机械制造基础课程设计_夹具设计_工艺设计

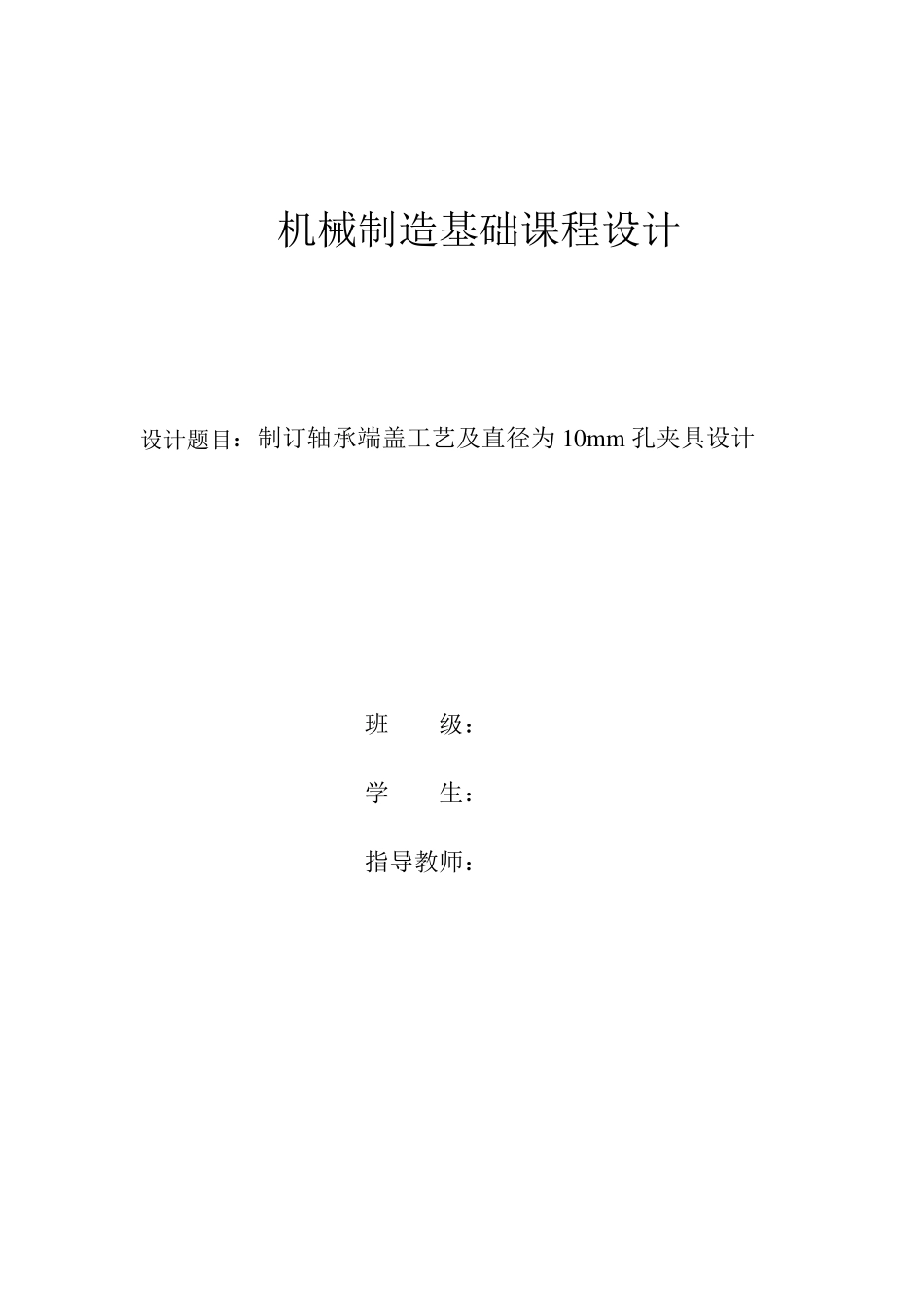

机械制造基础课程设计_夹具设计_工艺设计_第1页
1/18

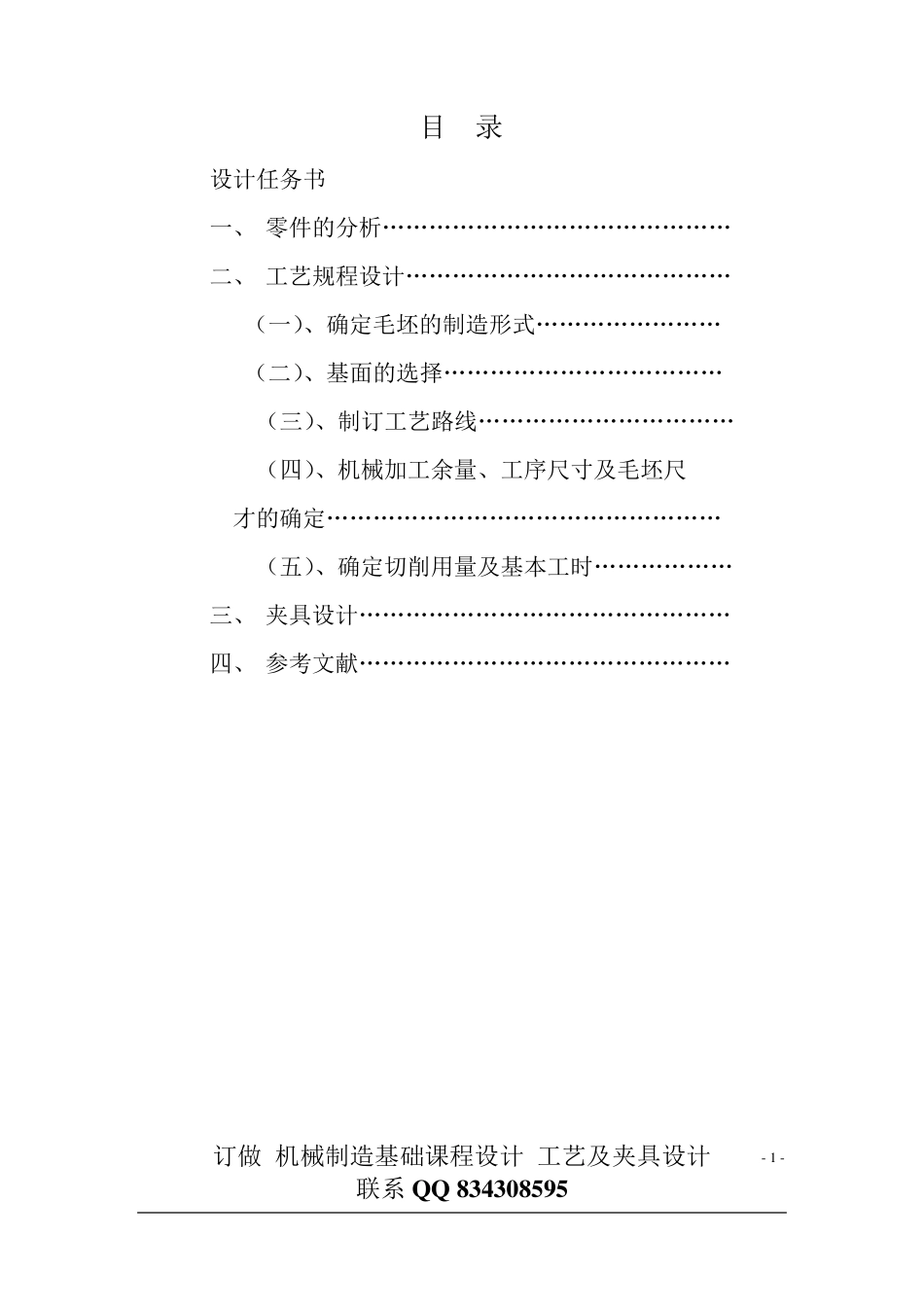

机械制造基础课程设计_夹具设计_工艺设计_第2页
2/18
机械制造基础课程设计_夹具设计_工艺设计_第3页
3/18
机械制造基础课程设计 设计题目:制订轴承端盖工艺及直径为 10m m 孔夹具设计 班 级: 学 生: 指导教师: 订做 机械制造基础课程设计 工艺及夹具设计 联系Q Q 834308595 - 1 - 目 录 设计任务书 一、 零件的分析……………………………………… 二、 工艺规程设计…………………………………… (一)、确定毛坯的制造形式…………………… (二)、基面的选择……………………………… (三)、制订工艺路线…………………………… (四)、机械加工余量、工序尺寸及毛坯尺 才的确定…………………………………………… (五)、确定切削用量及基本工时……………… 三、 夹具设计………………………………………… 四、 参考文献………………………………………… 订 做 机 械 制 造 基 础 课 程 设 计 工 艺 及 夹 具 设 计 联 系 Q Q 834308595 - 2 - 一 、 零 件 的 分 析 ( 一 ) 零 件 的 工 艺 分 析 轴 承 端 盖 具 有 密 封 , 定 位 的 作 用 , 因 此 结 合 面 要 有 比 较 高 的 表 面 质 量 , 孔 系 加工 也 要 求 有 比 较 高 位 置 精 度 和 形 状 精 度 , 这 个 零 件 从 零 件 图 上 可 以 看 出 , 所 有 加 工表 面 是 以 Ø16mm 为 中 心 的 , 包 括 : Ø32H7mm 及 倒 角 , 尺 寸 为 Ø11mm, Ø7mm 的沉 头 孔 及 螺 纹 孔 , M5 螺 纹 底 孔 , Ø11mm, Ø10mm 进 油 孔 , 以 及Ø56mm 圆 柱 面 ,Ø16mm 孔 与 Ø56mm 柱 面 同 心 度 为0.025; 由 以 上 分 析 可 知 , 对 于 这 些 加 工 表 面 而 言 , 我 们 首 先 加 工 出Ø56mm 外 圆 柱 面 ,并 以 此 为 粗 基 准 加 工 出 关 键 部 分 孔Ø16mm, 并 以 此 为 基 准 加 工 其 它 表 面 , 并 且保 证 其 它 表 面 与 孔 之 间 的 位 置 精 度 要 求 。 二 、 工 艺 规 程 设 计 ( 一 ) 确 定 毛 坯 的 制 造 形 式 零 件 材 料为HT200, 考虑到该零 件 在车床中 的 受力并 保 证 零 件 的 工 作 可 靠性, 零 件 为 中 批生产, 而 且 零 件 的 尺 寸 不大, 因 此 , 毛 坯 可 采用 ...
