机械制造基础课程设计

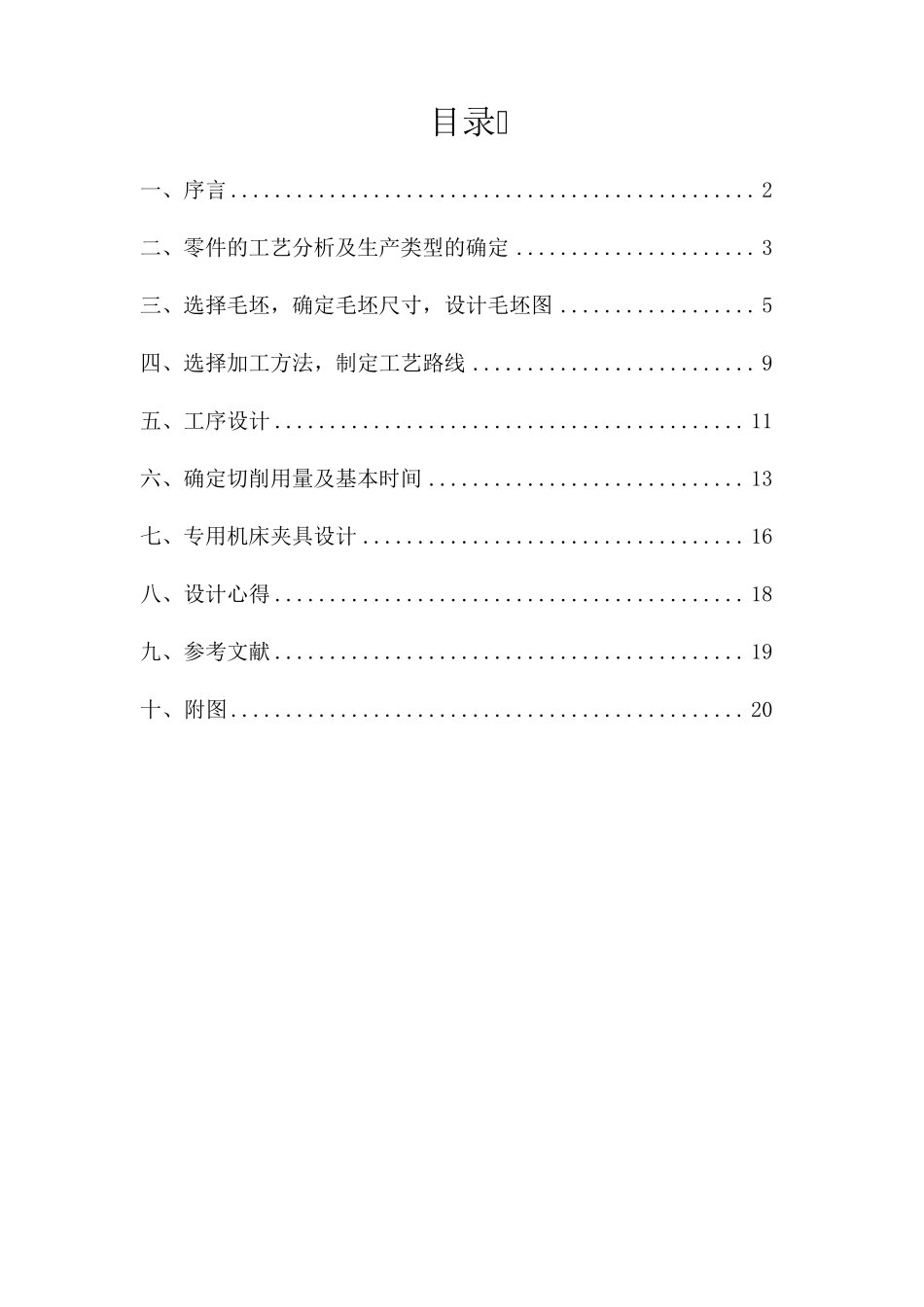

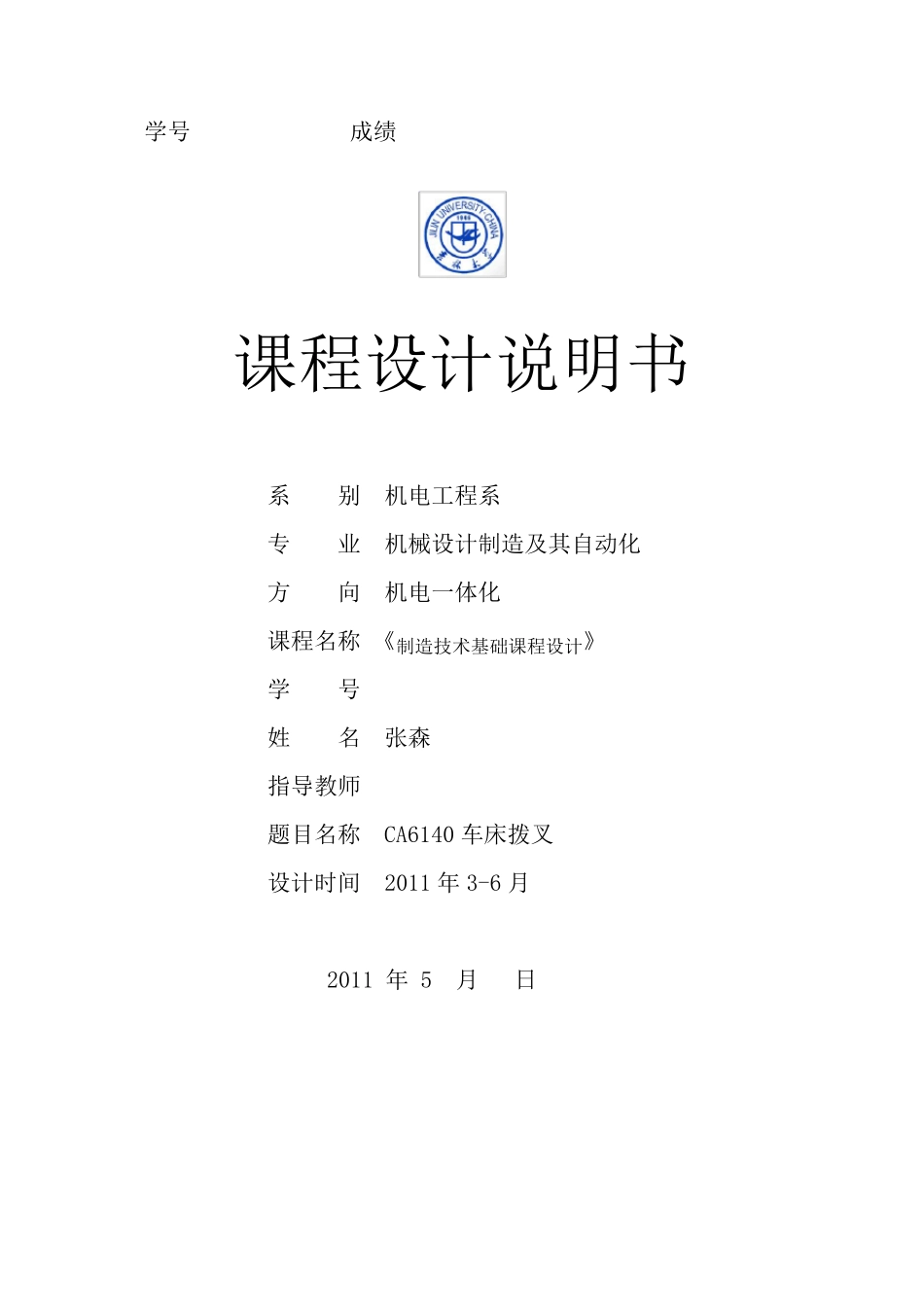

学号 ******** 成绩 课程设计说明书 系 别 机电工程系 专 业 机械设计制造及其自动化 方 向 机电一体化 课程名称 《制造技术基础课程设计》 学 号 ******** 姓 名 张森 指导教师 题目名称 CA6140 车床拨叉 设计时间 2011 年 3-6 月 2011 年 5 月 日 目录 一、序言 ................................................ 2 二、零件的工艺分析及生产类型的确定 ...................... 3 三、选择毛坯，确定毛坯尺寸，设计毛坯图 .................. 5 四、选择加工方法，制定工艺路线 .......................... 9 五、工序设计 ........................................... 11 六、确定切削用量及基本时间 ............................. 13 七、专用机床夹具设计 ................................... 16 八、设计心得 ........................................... 18 九、参考文献 ........................................... 19 十、附图 ............................................... 20 2 序言 一、序言 机械制造技术基础课程设计在学完了机械制造基础和大部分专业课，并进行了生产实习的基础上进行的又一次实践性教学环节。这次课程程设计是我们能综合运用机械制造技术基础中的基本理论，并结合生产实习中学到的实践知识，独立地分析和解决了机械制造工艺问题，设计了机床专用夹具这一典型的工艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的工作打下了良好基础。 由于能力有限，经验不足，设计中还有血多不足之处，希望各位老师多加指教。 3 二 、 零 件 的 工 艺 分 析 及 生 产 类 型 的 确 定 1.零 件 的 作 用 本 次 设 计 所 给 的 零 件 是 CA6140 车 床 变 速 齿 轮 拨 叉 ， 用 于 双 联 变 换 齿 轮 的 啮 合 ， 输 出 不同 的 转 速 ， 已 达 到 变 速 的 目 的 。 该 拨 叉 应 用 在 CA6140 车 船 的 变 速 箱 变 速 机 构 中 机 构 中 。 拨叉 头 以 φ 22mm 孔 套 在 变 速 叉 轴 上 ， 并 用 销 钉 经8mm孔 与 变 速 叉 轴 联 结 ， 拨 叉 脚 则 夹 在 双联 变 换 齿 轮 的 槽 中 。 当 需 要 变 速 时 ， 操 纵 变 速 杆 ， 变 速 操 纵 机 构 就 通 过 拨 ...
