机械制造基础课程设计说明书

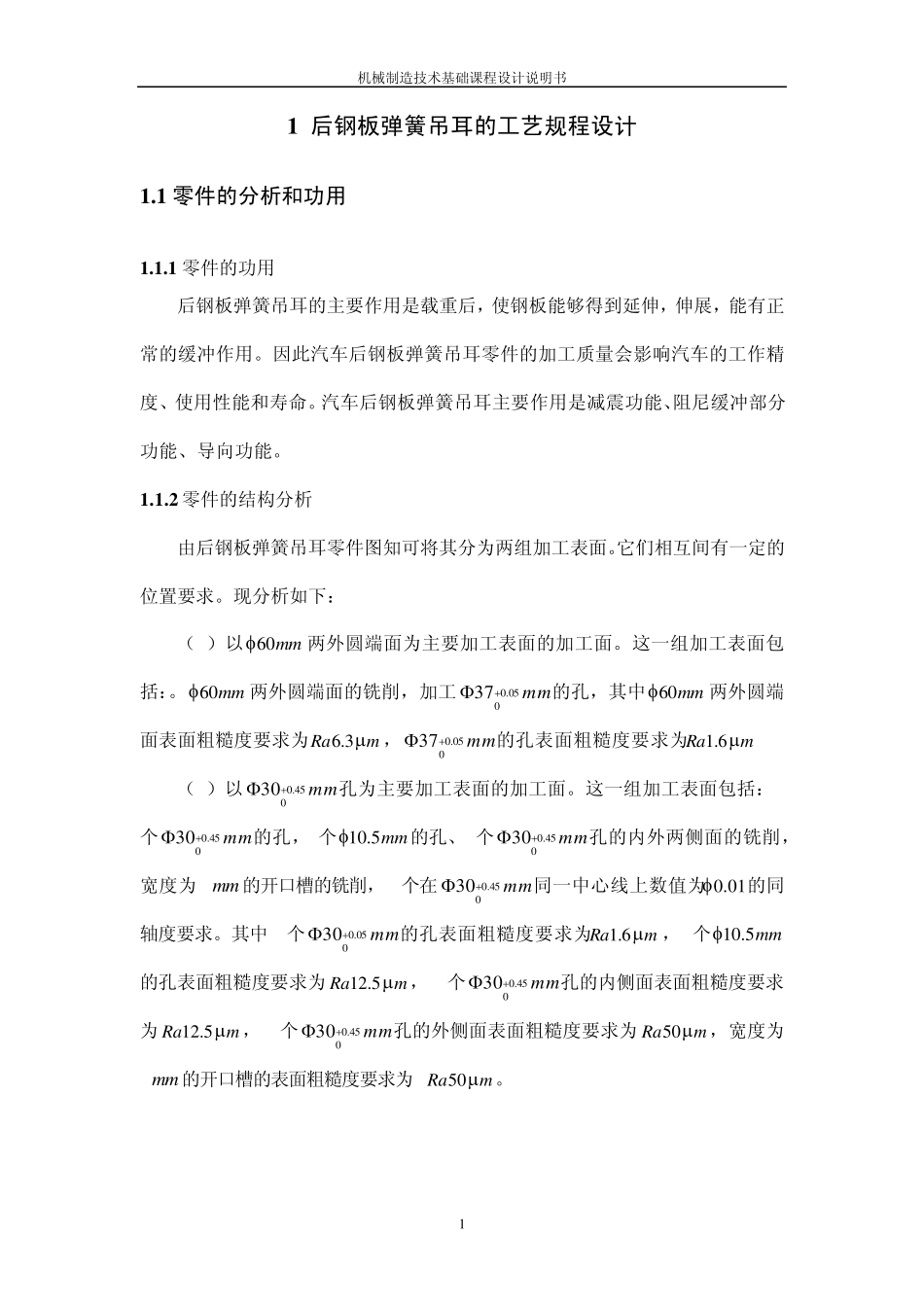

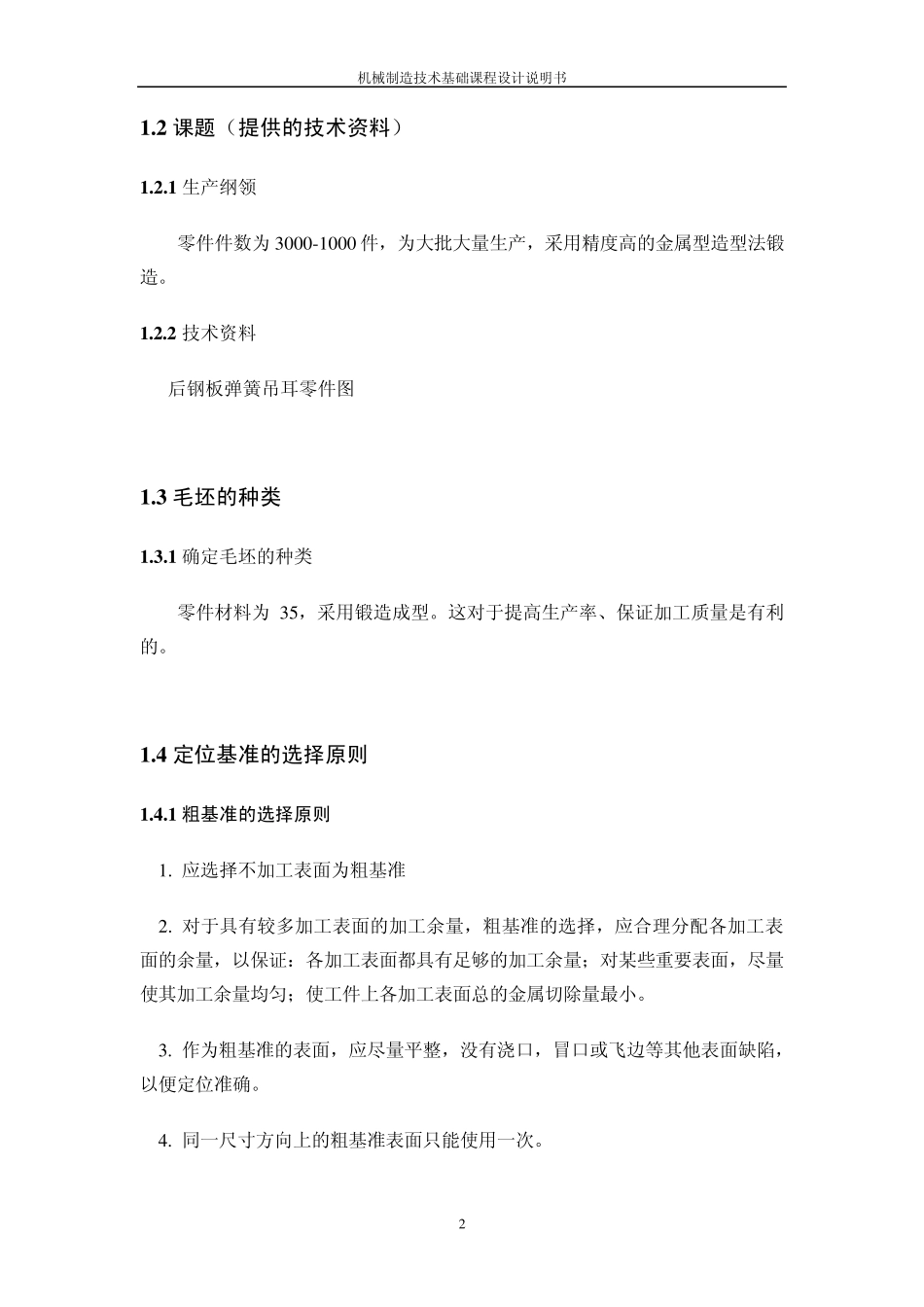

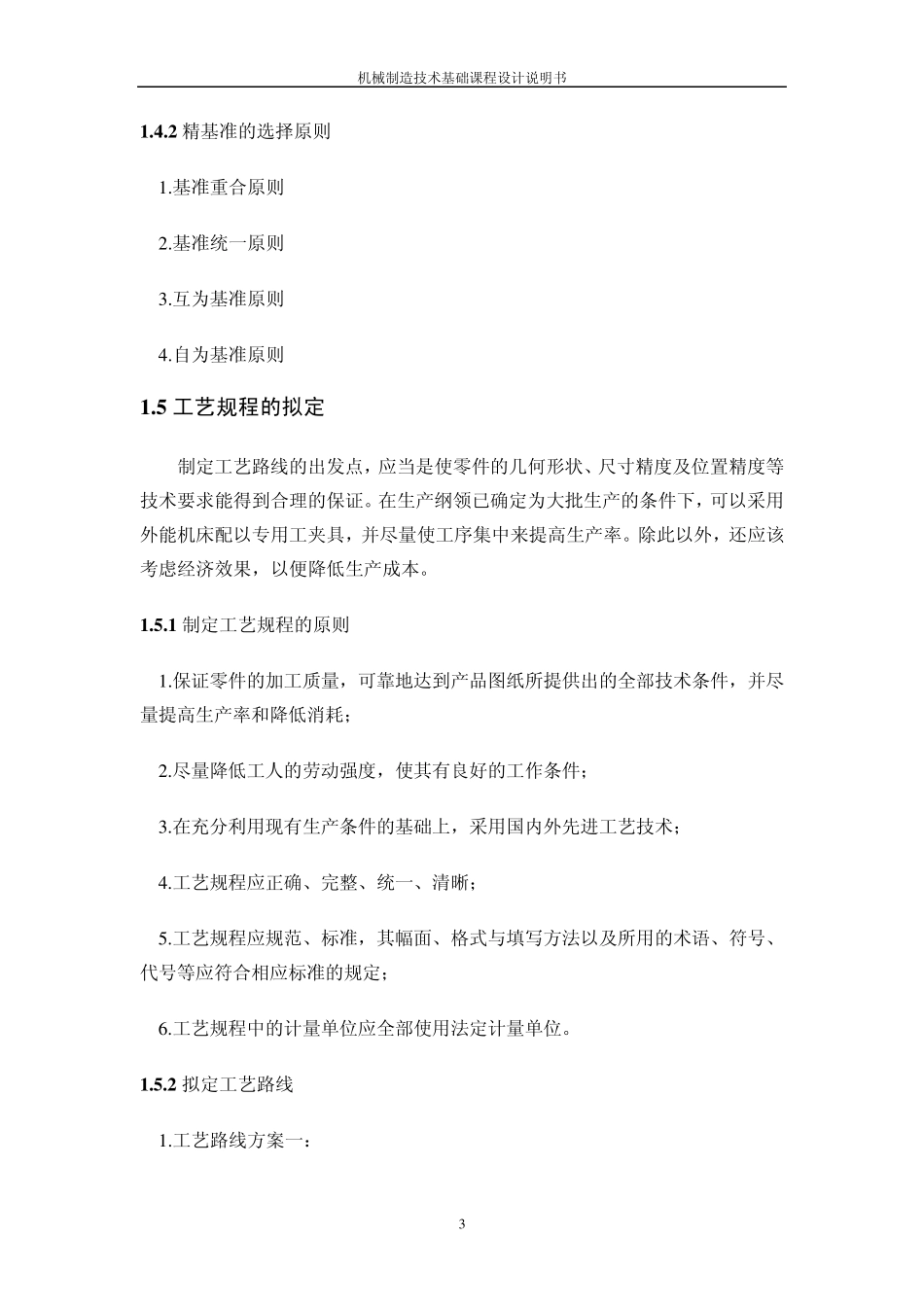

机械制造技术基础课程设计说明书 1 1 后钢板弹簧吊耳的工艺规程设计 1 .1 零件的分析和功用 1 .1 .1 零件的功用 后钢板弹簧吊耳的主要作用是载重后，使钢板能够得到延伸，伸展，能有正常的缓冲作用。因此汽车后钢板弹簧吊耳零件的加工质量会影响汽车的工作精度、使用性能和寿命。汽车后钢板弹簧吊耳主要作用是减震功能、阻尼缓冲部分功能、导向功能。 1 .1 .2 零件的结构分析 由后钢板弹簧吊耳零件图知可将其分为两组加工表面。它们相互间有一定的位置要求。现分析如下： （1）以 6 0 m m两外圆端面为主要加工表面的加工面。这一组加工表面包括：。6 0 m m两外圆端面的铣削，加工 m m0 5.003 7 的孔，其中 6 0 m m两外圆端面表面粗糙度要求为6 .3Ram ， m m0 5.003 7 的孔表面粗糙度要求为1 .6Ram （2）以m m4 5.003 0 孔为主要加工表面的加工面。这一组加工表面包括：2个m m4 5.003 0 的孔，2个 1 0 .5 m m的孔、2个m m4 5.003 0 孔的内外两侧面的铣削，宽度为 4m m 的开口槽的铣削，2个在m m4 5.003 0 同一中心线上数值为 0 .0 1的同轴度要求。其中 2个m m0 5.003 0 的孔表面粗糙度要求为1 .6Ram ，2个 1 0 .5 m m的孔表面粗糙度要求为1 2 .5Ram ，2个m m4 5.003 0 孔的内侧面表面粗糙度要求为1 2 .5Ram ，2个m m4 5.003 0 孔的外侧面表面粗糙度要求为5 0Ram ，宽度为4m m 的开口槽的表面粗糙度要求为5 0Ram 。 机械制造技术基础课程设计说明书 2 1 .2 课题（提供的技术资料） 1 .2 .1 生产纲领 零件件数为3 0 0 0 -1 0 0 0 件，为大批大量生产，采用精度高的金属型造型法锻造。 1 .2 .2 技术资料 后钢板弹簧吊耳零件图 1 .3 毛坯的种类 1 .3 .1 确定毛坯的种类 零件材料为3 5 ，采用锻造成型。这对于提高生产率、保证加工质量是有利的。 1 .4 定位基准的选择原则 1 .4 .1 粗基准的选择原则 1 . 应选择不加工表面为粗基准 2 . 对于具有较多加工表面的加工余量，粗基准的选择，应合理分配各加工表面的余量，以保证：各加工表面都具有足够的加工余量；对某些重要表面，尽量使其加工余量均匀；使工件上各加工表面总的金属切除量最小。 3 . 作为粗基准的表面，应尽量平整，没有浇口，冒口或飞边等其他表面缺陷，以便定位准...
