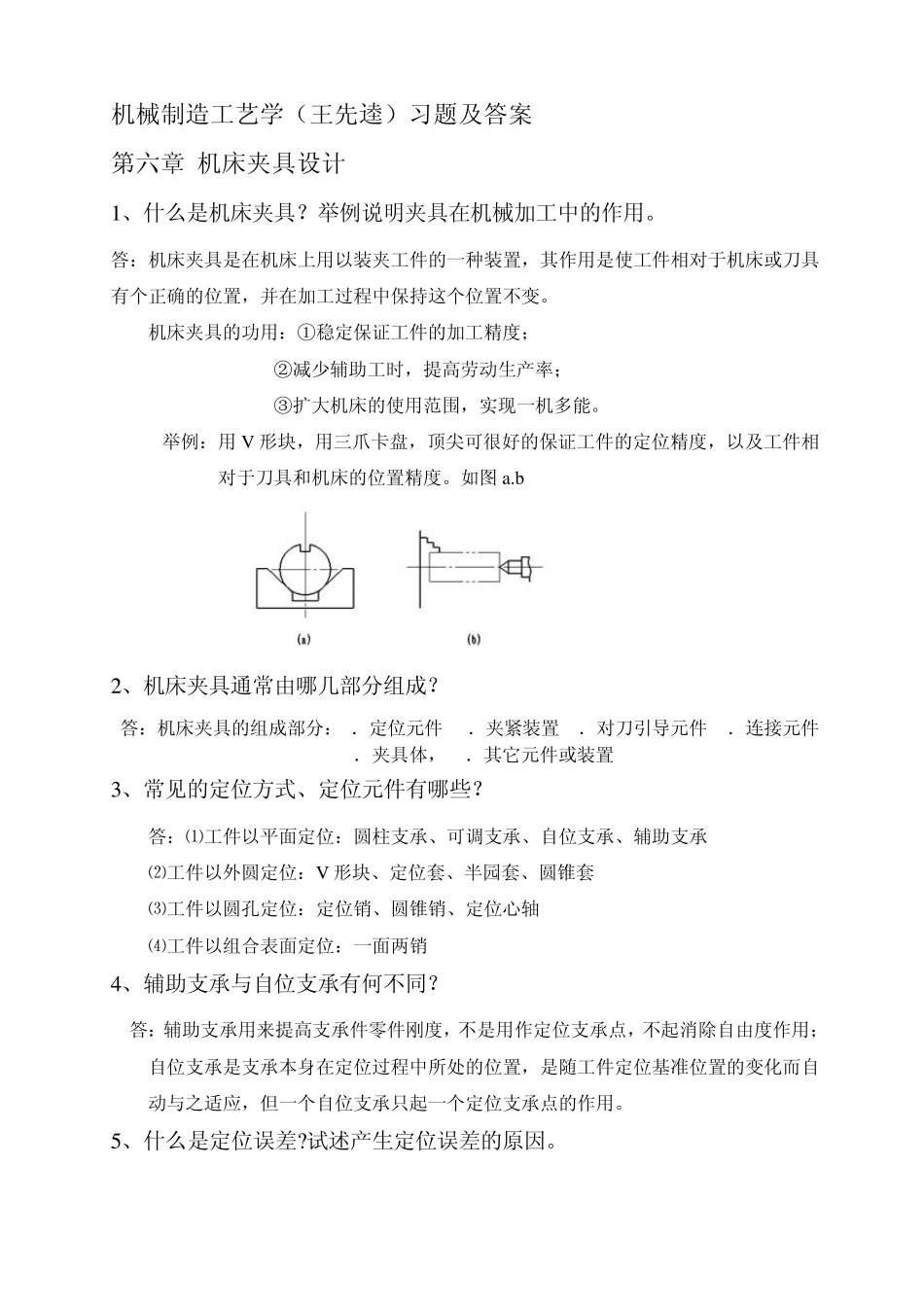

机械制造工艺学（王先逵）习题及答案 第六章 机床夹具设计 1、什么是机床夹具？举例说明夹具在机械加工中的作用。 答：机床夹具是在机床上用以装夹工件的一种装置，其作用是使工件相对于机床或刀具有个正确的位置，并在加工过程中保持这个位置不变。 机床夹具的功用：①稳定保证工件的加工精度； ②减少辅助工时，提高劳动生产率； ③扩大机床的使用范围，实现一机多能。 举例：用V 形块，用三爪卡盘，顶尖可很好的保证工件的定位精度，以及工件相对于刀具和机床的位置精度。如图 a.b 2、机床夹具通常由哪几部分组成？ 答：机床夹具的组成部分：1．定位元件, 2．夹紧装置 3．对刀引导元件 4．连接元件 5．夹具体， 6．其它元件或装置 3、常见的定位方式、定位元件有哪些？ 答：⑴工件以平面定位：圆柱支承、可调支承、自位支承、辅助支承 ⑵工件以外圆定位：V 形块、定位套、半园套、圆锥套 ⑶工件以圆孔定位：定位销、圆锥销、定位心轴 ⑷工件以组合表面定位：一面两销 4、辅助支承与自位支承有何不同？ 答：辅助支承用来提高支承件零件刚度，不是用作定位支承点，不起消除自由度作用；自位支承是支承本身在定位过程中所处的位置，是随工件定位基准位置的变化而自动与之适应，但一个自位支承只起一个定位支承点的作用。 5、什么是定位误差?试述产生定位误差的原因。 答：定位误差：是由于工件定位造成的加工面相对工序基准的位置误差，由于对同一批工件说，刀具调整后位置是不动的，即被加工表面的位置相对于定位基准是不变的，因此定位误差就是工序基准在加工尺寸方向上的最大变动量。 造成定位误差的原因： ⑴定位基准和工序基准不一致所引起的基准不重合误差Δ jb ⑵由于定位副制造误差及配合间隙所引起的定位误差，即基准位移误差Δ jw 7、工件在夹具中夹紧时对夹紧力有何要求? 答：⑴方向： ①夹紧力的作用方向不破坏工件定位的准确性和可靠性 ②夹紧力方向应使工件变形尽可能小 ③夹紧力方向应使所需夹紧力尽可能小； ⑵夹紧力作用点： ①夹紧力作用点应靠近支承元件的几何中心或几个支承元件所形成的支撑面内 ②夹紧力作用点应落在工件刚度较好的部位上 ③夹紧力作用点应尽可能靠近被加工表面； ⑶夹紧力的大小： 夹紧力的大小主要确定方法有经验类比和分析计算法。采用分析计算，一般根据切削原理求切削力F，算出惯心力，离心力，列出平衡方程式，算出理论夹紧力Q’，为安全起见，考虑安全系...
