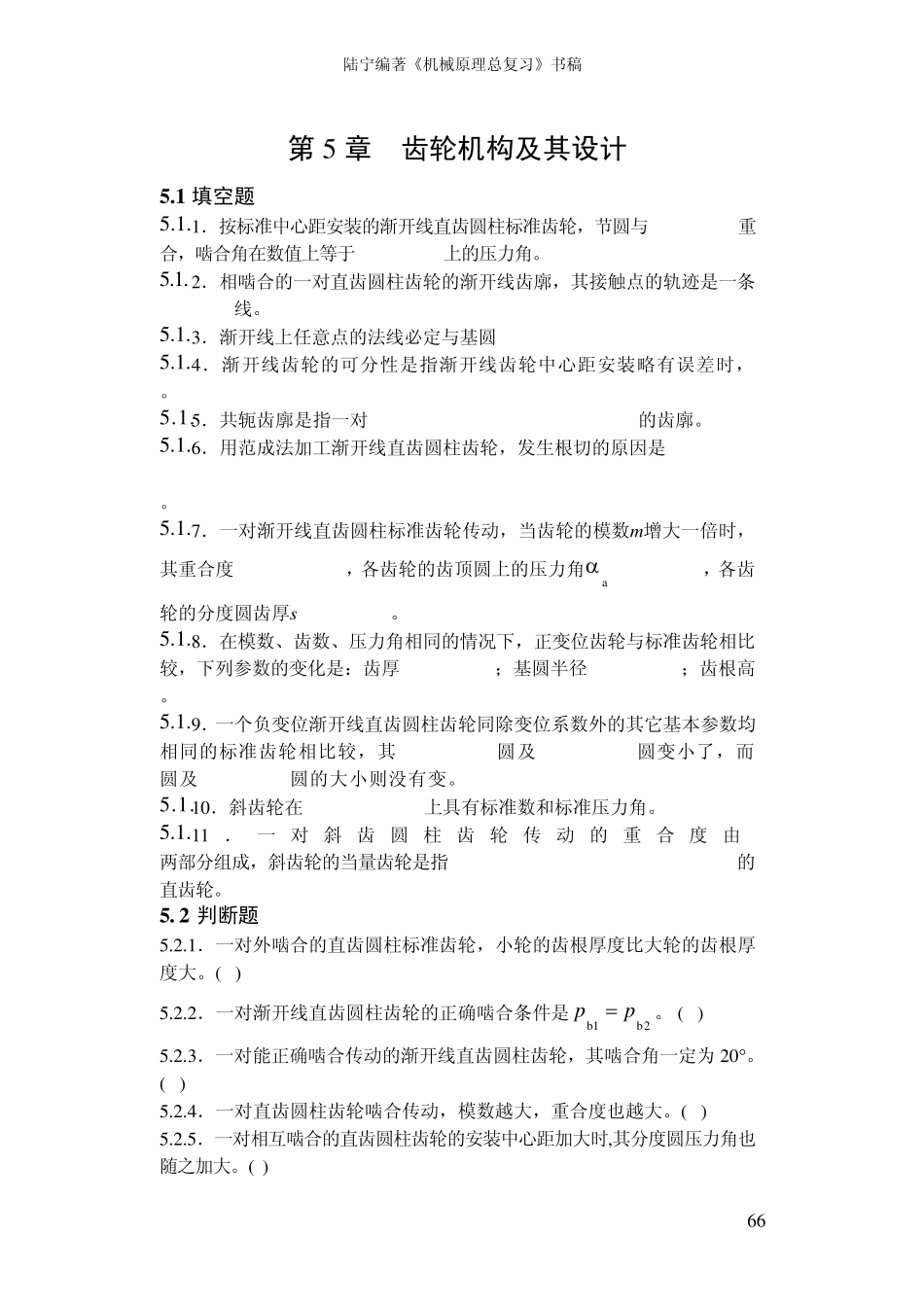

陆宁编著《机械原理总复习》书稿 第5 章 齿轮机构及其设计 5 .1 填空题 5.1.1．按标准中心距安装的渐开线直齿圆柱标准齿轮，节圆与 重合，啮合角在数值上等于 上的压力角。 5.1.2．相啮合的一对直齿圆柱齿轮的渐开线齿廓，其接触点的轨迹是一条 线。 5.1.3．渐开线上任意点的法线必定与基圆 5.1.4．渐开线齿轮的可分性是指渐开线齿轮中心距安装略有误差时， 。 5.1.5．共轭齿廓是指一对 的齿廓。 5.1.6．用范成法加工渐开线直齿圆柱齿轮，发生根切的原因是 。 5.1.7．一对渐开线直齿圆柱标准齿轮传动，当齿轮的模数m增大一倍时，其重合度 ，各齿轮的齿顶圆上的压力角aα ，各齿轮的分度圆齿厚s 。 5.1.8．在模数、齿数、压力角相同的情况下，正变位齿轮与标准齿轮相比较，下列参数的变化是：齿厚 ；基圆半径 ；齿根高 。 5.1.9．一个负变位渐开线直齿圆柱齿轮同除变位系数外的其它基本参数均相同的标准齿轮相比较，其 圆及 圆变小了，而 圆及 圆的大小则没有变。 5.1.10．斜齿轮在 上具有标准数和标准压力角。 5.1.11 ．一对斜 齿圆柱齿轮传动的重合度由 两部分组成，斜齿轮的当量齿轮是指 的直齿轮。 5 . 2 判断题 5.2.1．一对外啮合的直齿圆柱标准齿轮，小轮的齿根厚度比大轮的齿根厚度大。( ) 5.2.2．一对渐开线直齿圆柱齿轮的正确啮合条件是2b1bpp=。 ( ) 5.2.3．一对能正确啮合传动的渐开线直齿圆柱齿轮，其啮合角一定为 20°。( ) 5.2.4．一对直齿圆柱齿轮啮合传动，模数越大，重合度也越大。( ) 5.2.5．一对相互啮合的直齿圆柱齿轮的安装中心距加大时,其分度圆压力角也随之加大。( ) 66 陆宁编著《机械原理总复习》书稿 5 .2 .6 ．标准直齿圆柱齿轮传动的实际中心距恒等于标准中心距。( ) 5 .2 .7 ．渐开线直齿圆柱齿轮同一基圆的两同向渐开线为等距线。( ) 5 .2 .8 ．一个渐开线圆柱外齿轮，当基圆大于齿根圆时，基圆以内部分的齿廓曲线，都不是渐开线。( ) 5 .2 .9 ．对于单个齿轮来说，节圆半径就等于分度圆半径。( ) 5 .2 .1 0 ．共轭齿廓就是一对能满足齿廓啮合基本定律的齿廓。( ) 5 .2 .1 1 ．在渐开线齿轮传动中，齿轮与齿条传动的啮合角始终与分度圆上的压力角相等。( ) 5 .2 .1 2 ．范成法切削渐开线齿轮时，一把模数为m、压力角为α的刀具可以切削相同模数和压力角的任何齿数的齿轮。( ) 5 .2 .1 3 ．一对正传动的渐开线直...
