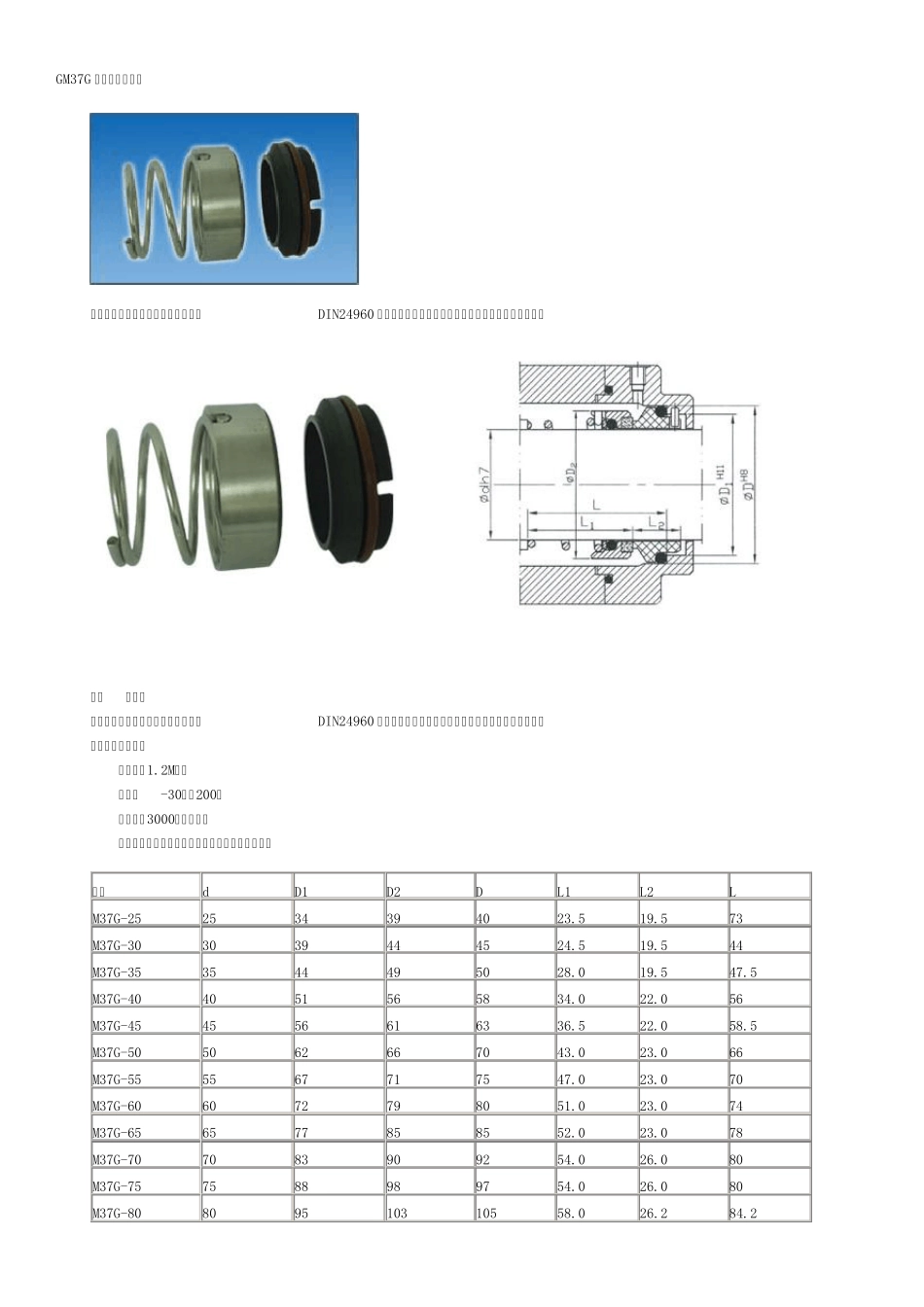

GM37G 系列机械密封件 本系列属单端面密封，非平衡型符合DIN24960 标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。 一、 概述： 本系列属单端面密封，非平衡型符合DIN24960 标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。 二、主要技术参数 压力：≤1.2MPa 温度：-30℃～200℃ 转速：≤3000R/min 密封介质：水、污水、油及一般腐蚀性液体中使用 型号 d D1 D2 D L1 L2 L M37G-25 25 34 39 40 23.5 19.5 73 M37G-30 30 39 44 45 24.5 19.5 44 M37G-35 35 44 49 50 28.0 19.5 47.5 M37G-40 40 51 56 58 34.0 22.0 56 M37G-45 45 56 61 63 36.5 22.0 58.5 M37G-50 50 62 66 70 43.0 23.0 66 M37G-55 55 67 71 75 47.0 23.0 70 M37G-60 60 72 79 80 51.0 23.0 74 M37G-65 65 77 85 85 52.0 23.0 78 M37G-70 70 83 90 92 54.0 26.0 80 M37G-75 75 88 98 97 54.0 26.0 80 M37G-80 80 95 103 105 58.0 26.2 84.2 GM121 系列机械密封件 本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。 概述： 本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。 如果使用在较强的腐蚀性介质，可以改O 型圈为F4V 型圈。 本系列机械密封系YM120 型改进型，改动环为O 型圈调节型，利用弹簧座上的二只肖钉套在叶轮上的传动，使密封的左右旋得已控制，可以任意旋向，可以采用左图中的静环尺寸，安装更简单。 注： 静环可以采用左边总图中的形式，且安装长度应为L 尺寸减L2 尺寸加起H 尺寸等于总长。 1.静环O 型圈 2.静环座 3.静环 4.动环 5.动环O 型圈 6.动环座 7.传动座 8.弹簧 9.石墨静环或碳化硅静环 10.静环橡胶座 主要技术参数 适用压力：≤1 Mpa 适用温度：-20℃～180℃ 电机转速：轴径≤45≤3000转 /分 轴径≥50≤1450转 /分 型 号 d1 d d2 D D1 D2 L L1 L2 L3 D3 d3 H h M121-25 25 26.5 32 40 34 39 47 40 19 4 40 26.5 7 1.5 M1 1-30 30 31.5 37 45 39 44 50 43 19 4 45 31.5 7 1.5 M121-35 35 36.5 42 50 44 49 53 46 20 4 50 36.5 7 1.5 M121-40 40 41.5 48 58 51 57 57 50 20 4 58 41.5 8.5 1.5 M121-45 45 46.5 53 63 56 62 61 54 20 4 63 46...
