机械洛阳铲成孔人工扩底钢筋砼灌注桩施工方案1

机械洛阳铲成孔人工扩底钢筋砼灌注桩施工方案1_第1页
1/10
机械洛阳铲成孔人工扩底钢筋砼灌注桩施工方案1_第2页
2/10
机械洛阳铲成孔人工扩底钢筋砼灌注桩施工方案1_第3页
3/10

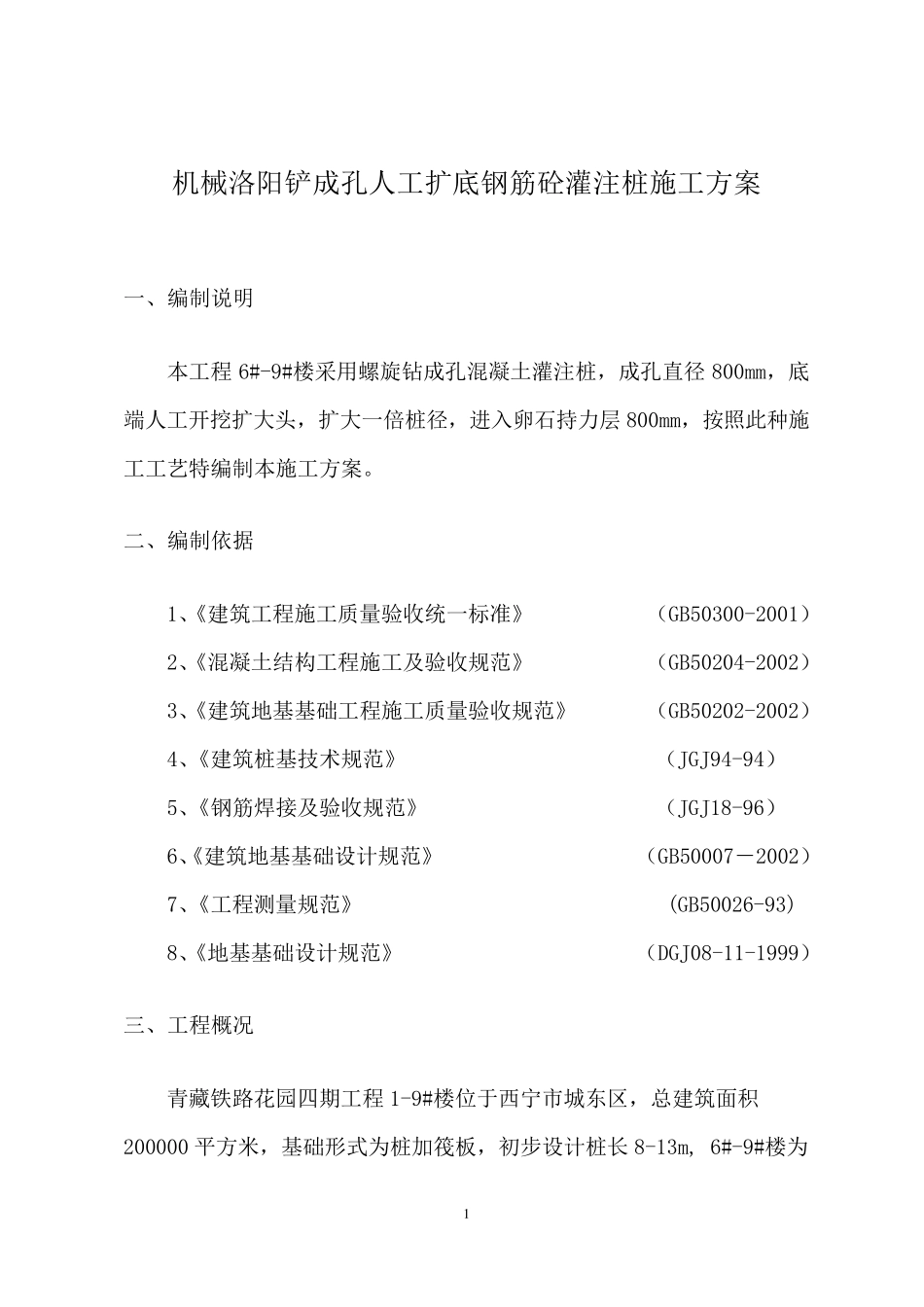

1 机械洛阳铲成孔人工扩底钢筋砼灌注桩施工方案 一、编制说明 本工程 6#-9#楼采用螺旋钻成孔混凝土灌注桩,成孔直径 800mm,底端人工开挖扩大头,扩大一倍桩径,进入卵石持力层 800mm,按照此种施工工艺特编制本施工方案。 二、编制依据 1、《建筑工程施工质量验收统一标准》 (GB50300-2001) 2、《混凝土结构工程施工及验收规范》 (GB50204-2002) 3、《建筑地基基础工程施工质量验收规范》 (GB50202-2002) 4、《建筑桩基技术规范》 (JGJ94-94) 5、《钢筋焊接及验收规范》 (JGJ18-96) 6、《建筑地基基础设计规范》 (GB50007-2002) 7、《工程测量规范》 (GB50026-93) 8、《地基基础设计规范》 (DGJ08-11-1999) 三、工程概况 青藏铁路花园四期工程 1-9#楼位于西宁市城东区,总建筑面积200000 平方米,基础形式为桩加筏板,初步设计桩长 8-13m, 6#-9#楼为 2 旋挖钻孔扩大头灌注桩,桩径800mm,桩身砼C40,抗渗等级S8(二级防水混凝土),中抗硫,主筋16Φ14,箍筋φ8@100/250,箍筋加密区 4000mm,加劲箍Φ14@2000mm。 四、地质情况 本工程所在场地地形平坦,地面高程 2227~2238,地貌单元属于湟水河南岸(右岸)Ⅰ级阶地。场地主要由回填土、黄土、卵石和风化泥岩等组成。 地下水位在地面以下 9.6~20.4m,属于空隙性潜水,无承压,隔水层为全风化泥岩。本工程处于湿陷性黄土区域,主要参数为:湿陷性黄土的厚度为 2—7m,黄土层厚度为 20m,高阶地湿陷系数δs 平均值为 0.070,低阶地湿陷系数δs 平均值为 0.050。 由于湿陷系数在 0.03 至 0.07 之间,所以湿陷程度为中等。 五、施工部署 1、主要施工技术 采用特制的直径与桩径一致的机械洛阳铲,利用卷扬机提升及下落进行挖土和垂直运输,取代工人在井下直接挖土,仅需要在桩底和枝盘处采用人工作业,从而减 少 了 工人在井下作业,降 低安 全风险 ,在能 够 确 保 桩的成孔质量 前 提下,提高了 工作效 率 ,加快 了 施工进度。 该 技术适 用于一般 工业与民 用建 筑 工程地基 处理 ,要求 地基 土质为 3 粘 土 、 粉 质 粘 土 等 直 立 性 较 好 的 土 层 , 且 地 下 水 位 低 的 土 层 。 尤 其 适 用于 黄 土 地 区 地 质 。 2、 技 术 原 理 桩 位 检 验 合 格 后 利 用 卷 扬 机 提 升 洛 阳 铲 , 洛 阳 铲 外 径 可...
