机械类课程设计之剪板机设计2011

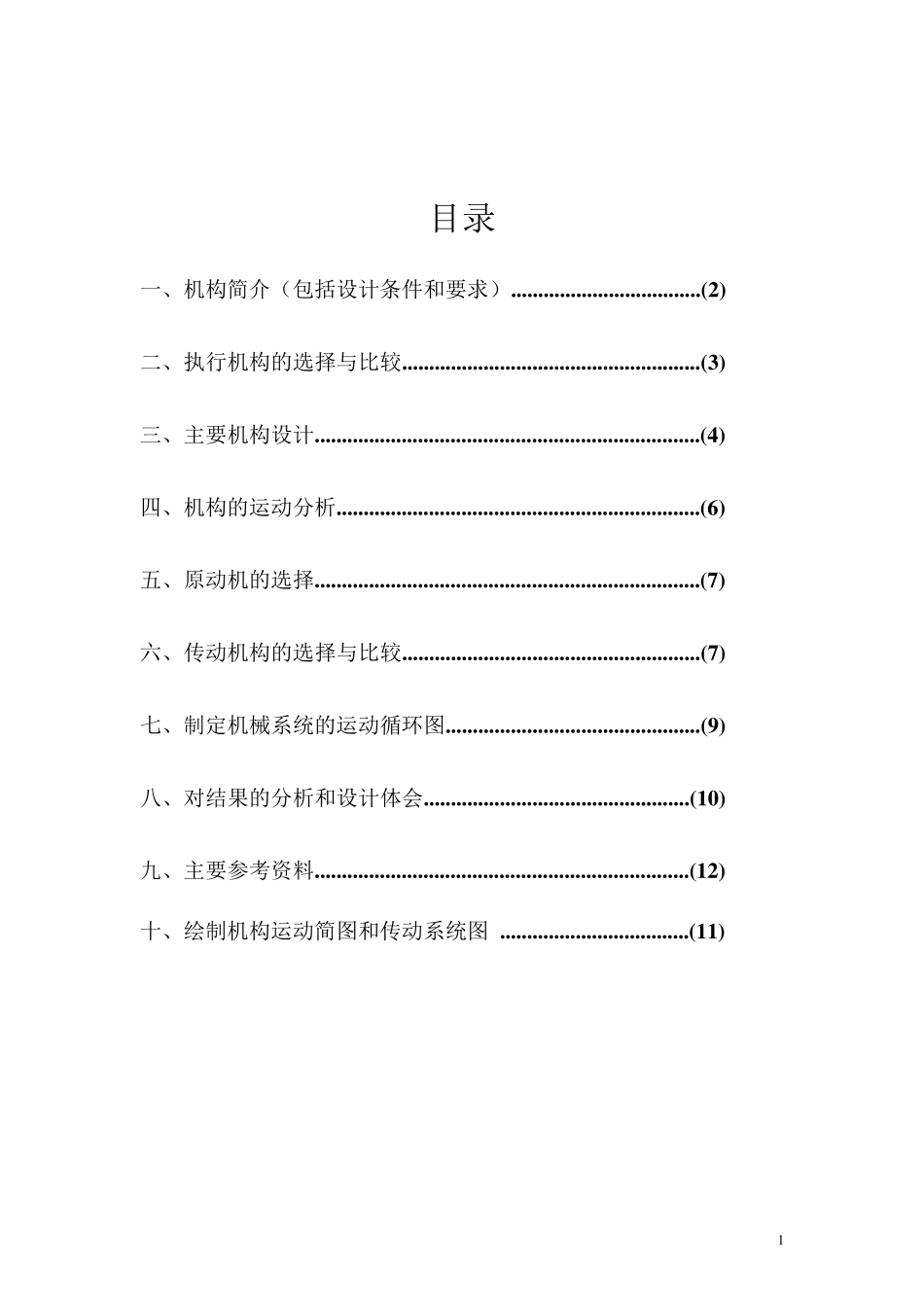

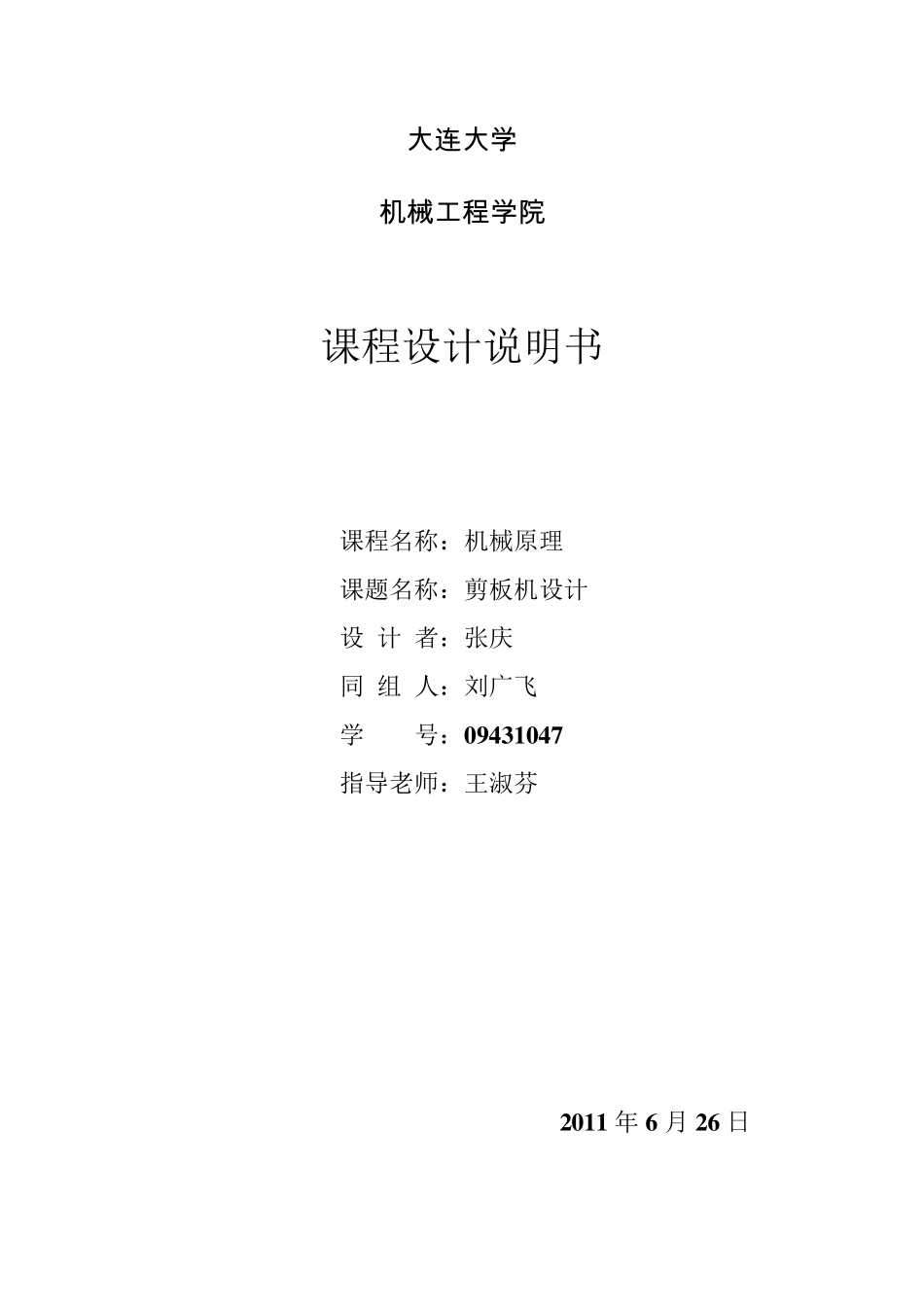

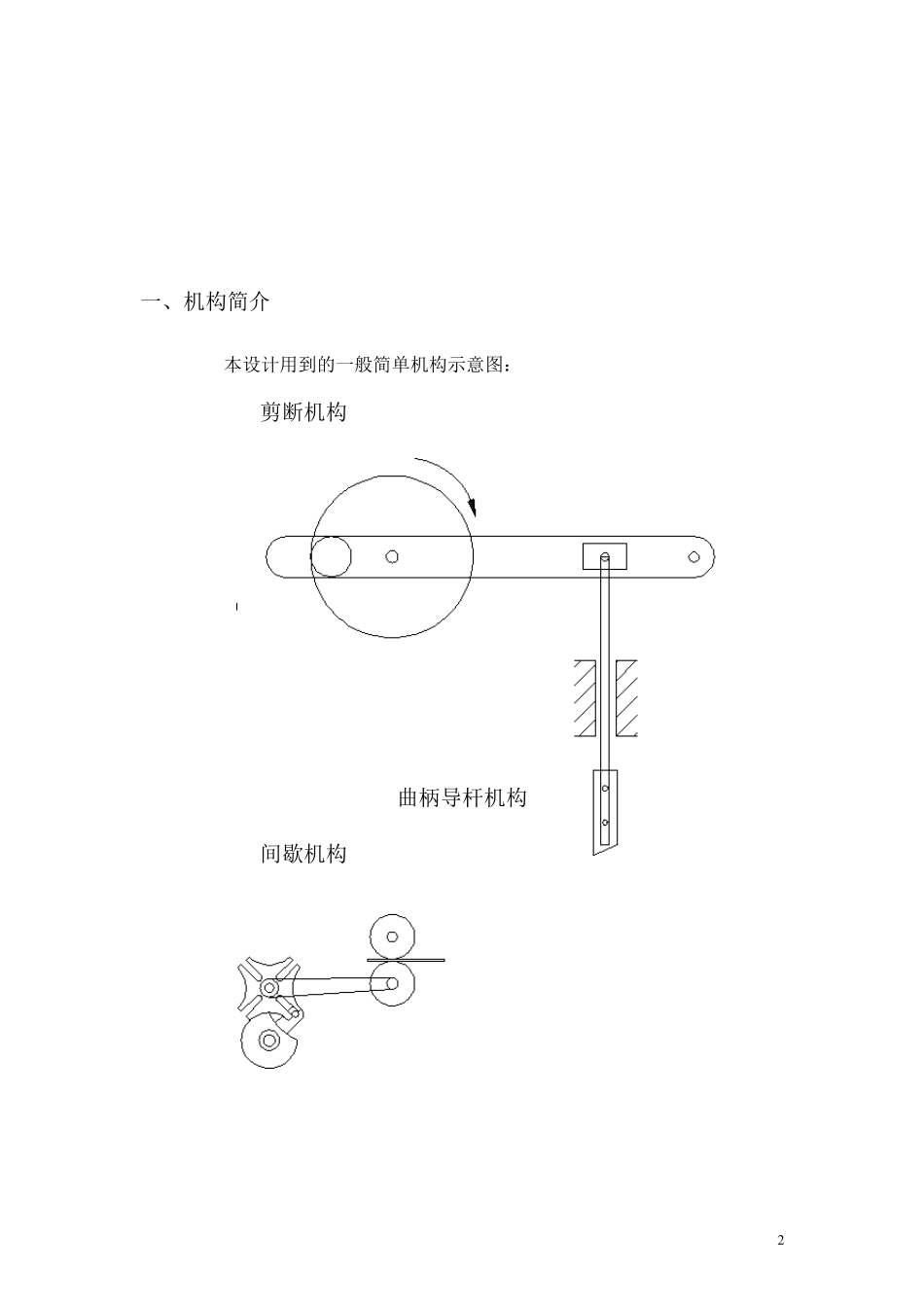

大连大学 机械工程学院 课程设计说明书 课程名称：机械原理 课题名称：剪板机设计 设 计 者：张庆 同 组 人：刘广飞 学 号：0 9 4 3 1 0 4 7 指导老师：王淑芬 2 0 1 1 年 6 月 2 6 日 1 目录 一、机构简介（包括设计条件和要求）...................................(2 ) 二、执行机构的选择与比较.......................................................(3 ) 三、主要机构设计.......................................................................(4 ) 四、机构的运动分析...................................................................(6 ) 五、原动机的选择.......................................................................(7 ) 六、传动机构的选择与比较.......................................................(7 ) 七、制定机械系统的运动循环图...............................................(9 ) 八、对结果的分析和设计体会.................................................(1 0 ) 九、主要参考资料.....................................................................(1 2 ) 十、绘制机构运动简图和传动系统图 ...................................(1 1 ) 2 一、机构简介 本设计用到的一般简单机构示意图： 1 剪断机构 曲柄导杆机构 2 间歇机构 3 槽轮机构 二、执行机构的选择与比较 剪断机构一：曲柄滑块机构 该机构通过原动件带动曲柄主动，从而带动滑块上下运动。 优点：结构简单； 不足：强度和稳定性不好，无急回运动。 剪断机构二：平底轮机构 4 该就由原动件带动凸轮转动，从而使推杆上下运动，实现剪切。 优点：结构简单 不足：滑动摩擦较大，弹簧额外耗能。 剪断机构二：曲柄导杆机构 该机构由主动轮带动摆动导槽，使其上下摆动，从而使导杆上下剪切。 优点：剪切力度大，有急回运动，提高了机械效率。 不足：有滑动摩擦。 5 三、主要机构设计 （一）送料装置如图所示： 通过两个轮子的转动从而带动板料运动。 行程选用 2000mm，按照图示机构有： 行程 H=n d n为滚子转动圈数，d 为滚子直径。 为方便设计传动比选用滚子周长为：400mm 又直径 d=周长/ 所以可算得直径为：127.324mm 此时滚子转动五圈即达到要求行程。 （二）剪断机构 针轮的转动图示，转向为逆时针。当转到图一位置时...
