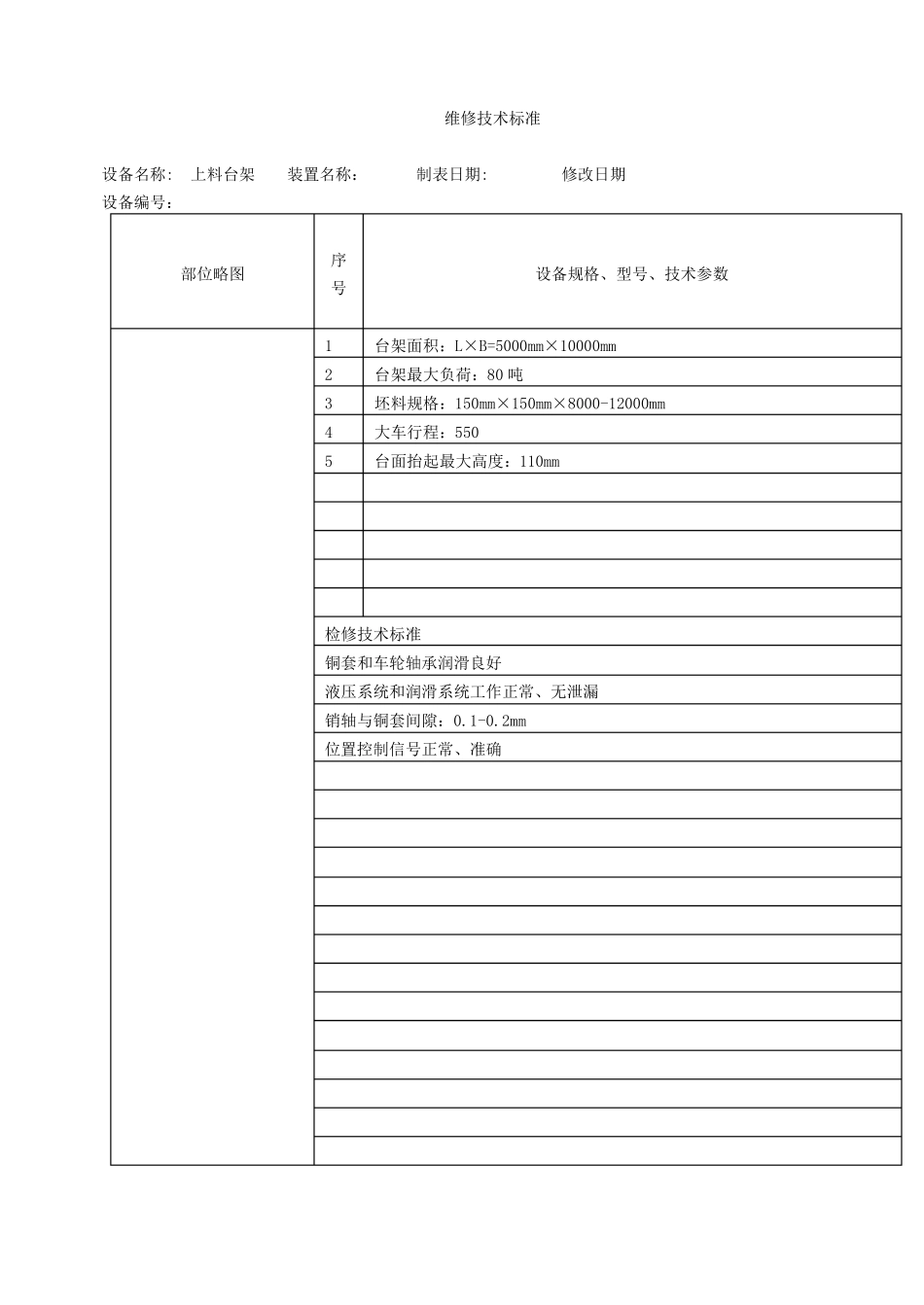

维修技术标准 设备名称: 上料台架 装置名称： 制表日期: 修改日期 设备编号： 部位略图 序号 设备规格、型号、技术参数 1 台架面积：L×B=5000mm×10000mm 2 台架最大负荷：80 吨 3 坯料规格：150mm×150mm×8000-12000mm 4 大车行程：550 5 台面抬起最大高度：110mm 检修技术标准 铜套和车轮轴承润滑良好 液压系统和润滑系统工作正常、无泄漏 销轴与铜套间隙：0.1-0.2mm 位置控制信号正常、准确 1 维修技术标准 设备名称: 卸料小车 装置名称： 制表日期: 修改日期 设备编号： 部位略图 序号 设备规格、型号、技术参数 1 坯料规格：150mm×150mm×8000-12000mm 2 水平移动行程：1800mm 3 坯料抬起行程： 维修技术标准 液压系统和润滑系统工作正常、无泄漏 位置控制信号正常、准确 2 维修技术标准 设备名称: 入炉辊道 装置名称： 制表日期: 修改日期 设备编号： 部位略图 序号 设备规格、型号、技术参数 1 辊子直径：310mm 2 辊身工作长度：450mm 3 圆周速度：1m/s 4 齿轮马达速比：30.1 5 电机规格型号：M2AT100L4/2.2KW 6 减速机型号：R5E/30.1 检修技术标准 轴承座地脚及挡铁无松动、无开焊 辊道中心线偏差≤0.2mm 辊面标高偏差±0.5 辊面水平度≤0.1mm/M 相邻辊面标高偏差≤0.2mm 联轴器同心度≤0.1mm 联轴器端面倾斜度≤0.1mm 脂润滑管路无泄漏 3 维修技术标准 设备名称: 退坯辊道 装置名称： 制表日期: 修改日期 设备编号： 部位略图 序号 设备规格、型号、技术参数 1 辊子直径：310mm 2 辊身工作长度：450mm 3 圆周速度：1m/s 4 齿轮马达速比：56.6 5 电机规格型号：M2AT112L4/2.2KW 6 减速机型号：R5E/56.6 检修技术标准 轴承座地脚及挡铁无松动、无开焊 辊道中心线偏差≤0.2mm 辊面标高偏差±0.5 辊面水平度≤0.1mm/M 相邻辊面标高偏差≤0.2mm 联轴器同心度≤0.1mm 联轴器端面倾斜度≤0.1mm 脂润滑管路无泄漏 4 维修技术标准 设备名称: 装料辊道 装置名称： 制表日期: 修改日期 设备编号： 部位略图 序 号 设备规格、型号、技术参数 1 辊子直径：335 2 辊身长度：300 3 辊子间距：900 4 圆周速度：0-1.2 5 减速机规格型号：YYSCW140/20 速比 I=20 6 电机规格型号：YTSP100/2.2KW/1490RPM 检修技术标准 轴承座地脚及挡铁无松动、无开焊 辊道中心线偏差≤0.2mm 辊面标高偏差±0.5 相邻辊面标...
