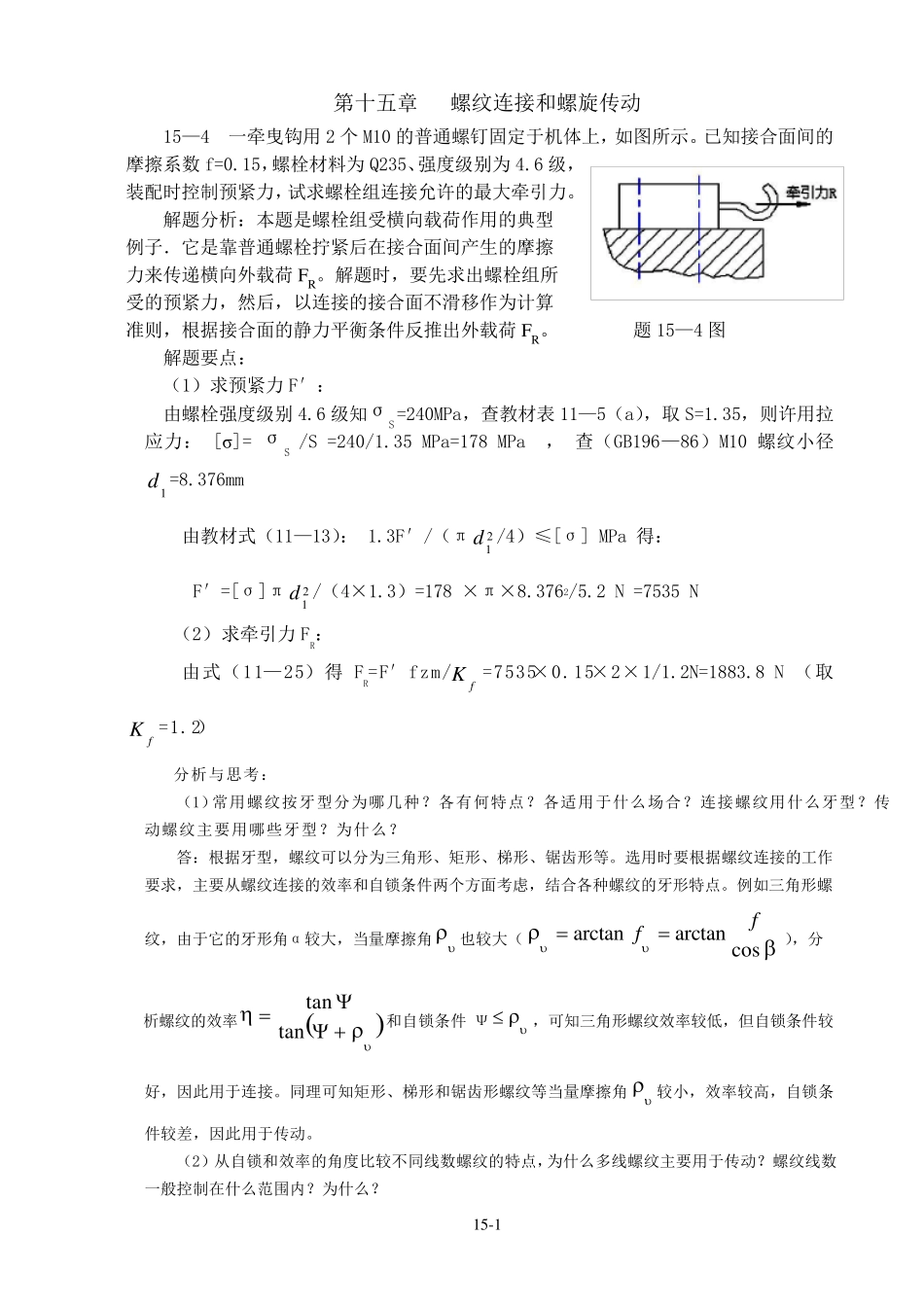

第 十 五 章 螺 纹 连 接 和 螺 旋 传 动 15-1 15— 4 一 牵 曳 钩 用 2 个 M10 的 普 通 螺 钉 固 定 于 机 体 上 ， 如 图 所 示 。 已 知 接 合 面 间 的摩 擦 系 数 f=0.15，螺 栓 材 料 为 Q235、强 度 级 别 为 4.6 级 ，装 配 时 控 制 预 紧 力 ， 试 求 螺 栓 组 连 接 允 许 的 最 大 牵 引 力 。 解 题 分 析 ： 本 题 是 螺 栓 组 受 横 向 载 荷 作 用 的 典 型 例 子 ． 它 是 靠 普 通 螺 栓 拧 紧 后 在 接 合 面 间 产 生 的 摩 擦 力 来 传 递 横 向 外 载 荷 FR。 解 题 时 ， 要 先 求 出 螺 栓 组 所 受 的 预 紧 力 ， 然 后 ， 以 连 接 的 接 合 面 不 滑 移 作 为 计 算 准 则 ， 根 据 接 合 面 的 静 力 平 衡 条 件 反 推 出 外 载 荷 FR。 题 15— 4 图 解 题 要 点 ： （ 1） 求 预 紧 力 F′ ： 由 螺 栓 强 度 级 别 4.6 级 知 σS =240MPa， 查 教 材 表 11— 5（ a）， 取 S=1.35， 则 许 用 拉应力 ： [σ]= σS /S =240/1.35 MPa=178 MPa ， 查 （ GB196— 86） M10 螺 纹 小径d 1 =8.376mm 由 教 材 式（ 11— 13）： 1.3F′ /（ πd 21 /4） ≤[σ ] MPa 得： F′ =[σ ]πd 21 /（ 4×1.3） =178 ×π×8.3762/5.2 N =7535 N （ 2） 求 牵 引 力 FR： 由 式（ 11— 25） 得FR=F′ fzm/K f =7535×0.15×2×1/1.2N=1883.8 N （ 取K f =1.2） 分 析 与思考： （ 1） 常用 螺 纹 按牙型 分 为 哪几种？各有何特点 ？各适用 于 什么场合 ？连 接 螺 纹 用 什么牙型 ？传动 螺 纹 主要 用 哪些牙型 ？为 什么？ 答： 根 据 牙型 ， 螺 纹 可以 分 为 三角 形 、 矩 形 、 梯 形 、 锯 齿 形 等 。 选 用 时 要 根 据 螺 纹 连 接 的 工 作要 求 ， 主要 从 螺 纹 连 接 的 效 率 和 自 锁 条 件 两 个 方 面 考虑 ， 结 合 各种螺 纹 的 牙形 特点 。 例 如 三角 形 螺纹 ， 由 于 它 的 牙形 角 α 较 大 ， 当 量 摩 擦 角 也 较 大 （cosa...
