机械设计基础课程设计任务书

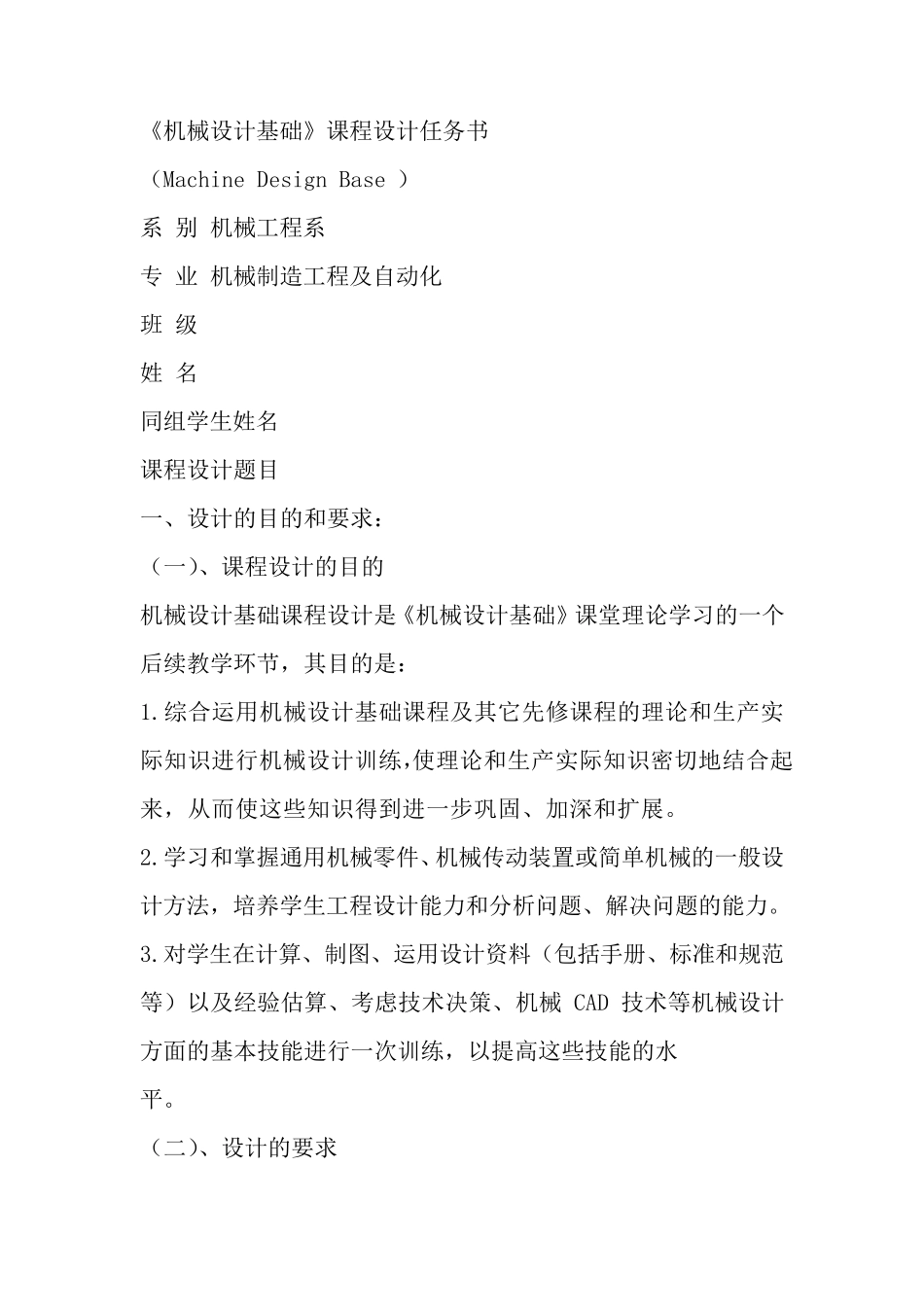

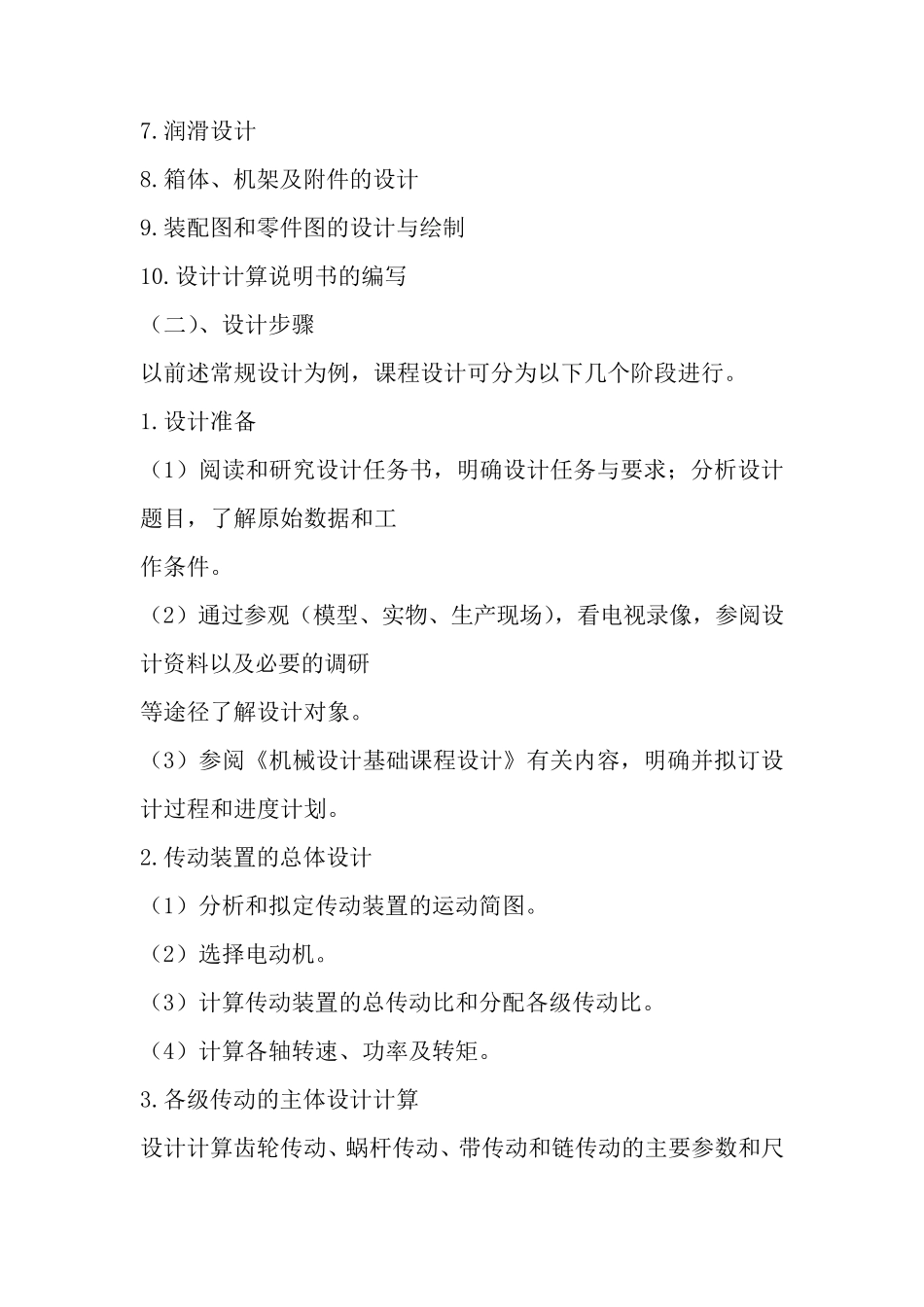

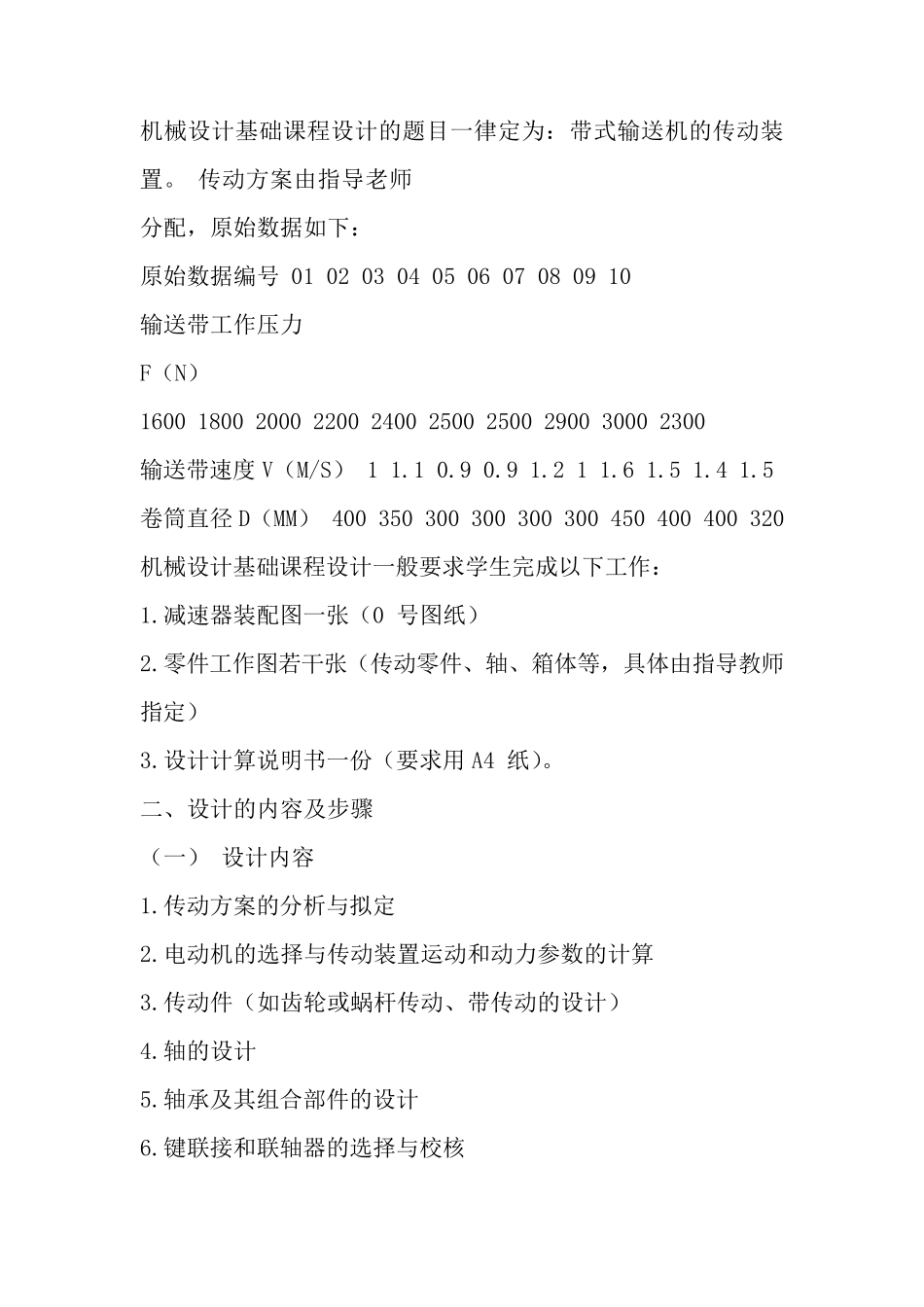

《机械设计基础》课程设计任务书 （Machine Design Base ） 系 别 机械工程系 专 业 机械制造工程及自动化 班 级 姓 名 同组学生姓名 课程设计题目 一、设计的目的和要求： （一）、课程设计的目的 机械设计基础课程设计是《机械设计基础》课堂理论学习的一个后续教学环节，其目的是： 1.综合运用机械设计基础课程及其它先修课程的理论和生产实际知识进行机械设计训练，使理论和生产实际知识密切地结合起来，从而使这些知识得到进一步巩固、加深和扩展。 2.学习和掌握通用机械零件、机械传动装置或简单机械的一般设计方法，培养学生工程设计能力和分析问题、解决问题的能力。 3.对学生在计算、制图、运用设计资料（包括手册、标准和规范等）以及经验估算、考虑技术决策、机械CAD 技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水 平。 （二）、设计的要求 机械设计基础课程设计的题目一律定为：带式输送机的传动装置。 传动方案由指导老师 分配，原始数据如下： 原始数据编号 01 02 03 04 05 06 07 08 09 10 输送带工作压力 F（N） 1600 1800 2000 2200 2400 2500 2500 2900 3000 2300 输送带速度V（M/S） 1 1.1 0.9 0.9 1.2 1 1.6 1.5 1.4 1.5 卷筒直径D（MM） 400 350 300 300 300 300 450 400 400 320 机械设计基础课程设计一般要求学生完成以下工作： 1.减速器装配图一张（0 号图纸） 2.零件工作图若干张（传动零件、轴、箱体等，具体由指导教师指定） 3.设计计算说明书一份（要求用 A4 纸）。 二、设计的内容及步骤 （一） 设计内容 1.传动方案的分析与拟定 2.电动机的选择与传动装置运动和动力参数的计算 3.传动件（如齿轮或蜗杆传动、带传动的设计） 4.轴的设计 5.轴承及其组合部件的设计 6.键联接和联轴器的选择与校核 7.润滑设计 8.箱体、机架及附件的设计 9.装配图和零件图的设计与绘制 10.设计计算说明书的编写 （二）、设计步骤 以前述常规设计为例，课程设计可分为以下几个阶段进行。 1.设计准备 （1）阅读和研究设计任务书，明确设计任务与要求；分析设计题目，了解原始数据和工 作条件。 （2）通过参观（模型、实物、生产现场），看电视录像，参阅设计资料以及必要的调研 等途径了解设计对象。 （3）参阅《机械设计基础课程设计》有关内容，明确并拟订设计过程和进度计划。 2.传动装置的总体设计 （1）分析...
