机械设计基础课程设计单级减速器

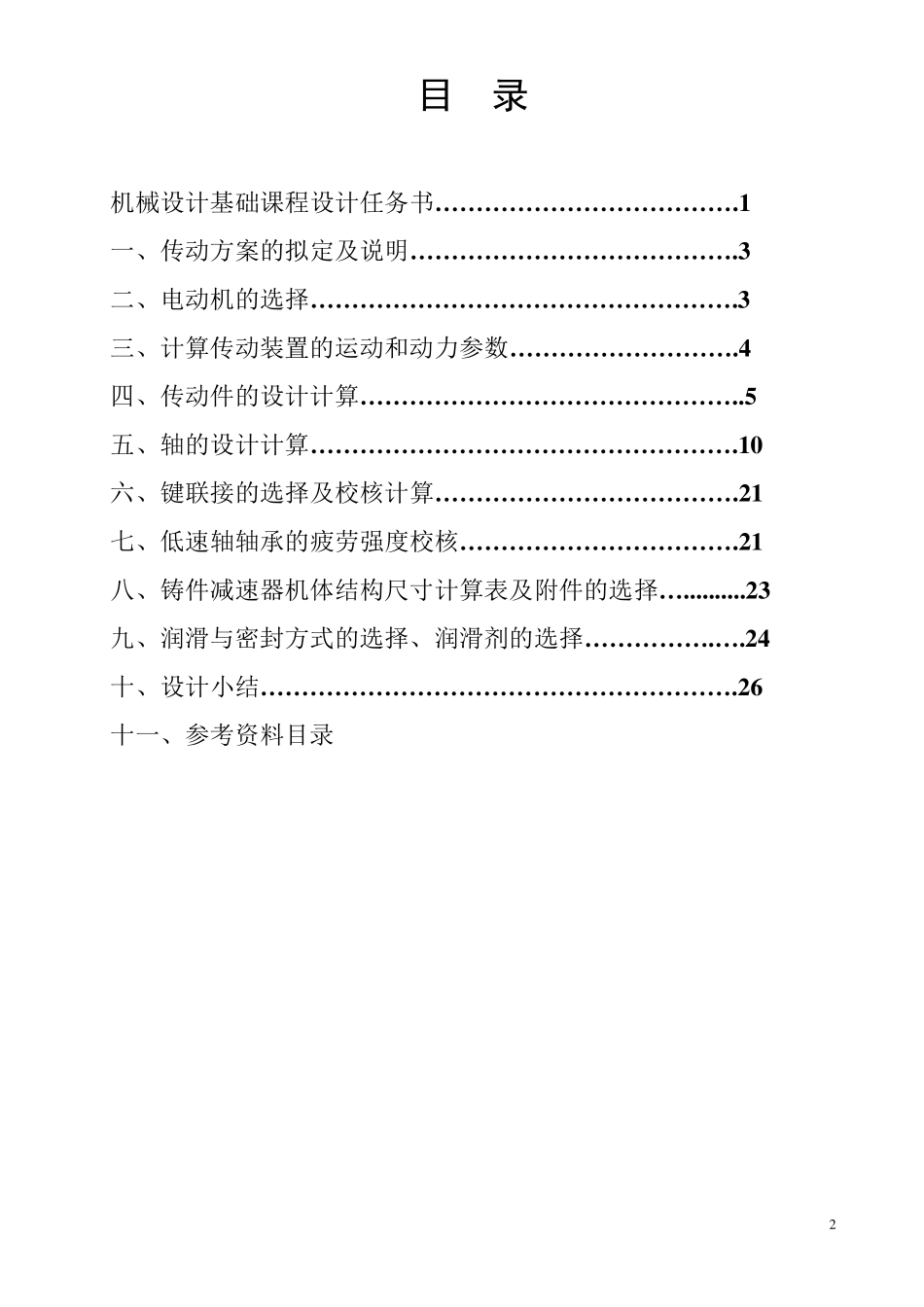

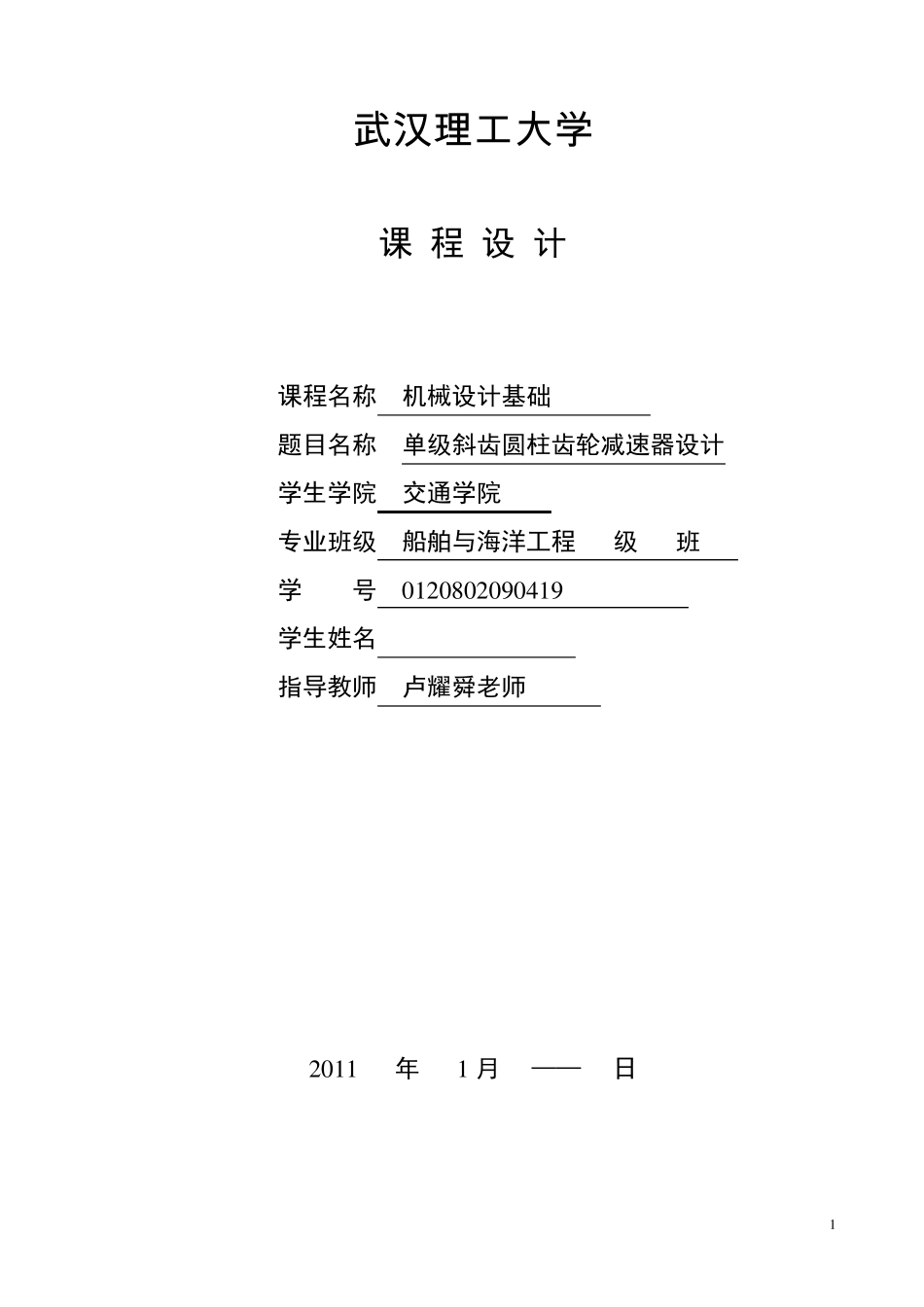

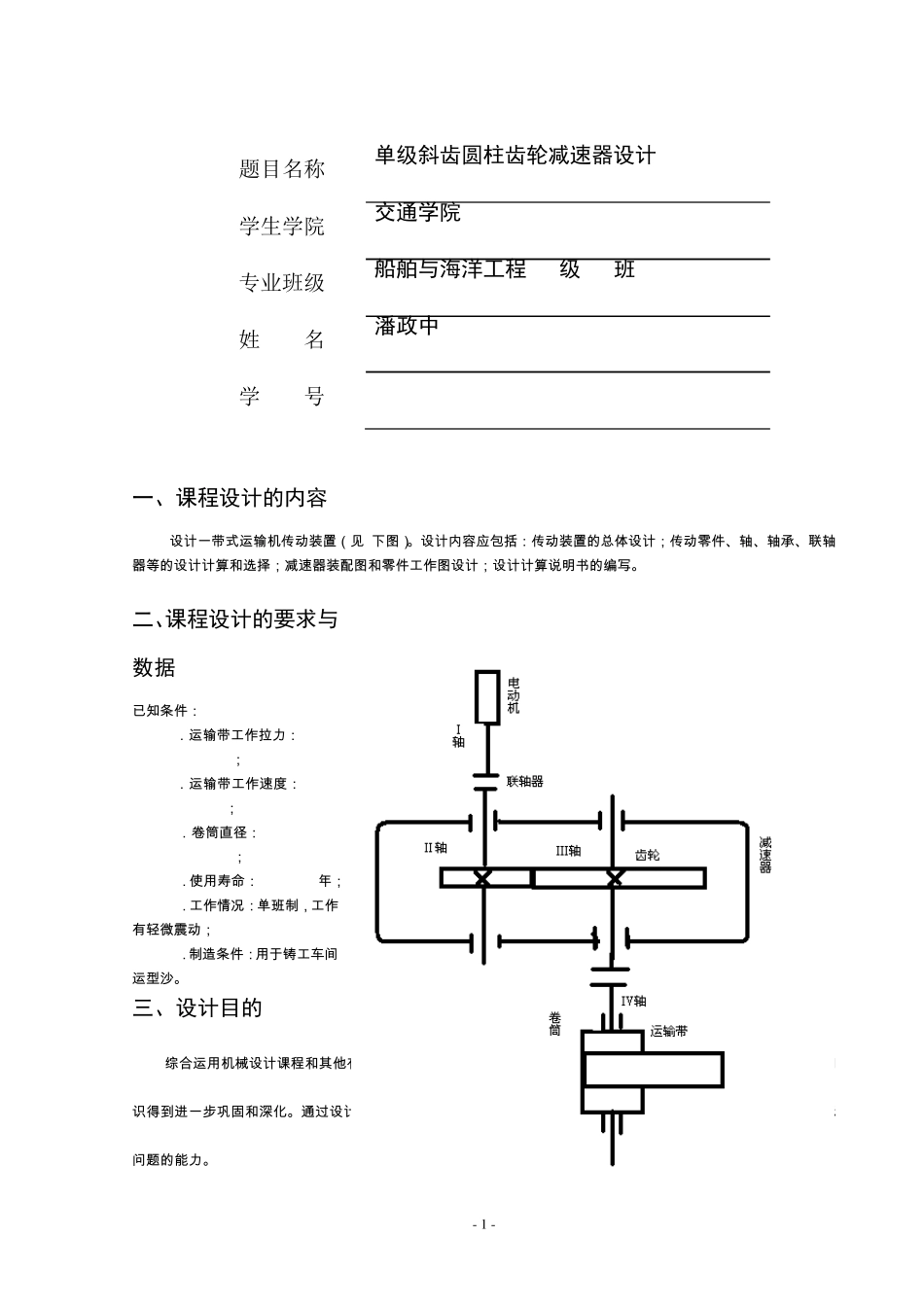

1 武 汉 理 工 大学 课 程 设 计 课程名称 机械设计基础 题目名称__单级斜齿圆柱齿轮减速器设计 _ 学生学院 交通学院 专业班级 船舶与海洋工程08级04班 学 号 0 1 2 0 8 0 2 0 9 0 4 1 9 学生姓名 指导教师 卢耀舜老师 2 0 1 1 年 1 月10——21日 2 目 录 机械设计基础课程设计任务书……………………………….1 一、传动方案的拟定及说明………………………………….3 二、电动机的选择…………………………………………….3 三、计算传动装置的运动和动力参数……………………….4 四、传动件的设计计算………………………………………..5 五、轴的设计计算…………………………………………….1 0 六、键联接的选择及校核计算……………………………….2 1 七、低速轴轴承的疲劳强度校核…………………………….2 1 八、铸件减速器机体结构尺寸计算表及附件的选择…..........2 3 九、润滑与密封方式的选择、润滑剂的选择…………….….2 4 十、设计小结………………………………………………….2 6 十一、参考资料目录 - 1 - 题目名称 单级斜齿圆柱齿轮减速器设计 学生学院 交通学院 专业班级 船舶与海洋工程08级04班 姓 名 潘政中 学 号 0120802090419 一、课程设计的内容 设 计 一 带 式 运 输 机 传 动 装 置 （ 见 下 图 ）。 设 计 内 容 应 包 括 ： 传 动 装 置 的 总 体 设 计 ； 传 动 零 件 、轴、轴承、联轴器等的 设 计 计 算和选择； 减速器装 配图 和零 件 工作图 设 计 ； 设 计 计 算说明书的 编写。 二、课程设计的要求与数据 已知条件 ： 1．运 输 带 工作拉力： F = 0.9 kN； 2．运 输 带 工作速度： v = 2.5 m/s； 3．卷筒直径： D = 250 mm； 4．使用寿命： 10年； 5．工作情况： 单班制，工作有轻微震动 ； 6．制造条件 ： 用于铸工车间运 型沙。 三、设计目的 1.综合运 用机 械设 计 课程和其他有关先修课程的 理论及生产实践的 知识去分析和解决机 械设 计 问题，并使所学知识得到进一 步巩固和深化。 通过设 计 实践，掌握机 械设 计 的 一 般规律，树立正确的 设 计 思想，培养分析和解决实际问题的 能力。 - 2 - 2.培 养 机 械 设 计 的 基 本 技 能 。 计 算 和 绘 图 ， 运 用 标...
