机械设计螺旋传动设计(千斤顶)

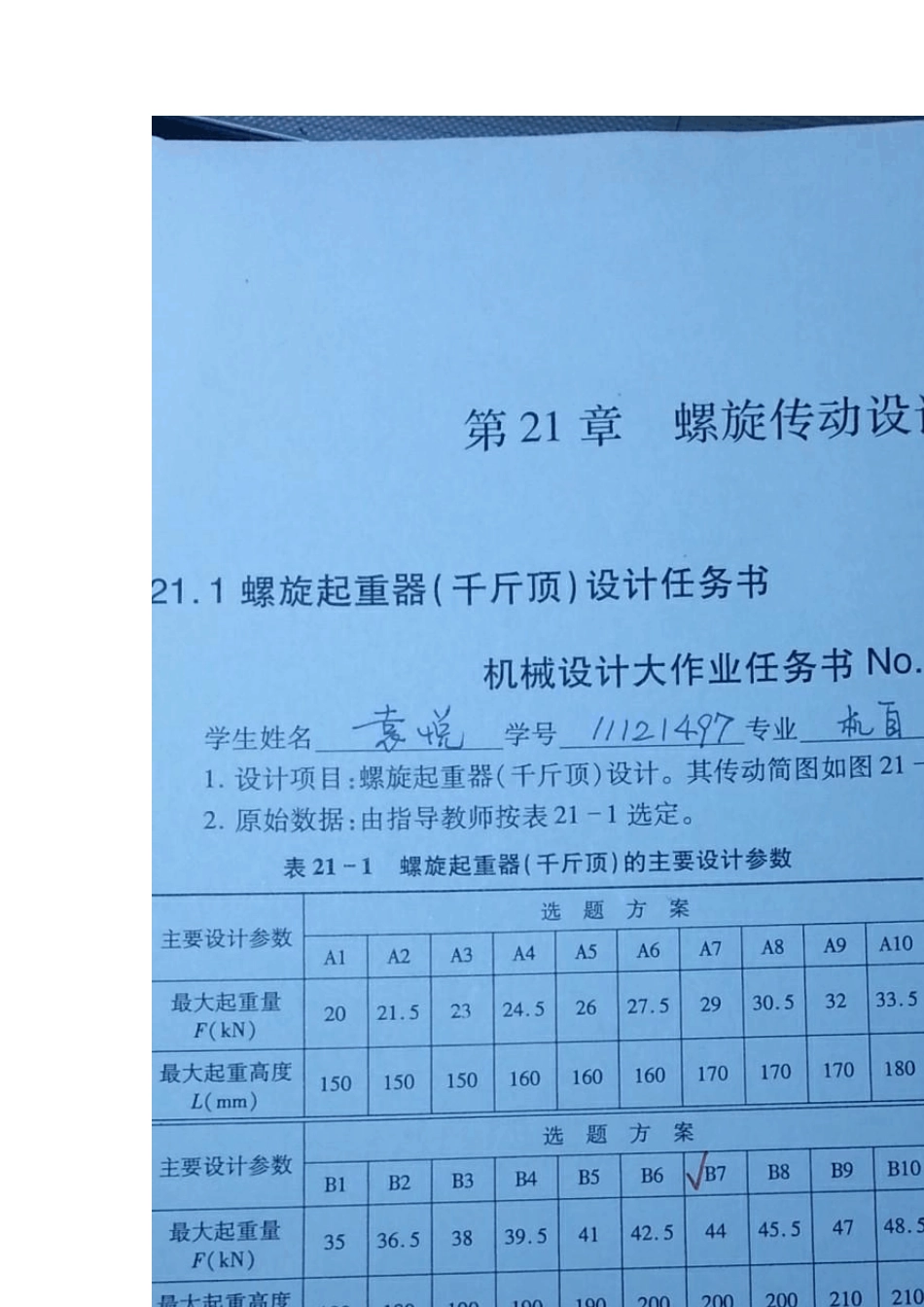

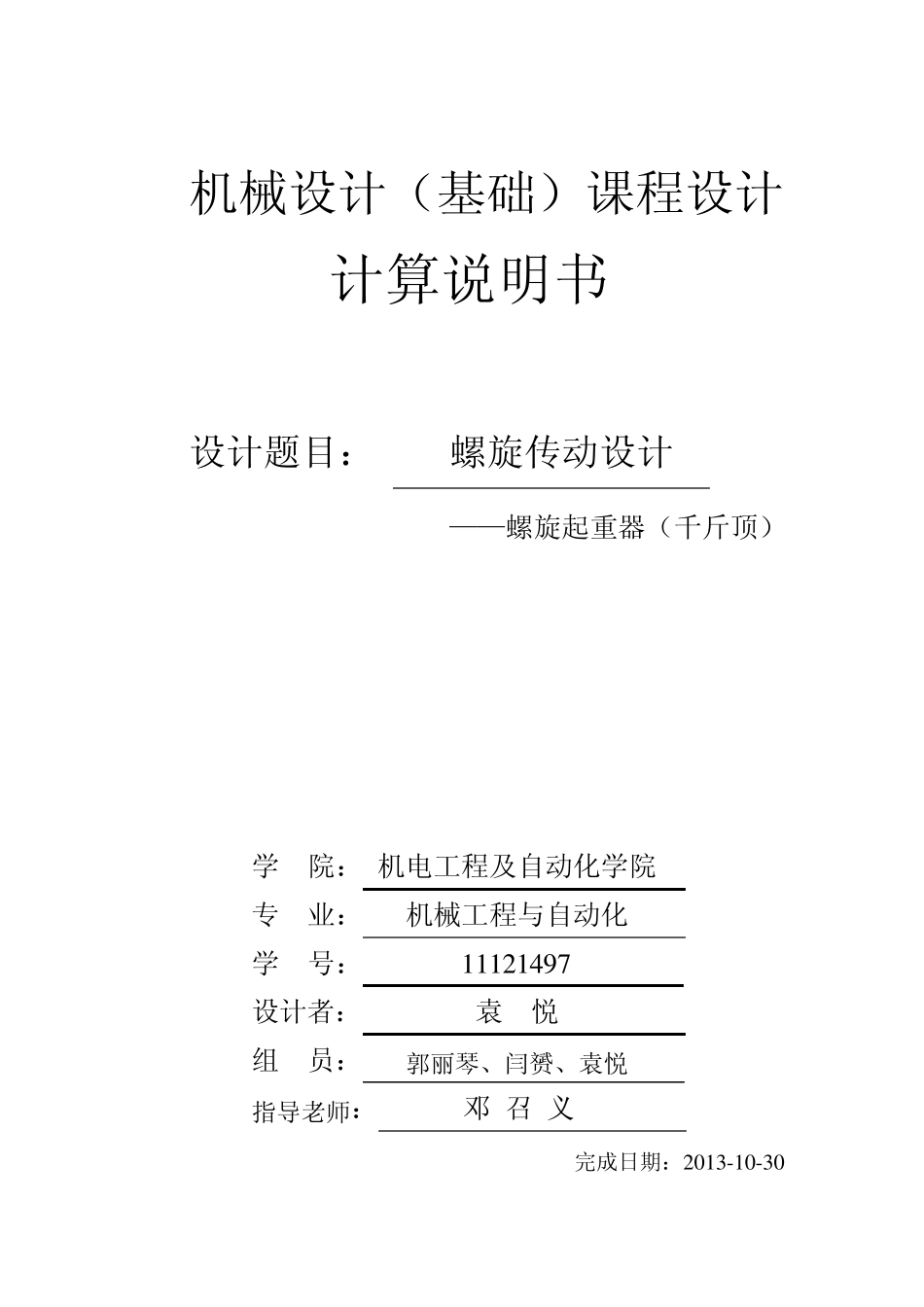

机械设计（基础）课程设计 计算说明书 设计题目： 螺旋传动设计 ——螺旋起重器（千斤顶） 学 院： 机电工程及自动化学院 专 业： 机械工程与自动化 学 号： 1 1 1 2 1 4 9 7 设计者： 袁 悦 组 员： 郭丽琴、闫赟、袁悦 指导老师： 邓 召 义 完成日期：2 0 1 3 -1 0 -3 0 计算及说明 主要结果 一、设计题目 螺旋起重器（千斤顶） 已知条件：起重量 F=44KN，最大起重高度 L=200mm。 二、确定螺纹牙型及螺纹基本尺寸 1）、螺纹牙型的选择 滑动螺旋的牙型可以采用梯形螺纹、矩形螺纹和锯齿形螺纹；螺旋传动常采用梯形螺纹和矩形螺纹。梯形螺纹的工艺性好，牙根强度高，对中性好，矩形螺纹效率高，但其牙根强度低，加工精度低，目前已经逐渐被梯形螺纹所取代。 2）、螺纹基本尺寸的选择 螺纹中径按螺母螺纹牙面得耐磨性计算，对于梯形螺纹，h=0.5P,则有，中径：32644 100.80.8[ ]1.524 10Fdp27.97mm 式中：1.5,[ ]24pMPa  对于梯形螺纹，查表 4-5，选取 P=6mm；查表 4-6，得： 螺杆标准中径229dmm，小径325dmm，大径32dmm； 螺母标准中径229Dmm，小径126Dmm，大径433Dmm。 三、螺杆的设计计算 1）、材料 螺杆常用的材料为 Q235、Q275、35 钢和 45 钢。对于重要传动，要求较高耐磨性，需进行热处理，可选用 40Cr 或 65Mn。此处选用 45钢。故σ s=355MPa，查表 21-3 得5~3][s ，取[σ ]=115MPa; σ b=600MPa。 2）、螺杆结构 螺杆上端需用支撑托杯和插装手柄，故此处应加大直径，其结构如图 1 所示。图中 L 为最大起重，H 为螺母高度，手柄孔径kd 的大小应根据手柄直径pd 决定，一般取mmddpk5.0。为了便于切制螺纹，应设退刀槽，退刀槽处的直径cd 要比螺纹小径3d 小 0.2~0.5mm。退刀 F=44KN L=200mm 梯形螺纹 P=6mm 229dmm325dmm 32dmm 229Dmm 126Dmm433Dmm 45 钢 σ s=355MPa [σ ]=115MPa; σ b=600MPa 槽的宽度 Pb5.1。为了便于螺杆旋入螺母，螺杆下端应制有倒角，如 图a 所示。 3）、自锁性校核 自锁条件为： v  式中： ——螺纹升角，2arctan dnP ； v ——当量摩擦角，vvffarctancosarctan；  ——螺纹牙侧角, o152  ; f ——摩擦因数，取15.0f； vf ——螺纹副的当量摩擦因数。 由于影响摩擦因数的因素...
