机械设计课程设计带式运输机传动装置

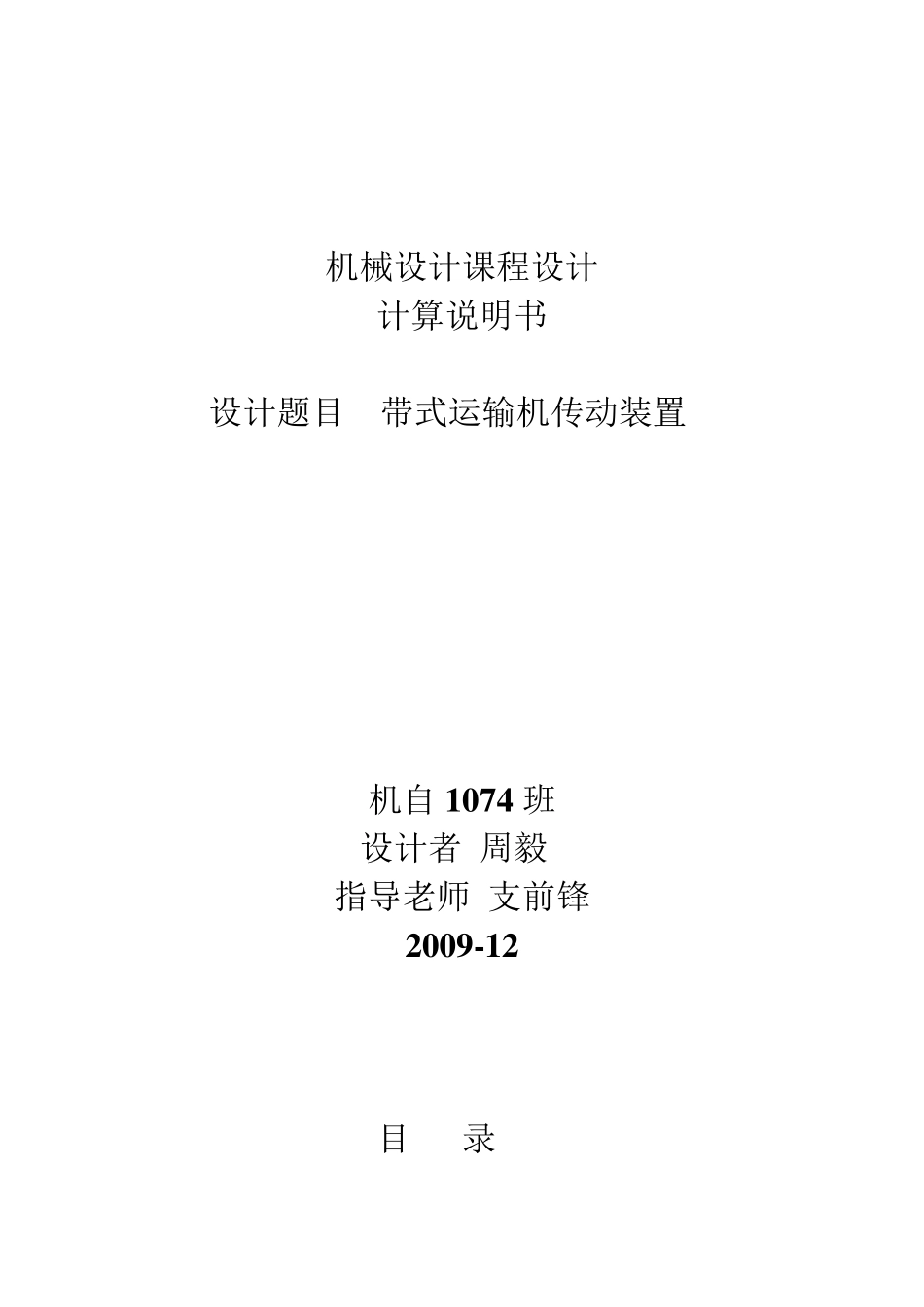

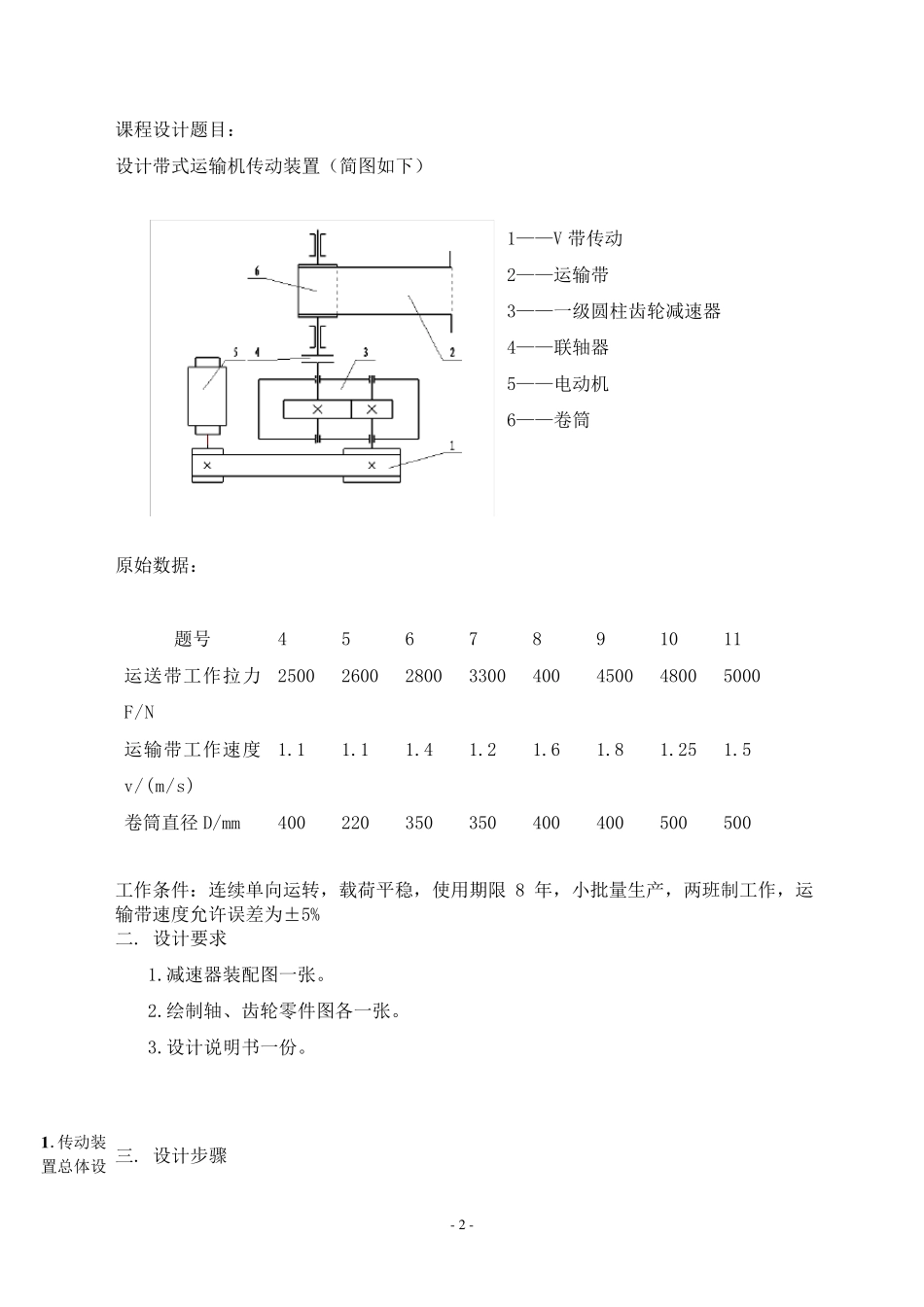

机械设计课程设计 计算说明书 设计题目 带式运输机传动装置 机自 1 0 7 4 班 设计者 周毅 指导老师 支前锋 2 0 0 9 -1 2 目 录 - 1 - 一 课程设计任务书 2 二 设计要求 2 三 设计步骤 2 1. 传动装置总体设计方案 3 2. 电动机的选择 4 3. 确定传动装置的总传动比和分配传动比 5 4. 计算传动装置的运动和动力参数 6 5. 设计 V 带和带轮 7 6. 齿轮的设计 9 7. 滚动轴承和传动轴的设计 14 8. 键联接设计 28 9. 箱体结构的设计 29 10.润滑密封设计 31 11.联轴器设计 32 四 设计小结 32 五 参考资料 32 111 一 课程设计任务书 - 2 - 1．传动装置总体设课程设计题目： 设计带式运输机传动装置（简图如下） 1——V 带传动 2——运输带 3——一级圆柱齿轮减速器 4——联轴器 5——电动机 6——卷筒 原始数据： 题号 4 5 6 7 8 9 10 11 运送带工作拉力F/N 2500 2600 2800 3300 400 4500 4800 5000 运输带工作速度v/(m/s) 1.1 1.1 1.4 1.2 1.6 1.8 1.25 1.5 卷筒直径D/mm 400 220 350 350 400 400 500 500 工作条件：连续单向运转，载荷平稳，使用期限8 年，小批量生产，两班制工作，运输带速度允许误差为±5% 二. 设计要求 1.减速器装配图一张。 2.绘制轴、齿轮零件图各一张。 3.设计说明书一份。 三. 设计步骤 - 3 - 计方案 2 、电动机 的1. 传动装置总体设计方案 本组设计数据： 第十一组数据：运送带工作拉力 F/N 5000 。 运输带工作速度 v/(m/s) 1.5 。 卷筒直径 D/mm 500 。 1）减速器为二级同轴式圆柱齿轮减速器。 3) 方案简图如上图 4）该方案的优缺点：该工作机有轻微振动，由于 V 带有缓冲吸振能力，采用 V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用 V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分一级圆柱齿轮减速，这是一级减速器中应用最广泛的一种。原动机部分为 Y 系列三相交流 异步电动机。总体来讲，该传动方案满足工作机的性能要求，适应工作条件、工作可靠，此外还结构简单、尺寸紧凑、成本低传动效率高。 2、电动机的选择 1）选择电动机的类型 NF1 2 0 0 smv7.1 mmD2 7 0 - 4 - 选择 1）选择 电动机 的类型 2）选择 电动机 的容量 3）确定电动机转速 按工作要...
