机械识图电子教案

机械识图电子教案_第1页
1/31

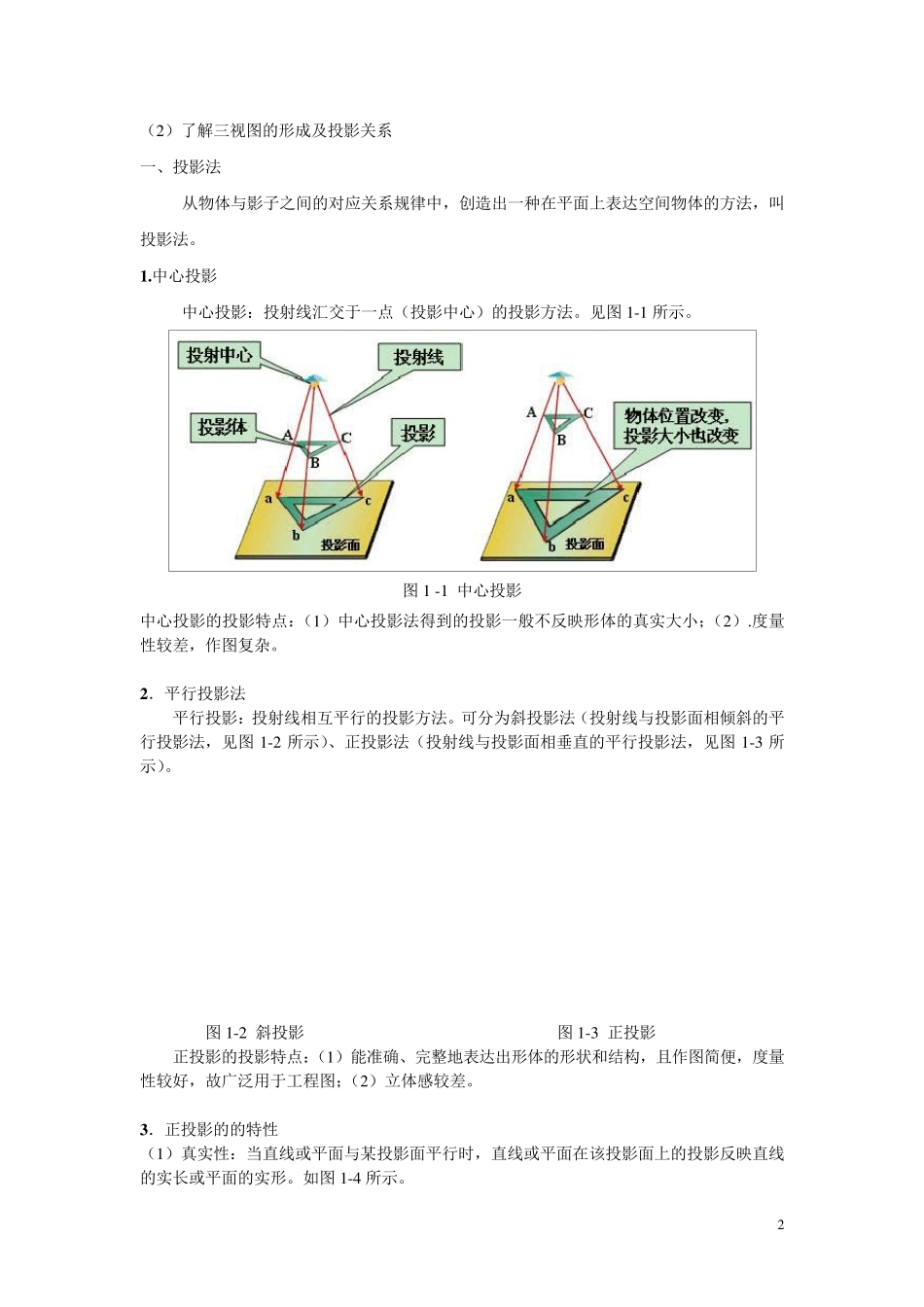

机械识图电子教案_第2页
2/31
机械识图电子教案_第3页
3/31
1 机械识图篇电子教案 绪 论 一、本篇学习的对象 (1 ) 工程图样 在工程技术中,根据投影原理、国家标准或有关规定,准确的表示工程对象,并注有必要的技术说明的图,简称图样。 (2 ) 工程图样的作用 工程领域表达和交流技术思想的重要工具,是工程技术部门的一项重要技术文件,或者说,工程图样是工程与产品信息的载体,是工程界表达、交流的语言。 (3 ) 工程图样的种类 建筑图样、水利图样、电气图样、机械图样等等。 (4 ) 本篇学习的主要对象 机械图样的识图 二、本篇学习的主要内容 (1 )技术制图、机械制图等国家标准的有关基本规定; (2 )正投影的基本理论和用正投影法绘制图样的方法; (3 )机件的常用表达方法; (4 )机械常用件、标准件的基本规定画法; (5 )初步阅读机械图样。 三、本篇学习的目标 (1 ) 培养正确阅读工程图样的基本能力; (2 ) 培养和发展空间想象能力、空间逻辑思维能力和创新思维能力; (3 ) 培养实践的观点、科学的思考方法以及认真细致的工作作风 四、本篇的学习方法 1 .上课认真听讲,课后及时复习,搞清投影理论的基本方法,掌握几何元素与它们的投影之间的关系; 2 .要多读多想,不断地由二维到三维和三维到二维的反复练习,逐步提高空间想象力和空间分析能力; 3 .在识图过程中,养成应用国家标准有关规定的习惯,初步具有查阅和使用有关手册的能力; 第一章 投影基础 1 .1 正投影和视图 教学目标 (1 )了解投影法的基本概念和正投影的基本性质 2 (2 )了解三视图的形成及投影关系 一、投影法 从物体与影子之间的对应关系规律中,创造出一种在平面上表达空间物体的方法,叫投影法。 1 .中心投影 中心投影:投射线汇交于一点(投影中心)的投影方法。见图1 -1 所示。 图1 -1 中心投影 中心投影的投影特点:(1 )中心投影法得到的投影一般不反映形体的真实大小;(2 ).度量性较差,作图复杂。 2 .平行投影法 平行投影:投射线相互平行的投影方法。可分为斜投影法(投射线与投影面相倾斜的平行投影法,见图1 -2 所示)、正投影法(投射线与投影面相垂直的平行投影法,见图1 -3 所示)。 图1 -2 斜投影 图1 -3 正投影 正投影的投影特点:(1 )能准确、完整地表达出形体的形状和结构,且作图简便,度量性较好,故广泛用于工程图;(2 )立体感较差。 3 .正投影的的特性 (1 )真实性:当直线或平面与某...
