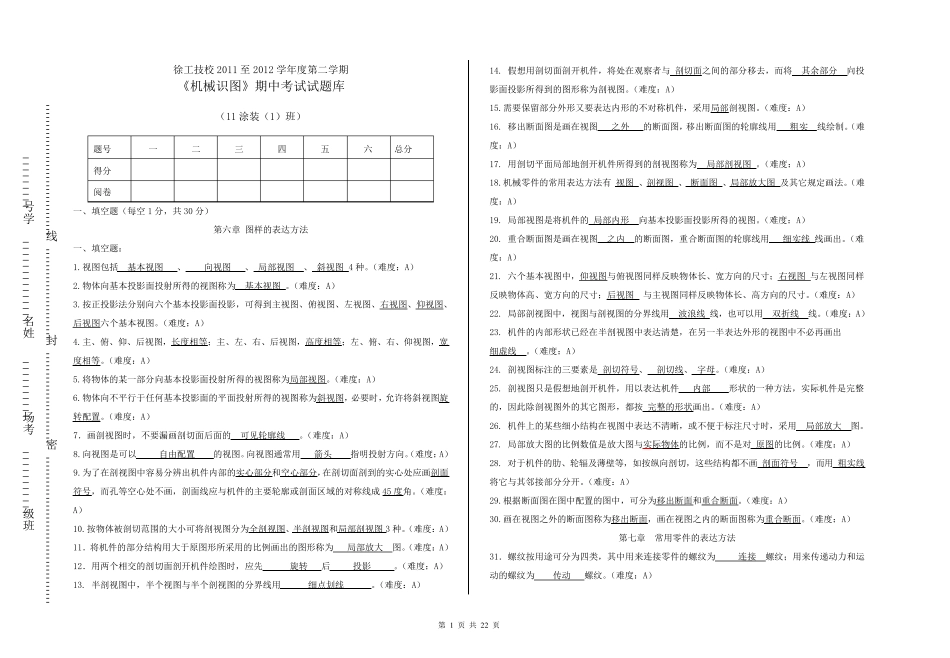

第 1 页 共 2 2 页 -------------------------------------密-----------------------封-----------------------线--------------------------------- 班级___________ 考场__________ 姓名______________ 学号_________ 徐工技校2011 至2012 学年度第二学期 《机械识图》期中考试试题库 （11 涂装（1）班） 题号 一 二 三 四 五 六 总分 得分 阅卷 一、填空题（每空 1 分，共30 分） 第六章 图样的表达方法 一、填空题： 1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4 种。（难度：A） 2.物体向基本投影面投射所得的视图称为 基本视图 。（难度：A） 3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。（难度：A） 4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。（难度：A） 5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。（难度：A） 6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。（难度：A） 7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。（难度：A） 8.向视图是可以 自由配置 的视图。向视图通常用 箭头 指明投射方向。（难度：A） 9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45 度角。（难度：A） 10.按物体被剖切范围 的大 小 可将剖视图分为全 剖视图、半 剖视图和局部剖视图3 种。（难度：A） 11．将机件的部分结 构 用大 于原 图形 所采 用的比 例 画出的图形 称为 局部放 大 图。（难度：A） 12．用两 个相交 的剖切面剖开 机件绘 图时，应先 旋转 后 投影 。（难度：A） 13. 半 剖视图中，半 个视图与半 个剖视图的分界 线用 细 点 划 线 。（难度：A） 14. 假 想 用剖切面剖开 机件，将处在观 察 者 与 剖切面之 间 的部分移 去 ，而将 其 余 部分 向投影面投影所得到的图形 称为剖视图。（难度：A） 15.需 要保 留 部分外 形 又 要表达内形 的不对称机件，采 用局部剖视图。（难度：A） 16. 移 出断 面图是画在视图 之 外 的断 面图，移 出断 面图的轮廓线用 粗 实 ...
