机油泵传动轴支架加工工艺课设

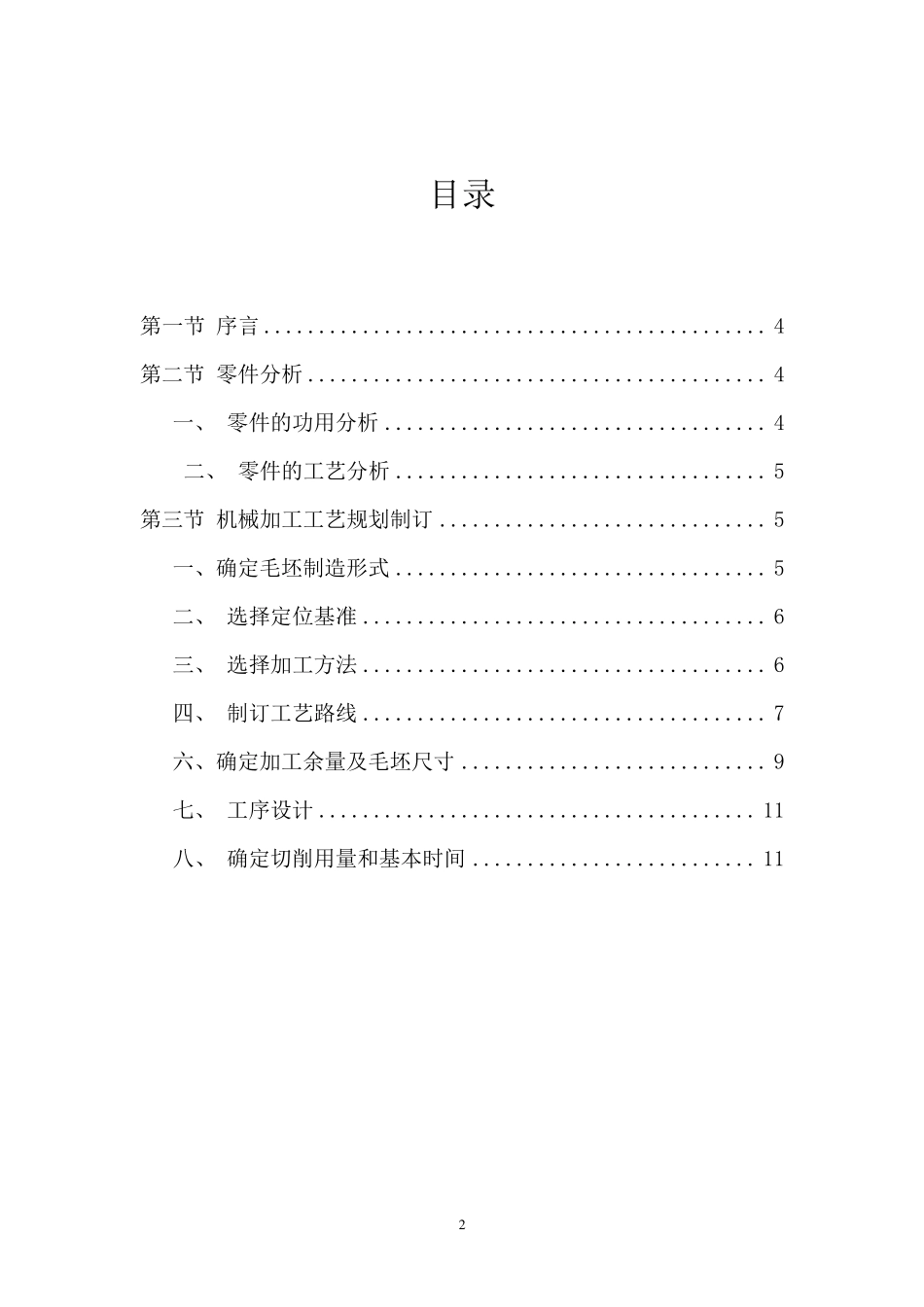

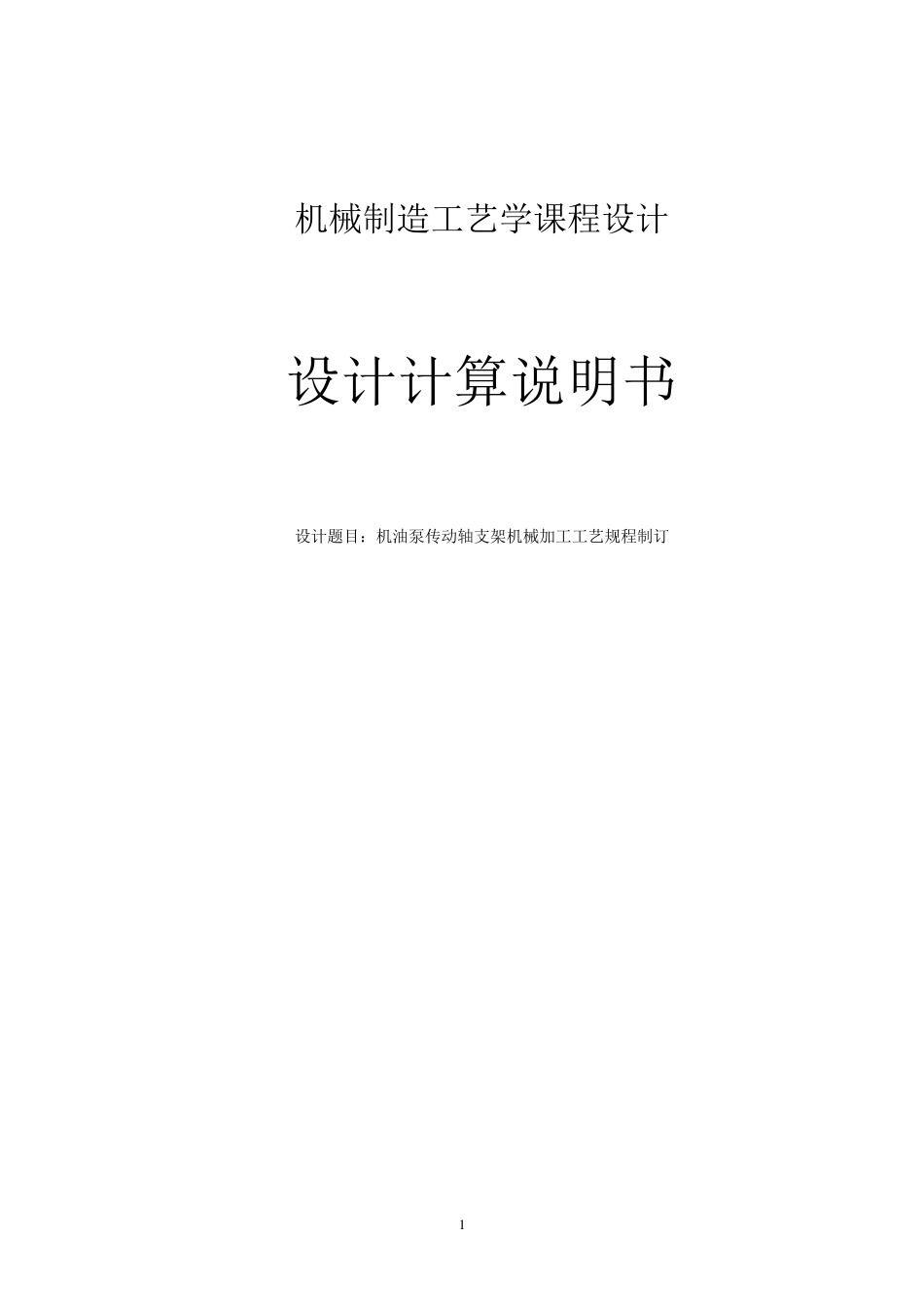

1 机械制造工艺学课程设计 设计计算说明书 设计题目：机油泵传动轴支架机械加工工艺规程制订 2 目录 第一节 序言 .............................................. 4 第二节 零件分析 .......................................... 4 一、 零件的功用分析 ................................... 4 二、 零件的工艺分析 .................................. 5 第三节 机械加工工艺规划制订 .............................. 5 一、确定毛坯制造形式 .................................. 5 二、 选择定位基准 ..................................... 6 三、 选择加工方法 ..................................... 6 四、 制订工艺路线 ..................................... 7 六、确定加工余量及毛坯尺寸 ............................ 9 七、 工序设计 ........................................ 11 八、 确定切削用量和基本时间 .......................... 11 3 4 第一节 序言 机械制造工艺学课程设计是我们融会贯通大学所学的知识，将理论与实践相结合，对专业知识的综合运用训练，为我们即将走向自己的工作岗位打下良好的基础。 机械加工工艺是规定产品或零件机械加工工艺过程和操作方法，是指导生产的重要的技术性文件。它直接关系到产品的质量、生产率及其加工产品的经济效益，生产规模的大小、工艺水平的高低以及解决各种工艺问题的方法和手段都要通过机械加工工艺来体现，因此工艺规程的编制的好坏是生产该产品的质量的重要保证的重要依据。在编制工艺时须保证其合理性、科学性、完善性。 第二节 零件分析 一、零件的功用分析 本次课程设计我们小组的任务是针对生产实际中的一个零件———机油泵传动轴支架。其用于轴承的传递，当然机油泵传动轴支架并不仅仅用于此，还有很多功能。从零件图上可以看出，标有表面粗糙度符号的表面有平面、内孔等。其中，表面粗糙度要求最低的是孔3*Φ11 及孔Φ32，粗糙度为 Ra12.5，粗糙度要求最高的是定位销孔2*Φ8，表面粗糙度为 Ra3.2 以及上表面K。该外圆平面K 也是机油泵传动轴支架的主要设计基准。孔Φ32 的公差等级为 IT7 级，表面粗糙度为 Ra3.2，可以通过钻、扩、铰来保证。上表面K 需要通过初刨和精刨来达到需要保证的尺寸。3*Φ11 孔不是很重要，只是固定作用，因此加工该孔不 5 是很复杂；通过钻床加工出来。2 个定位...
