李绍芬版反应工程答案

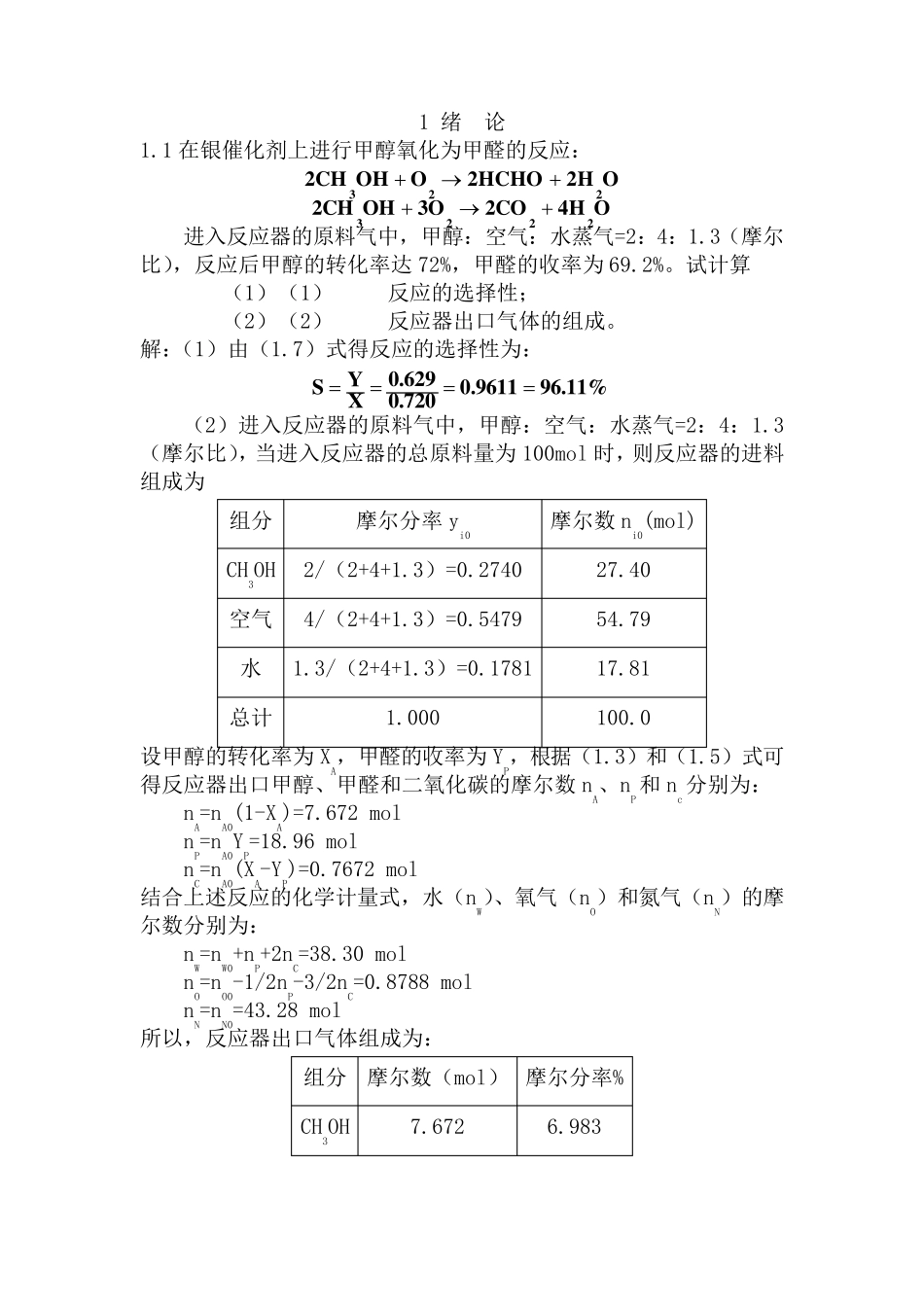

1 绪 论 1.1 在银催化剂上进行甲醇氧化为甲醛的反应： 3222CH OHO2HCHO2H O 32222CH OH3O2CO4H O 进入反应器的原料气中，甲醇：空气：水蒸气=2：4：1.3（摩尔比），反应后甲醇的转化率达72%，甲醛的收率为69.2%。试计算 （1） （1） 反应的选择性； （2） （2） 反应器出口气体的组成。 解：（1）由（1.7）式得反应的选择性为： 0.629YS0.961196.11%X0.720 （2）进入反应器的原料气中，甲醇：空气：水蒸气=2：4：1.3（摩尔比），当进入反应器的总原料量为100mol 时，则反应器的进料组成为 组分 摩尔分率yi0 摩尔数ni0(mol) CH3OH 2/（2+4+1.3）=0.2740 27.40 空气 4/（2+4+1.3）=0.5479 54.79 水 1.3/（2+4+1.3）=0.1781 17.81 总计 1.000 100.0 设甲醇的转化率为XA，甲醛的收率为YP，根据（1.3）和（1.5）式可得反应器出口甲醇、甲醛和二氧化碳的摩尔数nA、nP和nc分别为： nA=nA0(1-XA)=7.672 mol nP=nA0YP=18.96 mol nC=nA0(XA-YP)=0.7672 mol 结合上述反应的化学计量式，水（nW）、氧气（nO）和氮气（nN）的摩尔数分别为： nW=nW0+nP+2nC=38.30 mol nO=nO0-1/2nP-3/2nC=0.8788 mol nN=nN0=43.28 mol 所以，反应器出口气体组成为： 组分 摩尔数（mol） 摩尔分率% CH3OH 7.672 6.983 HCHO 18.96 17.26 H2O 38.3 34.87 CO2 0.7672 0.6983 O2 0.8788 0.7999 N2 43.28 39.39 1. 1. 2 工业上采用铜锌铝催化剂由一氧化碳和氢合成甲醇，其主副反应如下： 23CO2HCH OH 23222CO4H(CH ) OH O 242CO3HCHH O 24924CO8HC H OH3H O 222COH OCOH 由于化学平衡的限制，反应过程中一氧化碳不可能全部转化成甲醇，为了提高原料的利用率，生产上采用循环操作，即将反应后的气体冷却，可凝组份变为液体即为粗甲醇，不凝组份如氢气及一氧化碳等部分放空，大部分经循环压缩机后与原料气混合返回合成塔中。下图是生产流程示意图 原料气 Bkg/h 粗甲醇 Akmol/h 100kmol 循环压缩 合成 冷凝分离 放空气体 原料气和冷凝分离后的气体组成如下：（mol） 组分 原料气 冷凝分离后的气体 CO 26.82 15.49 H2 68.25 69.78 CO2 1.46 0.82 CH4 0.55 3.62 N2 2.92 10.29 粗甲醇的组成为CH3OH 89.15%,(CH3)2O 3.55%,C3H9OH 1.10%,H2O 6.20%,均为重量百分率。在操作压力及温度下，其余组分均为不凝组分...
