材料净重计算方法归纳

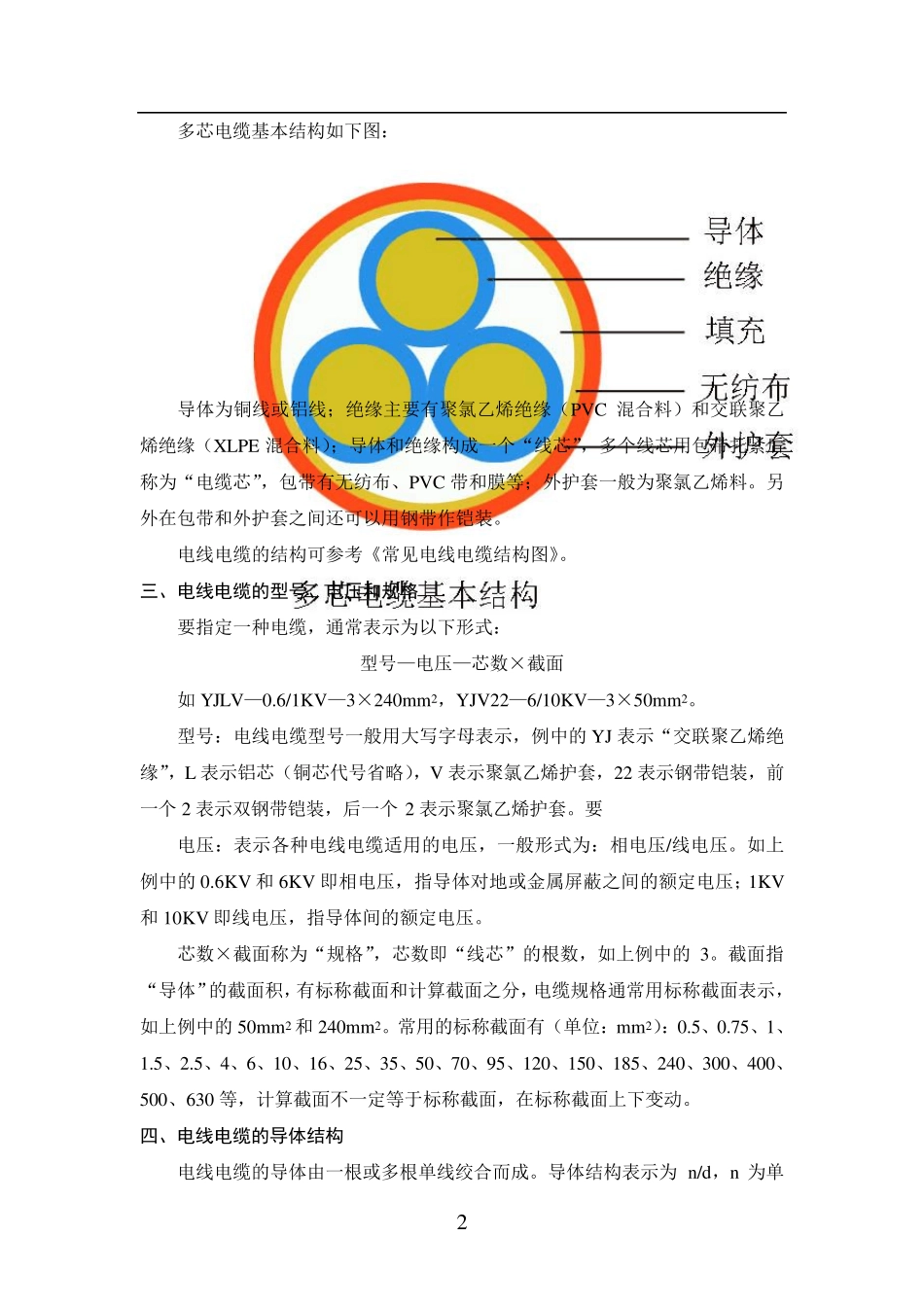

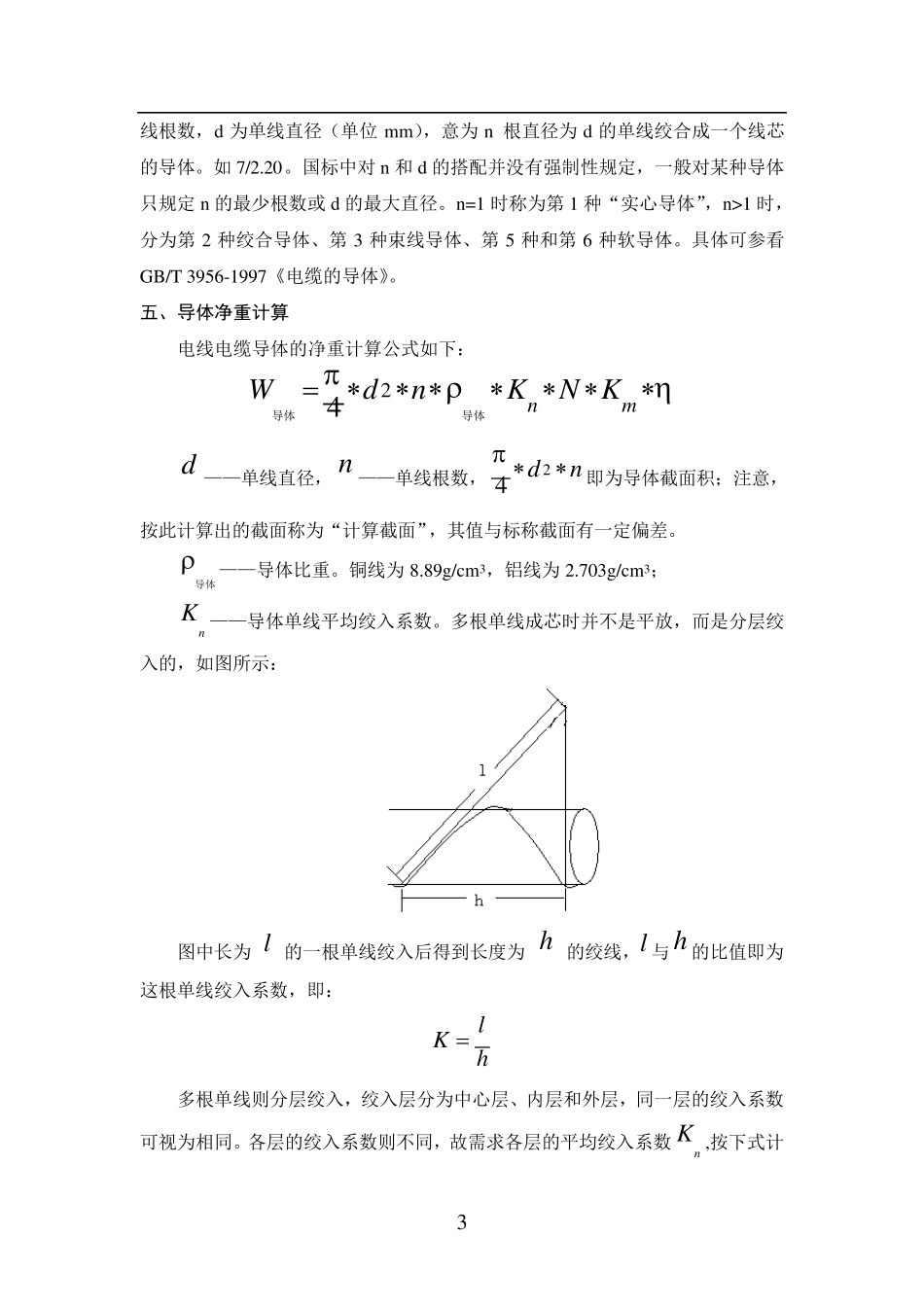

1 电线电缆材料净重计算 黄红鼎 2009年1月 一、电线电缆计算标准 电线电缆标准有国家标准（GB 或GB/T ）、 IEC 标准（国际电工委员会标准）和企业内部标准等。不同标准中规定的电线电缆的种类和结构有所不同。通常按国家标准计算。计算前需搜集相关资料。下面列出一些常见电线电缆的国家标准号： 铜铝芯塑料线：GB 5023-1997、JB 8734-1998； 架空电线：GB/T 1179-1999、GB 12527-90、GB 14049-93； 控制电缆：GB 9330-88； 电力电缆：GB/T 12706-2002。 二、电线电缆的种类和基本结构 电线电缆有很多种类，2003 年《电线电缆产品出厂价格目录》中概括得较为全面。常见的有铜铝芯塑料线、架空电线、控制电缆和电力电缆等。不同种类的电线电缆其结构不同，只有先了解电线电缆结构，才能进行正确的净重计算。电缆的基本结构由导体、绝缘和外护套三部分构成。单芯电缆基本结构如下图： 2 多芯电缆基本结构如下图： 导体为铜线或铝线；绝缘主要有聚氯乙烯绝缘（PVC 混合料）和交联聚乙烯绝缘（XLPE 混合料）；导体和绝缘构成一个“线芯”，多个线芯用包带扎紧后称为“电缆芯”，包带有无纺布、PVC 带和膜等；外护套一般为聚氯乙烯料。另外在包带和外护套之间还可以用钢带作铠装。 电线电缆的结构可参考《常见电线电缆结构图》。 三、电线电缆的型号、电压和规格 要指定一种电缆，通常表示为以下形式： 型号—电压—芯数×截面 如YJLV—0.6/1KV—3×240mm2，YJV22—6/10KV—3×50mm2。 型号：电线电缆型号一般用大写字母表示，例中的YJ 表示“交联聚乙烯绝缘”，L 表示铝芯（铜芯代号省略），V 表示聚氯乙烯护套，22 表示钢带铠装，前一个2 表示双钢带铠装，后一个2 表示聚氯乙烯护套。要 电压：表示各种电线电缆适用的电压，一般形式为：相电压/线电压。如上例中的0.6KV 和6KV 即相电压，指导体对地或金属屏蔽之间的额定电压；1KV和10KV 即线电压，指导体间的额定电压。 芯数×截面称为“规格”，芯数即“线芯”的根数，如上例中的3。截面指“导体”的截面积，有标称截面和计算截面之分，电缆规格通常用标称截面表示，如上例中的50mm2 和240mm2。常用的标称截面有（单位：mm2）：0.5、0.75、1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、500、630 等，计算截面不一定等于标称截面，在标称截面上下变动。 四、电线电缆的导体结构 电线电缆的导体由一根或多根单线...
