材料拉伸实验

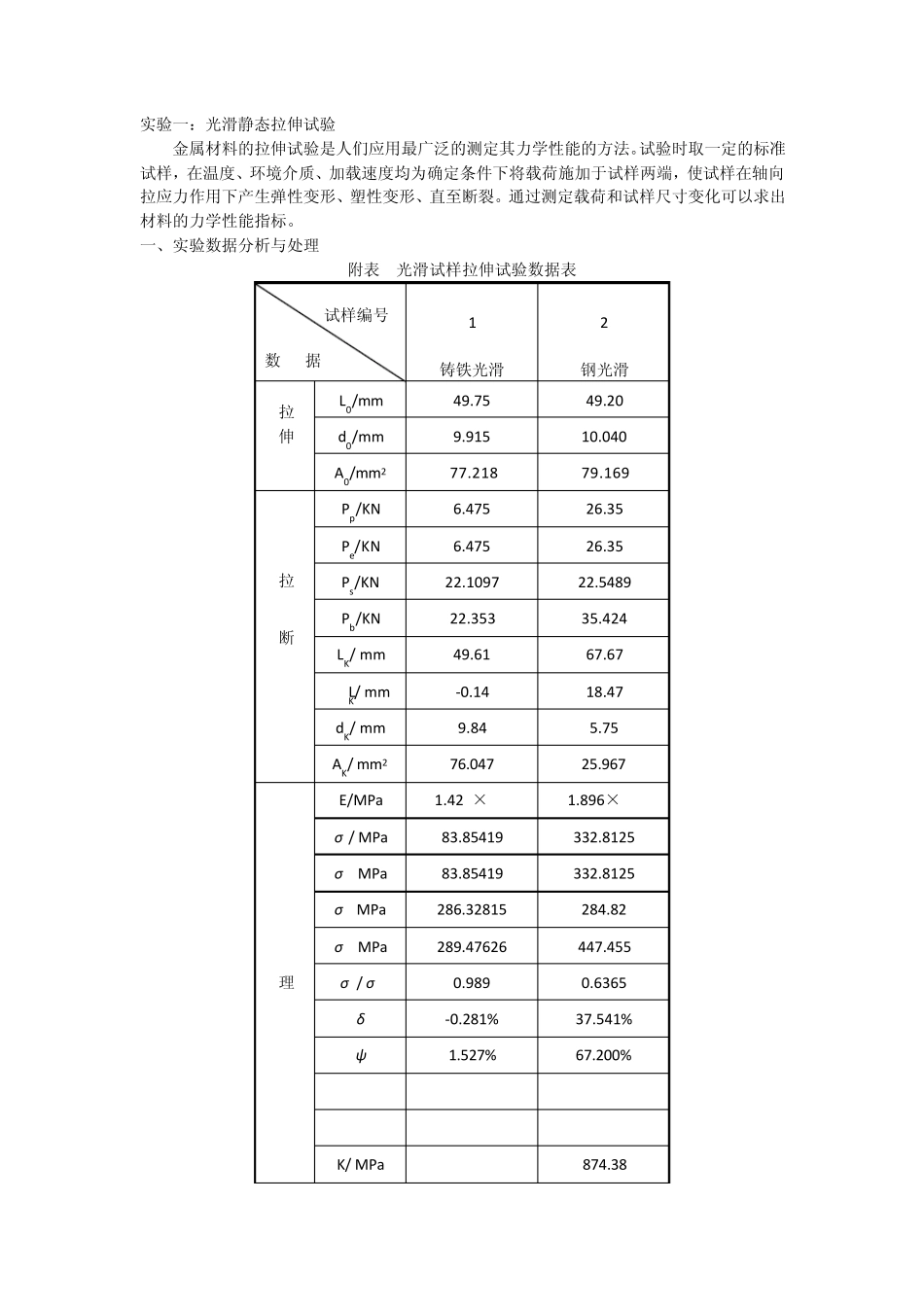

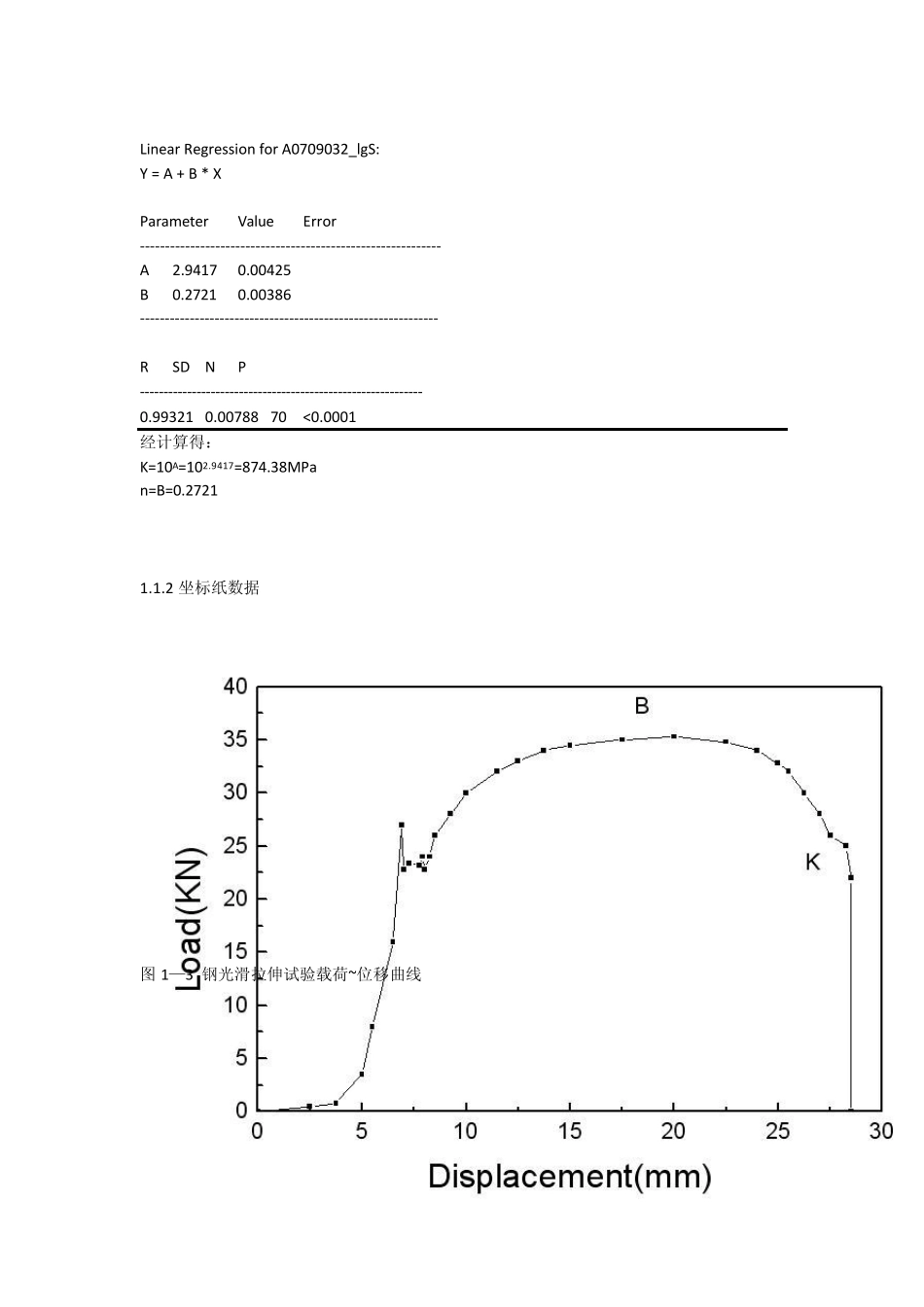

实验一：光滑静态拉伸试验 金属材料的拉伸试验是人们应用最广泛的测定其力学性能的方法。试验时取一定的标准试样，在温度、环境介质、加载速度均为确定条件下将载荷施加于试样两端，使试样在轴向拉应力作用下产生弹性变形、塑性变形、直至断裂。通过测定载荷和试样尺寸变化可以求出材料的力学性能指标。 一、实验数据分析与处理 附表 光滑试样拉伸试验数据表 试样编号 数 据 1 铸铁光滑 2 钢光滑 拉 伸 前 L0/mm 49.75 49.20 d0/mm 9.915 10.040 A0/mm2 77.218 79.169 拉 断 后 Pp/KN 6.475 26.35 Pe/KN 6.475 26.35 Ps/KN 22.1097 22.5489 Pb/KN 22.353 35.424 LK/ mm 49.61 67.67 ΔLK/ mm -0.14 18.47 dK/ mm 9.84 5.75 AK/ mm2 76.047 25.967 整 理 后 E/MPa 1.424×105 1.896×105 σp/ MPa 83.85419 332.8125 σe/ MPa 83.85419 332.8125 σs/ MPa 286.32815 284.82 σb/ MPa 289.47626 447.455 σs / σb 0.989 0.6365 δ -0.281% 37.541% ψ 1.527% 67.200% S e K/ MPa 874.38 n 0.2721 Sb 290.6534 535.09796 eB 0.00406 0.17887 ψeB -0.00406 -0.17887 1.1 光滑钢 1.1.1 计算机数据 图1—1 钢光滑拉伸试验应力~应变曲线 图1—2 钢光滑拉伸试验均匀塑性变形阶段 lgS~lge 的线性拟合 2010-4-5 15:43 Linear Regression for A0709032_lgS: Y = A + B * X Parameter Value Error ------------------------------------------------------------ A 2.9417 0.00425 B 0.2721 0.00386 ------------------------------------------------------------ R SD N P ------------------------------------------------------------ 0.99321 0.00788 70 <0.0001 经计算得： K=10A=102.9417=874.38MPa n=B=0.2721 1.1.2 坐标纸数据 图1—3 钢光滑拉伸试验载荷~位移曲线 图1—4 钢光滑拉伸试验应力~应变曲线 图1—5 钢光滑拉伸试验均匀塑性变形阶段 lgS~lge 的线性拟合 2010-4-6 20:24 Linear Regression for Data1_lgs: Y = A + B * X Parameter Value Error ------------------------------------------------------------ A 3.19016 0.05524 B 0.6578 0.06625 ------------------------------------------------------------ R SD N P ------------...
