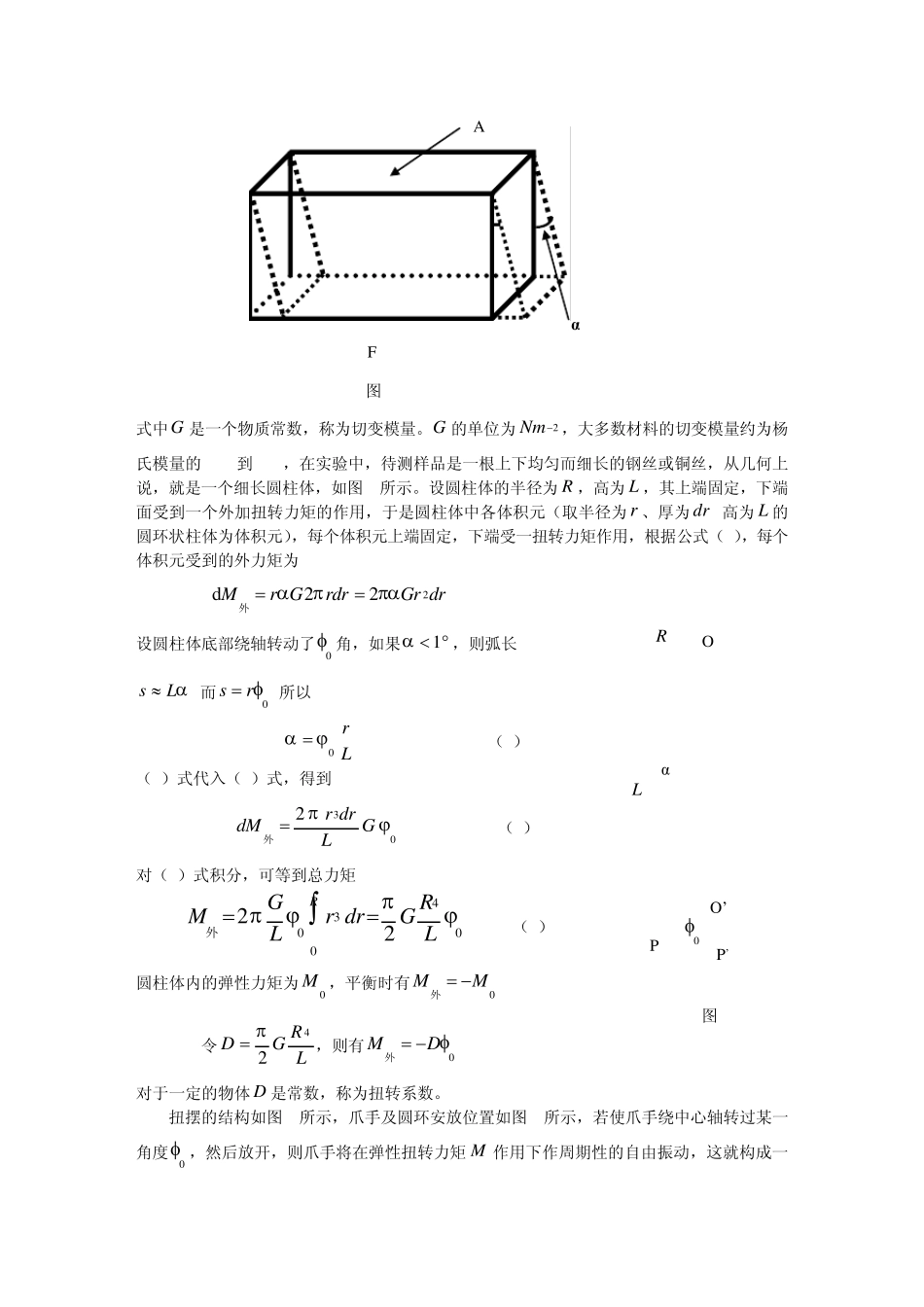

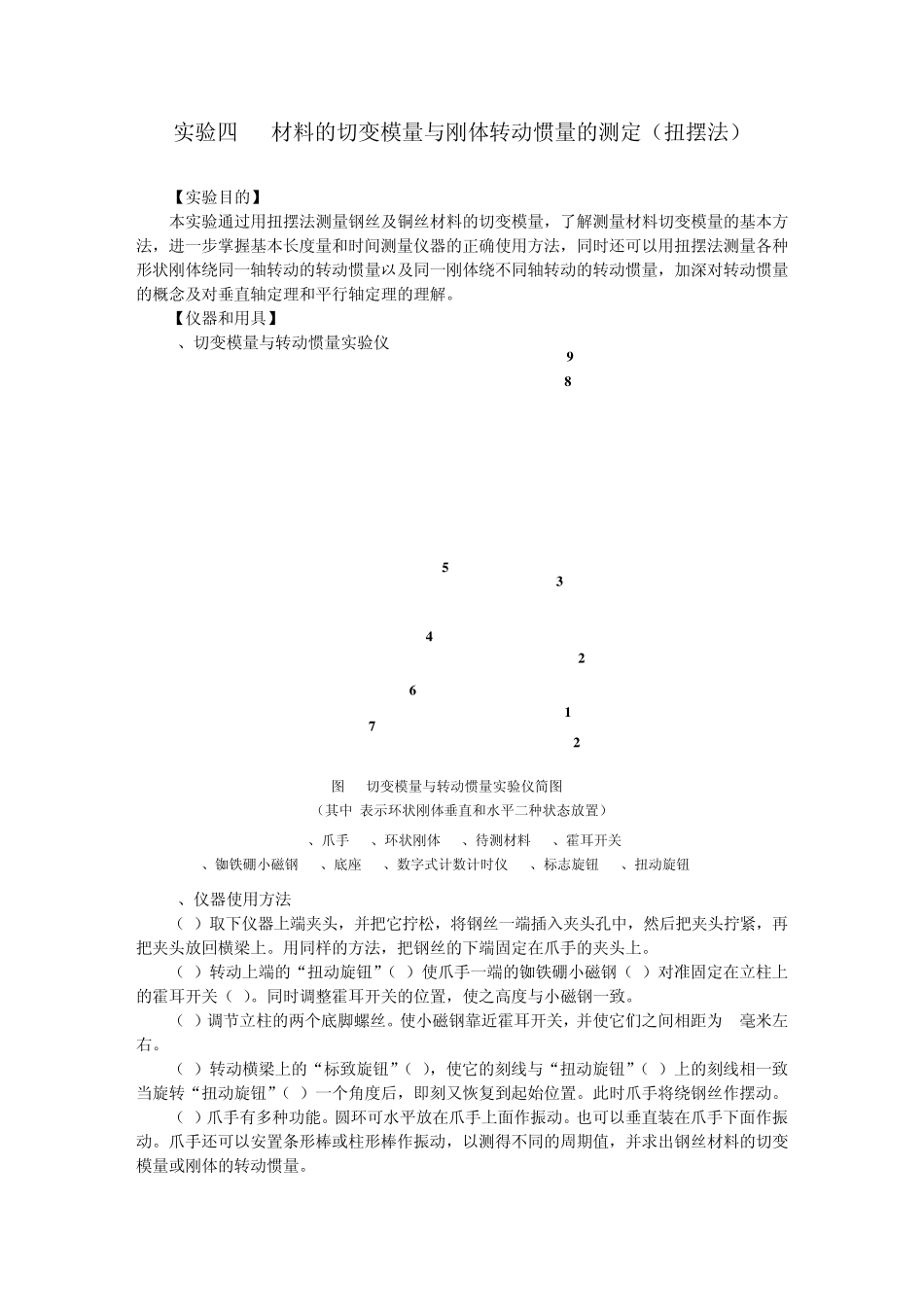

实验四 材料的切变模量与刚体转动惯量的测定（扭摆法） 【实验目的】 本实验通过用扭摆法测量钢丝及铜丝材料的切变模量，了解测量材料切变模量的基本方法，进一步掌握基本长度量和时间测量仪器的正确使用方法，同时还可以用扭摆法测量各种形状刚体绕同一轴转动的转动惯量以及同一刚体绕不同轴转动的转动惯量，加深对转动惯量的概念及对垂直轴定理和平行轴定理的理解。 【仪器和用具】 1、切变模量与转动惯量实验仪 2、仪器使用方法 （1）取下仪器上端夹头，并把它拧松，将钢丝一端插入夹头孔中，然后把夹头拧紧，再 把夹头放回横梁上。用同样的方法，把钢丝的下端固定在爪手的夹头上。 （2）转动上端的“扭动旋钮”（9）使爪手一端的铷铁硼小磁钢（5）对准固定在立柱上的霍耳开关（4）。同时调整霍耳开关的位置，使之高度与小磁钢一致。 （3）调节立柱的两个底脚螺丝。使小磁钢靠近霍耳开关，并使它们之间相距为 8毫米左 右。 （4）转动横梁上的“标致旋钮”（8），使它的刻线与“扭动旋钮”（9）上的刻线相一致 当旋转“扭动旋钮”（9）一个角度后，即刻又恢复到起始位置。此时爪手将绕钢丝作摆动。 （5）爪手有多种功能。圆环可水平放在爪手上面作振动。也可以垂直装在爪手下面作振 动。爪手还可以安置条形棒或柱形棒作振动，以测得不同的周期值，并求出钢丝材料的切变模量或刚体的转动惯量。 图1 切变模量与转动惯量实验仪简图 （其中2表示环状刚体垂直和水平二种状态放置） 1 2 2 3 8 4 5 6 7 1、爪手 2、环状刚体 3、待测材料 4、霍耳开关 5、铷铁硼小磁钢 6、底座 7、数字式计数计时仪 8、标志旋钮 9、扭动旋钮 9 3、数字式计数计时仪使用 （1）开启电源开关，使仪器预热 10分钟。 （2）按住上升键，使预置计数值达到实验要求。 （3）使爪手作扭转振动。当铷铁硼小磁钢靠近霍耳开关约 1.0cm距离时，霍耳开关将导 通，即产生计时触发脉冲信号。 （4）数字式计数计时仪有延时功能。当扭摆作第一周期振动时，将不计时，计数为 0。当计数显示 1时，才显示计时半个周期。 （5）计数计时结束,可以读出由于爪手振动在霍耳开关上产生计时脉冲的计数值和总时间，其中计数 2次为一个周期。要查阅每半个周期时间，只要按一次下降键即可。 4、另外，还需要螺旋测微仪，游标卡尺，米尺，电子天平（公用）。 图 2 实验装置实物照片 【实验原理】 材料在弹性限度内应力同应变的比值是度量物体受力...
