低压电工科目二实操考题

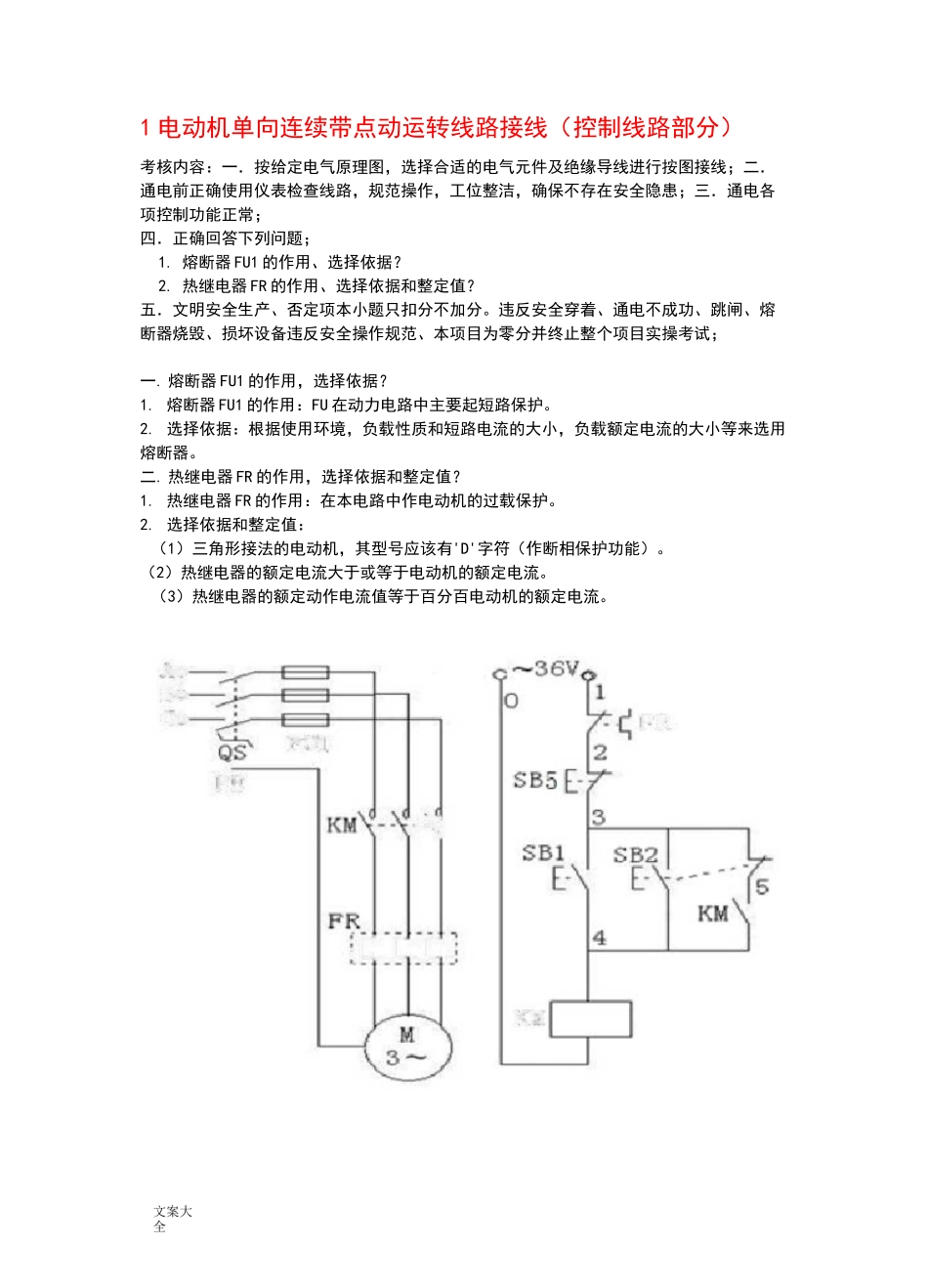

文案大全AoFRPAr*KBoC匚FU1 电动机单向连续带点动运转线路接线（控制线路部分）考核内容：一．按给定电气原理图，选择合适的电气元件及绝缘导线进行按图接线；二．通电前正确使用仪表检查线路，规范操作，工位整洁，确保不存在安全隐患；三．通电各项控制功能正常；四．正确回答下列问题；1. 熔断器 FU1 的作用、选择依据？2. 热继电器 FR 的作用、选择依据和整定值？五．文明安全生产、否定项本小题只扣分不加分。违反安全穿着、通电不成功、跳闸、熔断器烧毁、损坏设备违反安全操作规范、本项目为零分并终止整个项目实操考试；一. 熔断器 FU1 的作用，选择依据？1. 熔断器 FU1 的作用：FU 在动力电路中主要起短路保护。2. 选择依据：根据使用环境，负载性质和短路电流的大小，负载额定电流的大小等来选用熔断器。二. 热继电器 FR 的作用，选择依据和整定值？1. 热继电器 FR 的作用：在本电路中作电动机的过载保护。2. 选择依据和整定值：（1）三角形接法的电动机，其型号应该有'D'字符（作断相保护功能）。（2）热继电器的额定电流大于或等于电动机的额定电流。（3）热继电器的额定动作电流值等于百分百电动机的额定电流。SB2KM1[-\KM次文案大全2.三相异步电动机正反转线路接线（主电线路部分）考核内容：一．按给定电气原理图，选择合适的电气元件及绝缘导线进行按图接线二．通电前正确使用仪表检查线路，规范操作，工位整洁，确保不存在安全隐患；三．通电各项控制功能正常；四．正确回答下列问题；1.交流接触器 KM 的作用，选择依据？本主电路中导线选择依据是什么？设：三相异步电动机额定电流为 14A，熔断器已选用额定电流为 42A，明敷时应该选择多大的铜芯绝缘导线？五．文明安全生产、否定项本小题只扣分不加分。违反安全穿着、通电不成功、跳闸、熔断器烧毁、损坏设备、违反安全操作规范、本项目为零分并终止整个项目实操考试；一. 交流接触器 KM 的作用，选择依据？1.交流接触器 KM 的作用：KM 在本电路中作操作开关。2.选择依据：（1）KM 主触头的额定电流大于或等于电动机额定电流。（2）KM 线圈的额定电压（36V,110V,220V,380V）应与控制线路的电压符合。二. 本主电路中导线选择依据是什么？如设：三相异步电动机额定电流为 14A，熔断器已选42A，明线时应该选择多大的铜芯绝缘导线？（1）主电路按黄、绿、红三种颜色区分 L1、L2、L3 相电源：保护接地用黄绿相纹的双色线。（2）导线应用耐压 ...
