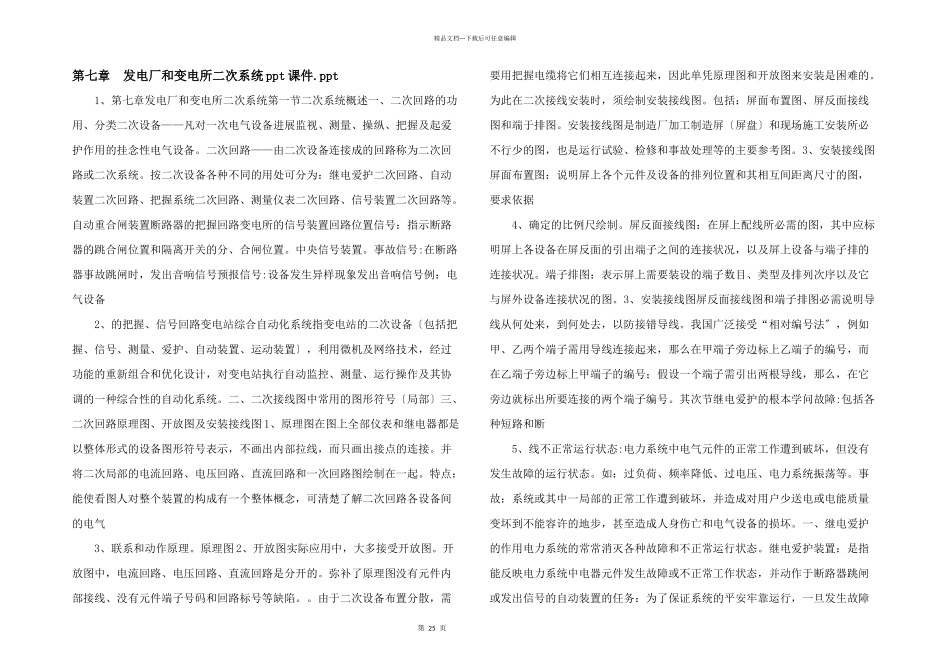

第 25 页精品文档---下载后可任意编辑第七章 发电厂和变电所二次系统 ppt 课件.ppt 1、第七章发电厂和变电所二次系统第一节二次系统概述一、二次回路的功用、分类二次设备——凡对一次电气设备进展监视、测量、操纵、把握及起爱护作用的挂念性电气设备。二次回路——由二次设备连接成的回路称为二次回路或二次系统。按二次设备各种不同的用处可分为：继电爱护二次回路、自动装置二次回路、把握系统二次回路、测量仪表二次回路、信号装置二次回路等。自动重合闸装置断路器的把握回路变电所的信号装置回路位置信号：指示断路器的跳合闸位置和隔离开关的分、合闸位置。中央信号装置。事故信号:在断路器事故跳闸时，发出音响信号预报信号:设备发生异样现象发出音响信号例：电气设备 2、的把握、信号回路变电站综合自动化系统指变电站的二次设备〔包括把握、信号、测量、爱护、自动装置、运动装置〕，利用微机及网络技术，经过功能的重新组合和优化设计，对变电站执行自动监控、测量、运行操作及其协调的一种综合性的自动化系统。二、二次接线图中常用的图形符号〔局部〕三、二次回路原理图、开放图及安装接线图 1、原理图在图上全部仪表和继电器都是以整体形式的设备图形符号表示，不画出内部拉线，而只画出接点的连接。并将二次局部的电流回路、电压回路、直流回路和一次回路图绘制在一起。特点：能使看图人对整个装置的构成有一个整体概念，可清楚了解二次回路各设备间的电气 3、联系和动作原理。原理图 2、开放图实际应用中，大多接受开放图。开放图中，电流回路、电压回路、直流回路是分开的。弥补了原理图没有元件内部接线、没有元件端子号码和回路标号等缺陷。。由于二次设备布置分散，需要用把握电缆将它们相互连接起来，因此单凭原理图和开放图来安装是困难的。为此在二次接线安装时，须绘制安装接线图。包括：屏面布置图、屏反面接线图和端于排图。安装接线图是制造厂加工制造屏〔屏盘〕和现场施工安装所必不行少的图，也是运行试验、检修和事故处理等的主要参考图。3、安装接线图屏面布置图：说明屏上各个元件及设备的排列位置和其相互间距离尺寸的图，要求依据 4、确定的比例尺绘制。屏反面接线图：在屏上配线所必需的图，其中应标明屏上各设备在屏反面的引出端子之间的连接状况，以及屏上设备与端子排的连接状况。端子排图：表示屏上需要装设的端子数目、类型及排列次序以及它与屏外设备连接状况的图。3、安装接线图屏反面接线...
