线束检验标准

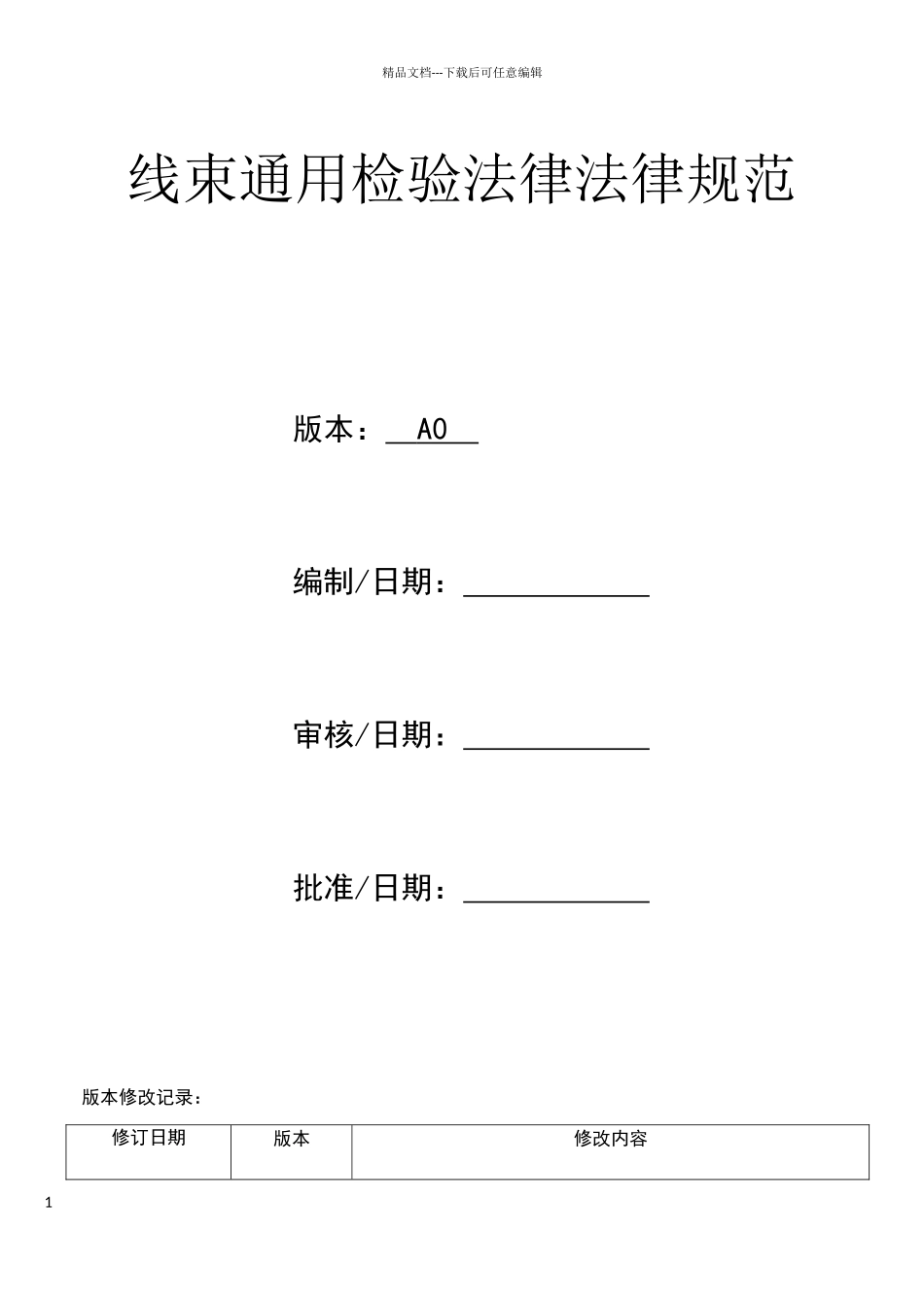

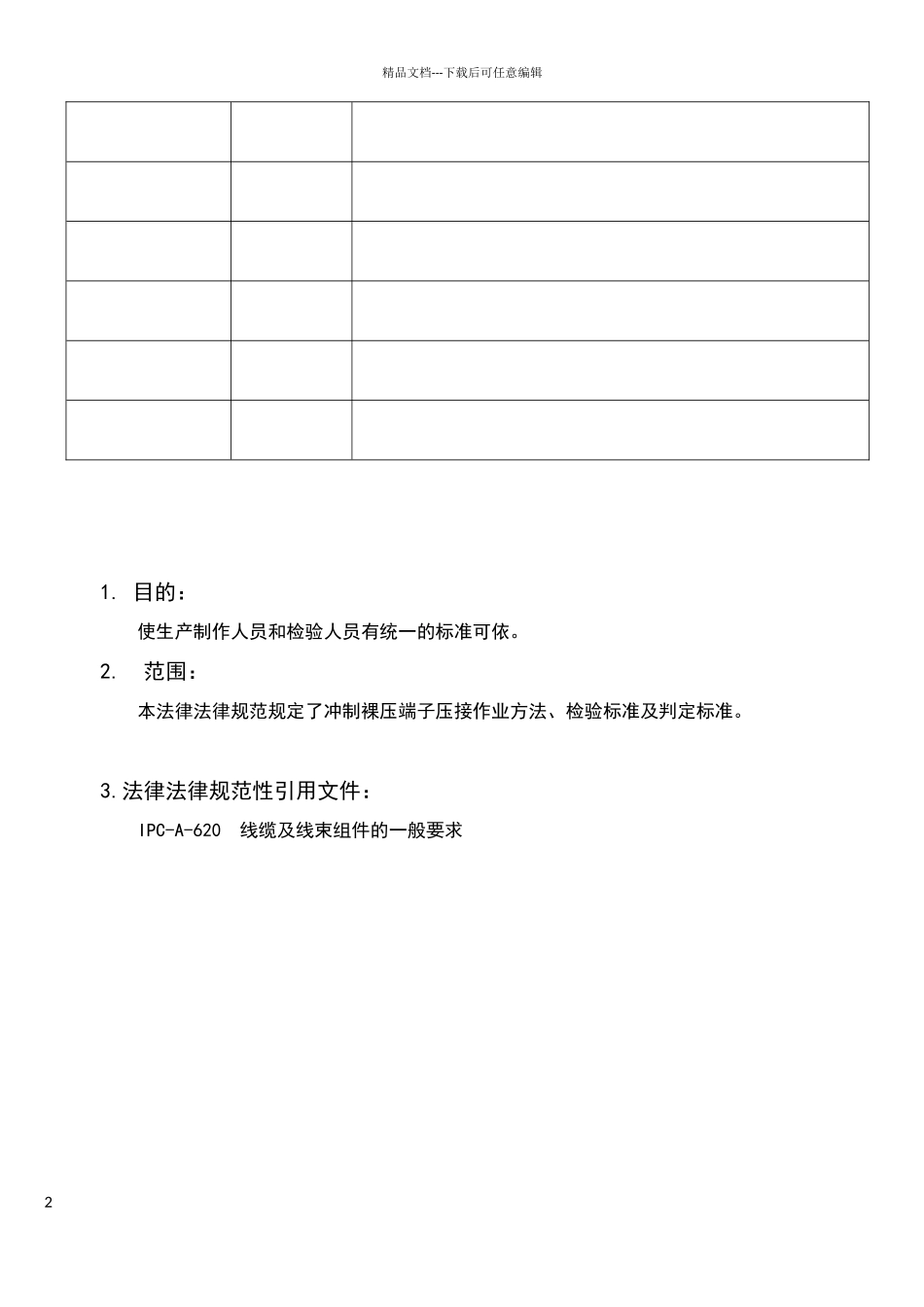

精品文档---下载后可任意编辑线束通用检验法律法律规范版本： A0 编制/日期： 审核/日期： 批准/日期： 版本修改记录：修订日期版本修改内容1精品文档---下载后可任意编辑1. 目的： 使生产制作人员和检验人员有统一的标准可依。2. 范围：本法律法律规范规定了冲制裸压端子压接作业方法、检验标准及判定标准。3.法律法律规范性引用文件：IPC-A-620 线缆及线束组件的一般要求 2精品文档---下载后可任意编辑 裁线检验标准 导体损伤：状态图示描述理想状态导体没有划伤，缺口，被切断或者其他损伤3序号名称示意图1绝缘皮检查窗2喇叭口3刷尾检查窗4锁紧翼/锁紧舌/锁紧弹片5绝缘皮压接区6导体压接区7端子结合区/装配功能区8料带残耳/料带头9接线柱挡耳/止位挡片精品文档---下载后可任意编辑匀收状态导体划伤，缺口和被切断的程度不能超出表1范围拒收状态划伤，缺口或被切断的导体程度超出表1范围表1：导 体 数 量（根）对于导线有划伤，缺口和切断的最大范围 对于铆压端子可以接受导线有划伤，缺口和切断的最大范围对于焊接端子可以接受导线有刻痕、切断的最大范围小于70007-1510116-2530226-4043341-6054461-120655大于1216%5%5%4精品文档---下载后可任意编辑 绝缘损伤：状态图示描述理想状态绝 缘 层 被 切 的 整 齐 且 沒 有 被 收缩，变长，碎屑，变色，腐蚀或烧伤。匀收状态绝缘层经过剥皮后有轻微的均衡的印痕。 绝缘层的厚度減少不超过20%。 绝缘层的不平整度要小于绝缘层外径的50%或者小于1mm。 绝缘层在剥皮过程中产生变色。拒收状态绝缘层被切开或损伤 绝缘层的厚度減少超过20% 绝缘层的不平整度大于绝缘层外径的50%或者或1mm绝缘层烧焦 绝缘层熔到导体里 线材处理—沾锡先沾锡以确保被锡焊的芯线形成一个统一的、可焊性的表面。多股芯线沾锡有一个附加的好处：能将单股的芯线沾在一起，以使整个的芯线能够焊在端子上或附件的焊点上，而不是单股的芯线外露。控制要求：芯线需要焊锡的部分，装配、焊接前要沾锡。锡液应沾到整个沾锡部分，并渗透到内部的芯线。沾锡过程中，锡液上浸至绝缘层部分，只要线材保持原有的柔韧性，少量的锡液上浸是允许的。沾锡后锡面应光滑，轮廓应分明。5精品文档---下载后可任意编辑多根线束不得浸锡后连在一起。 状态图示描述理想状态上锡端光滑 、平整 ，无拉尖、开叉、上锡过多 、破皮、线束锡渣等现象匀收状态开叉、拉尖、上锡过多等最大高度≤线径的4/5或使用配套线...
