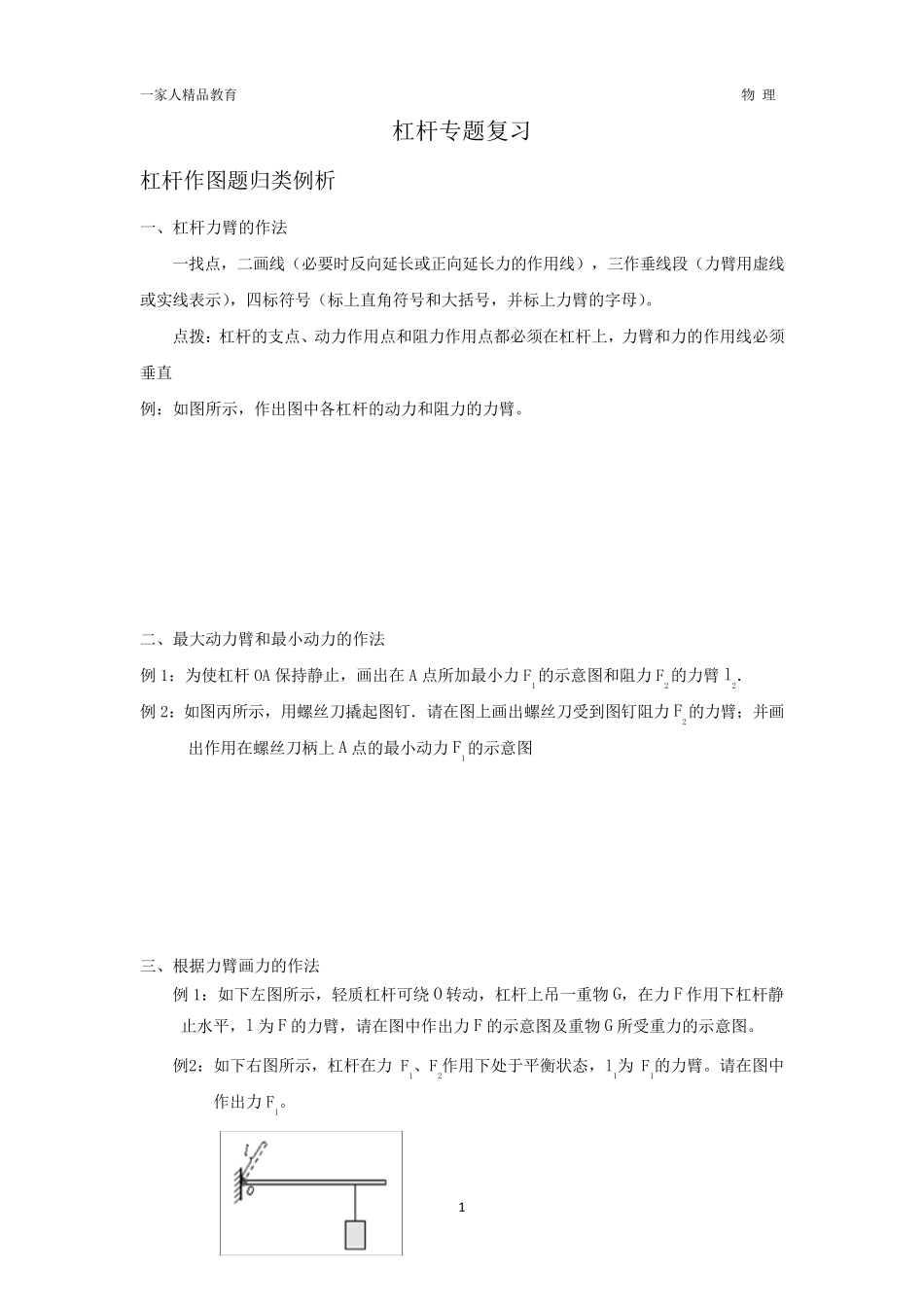

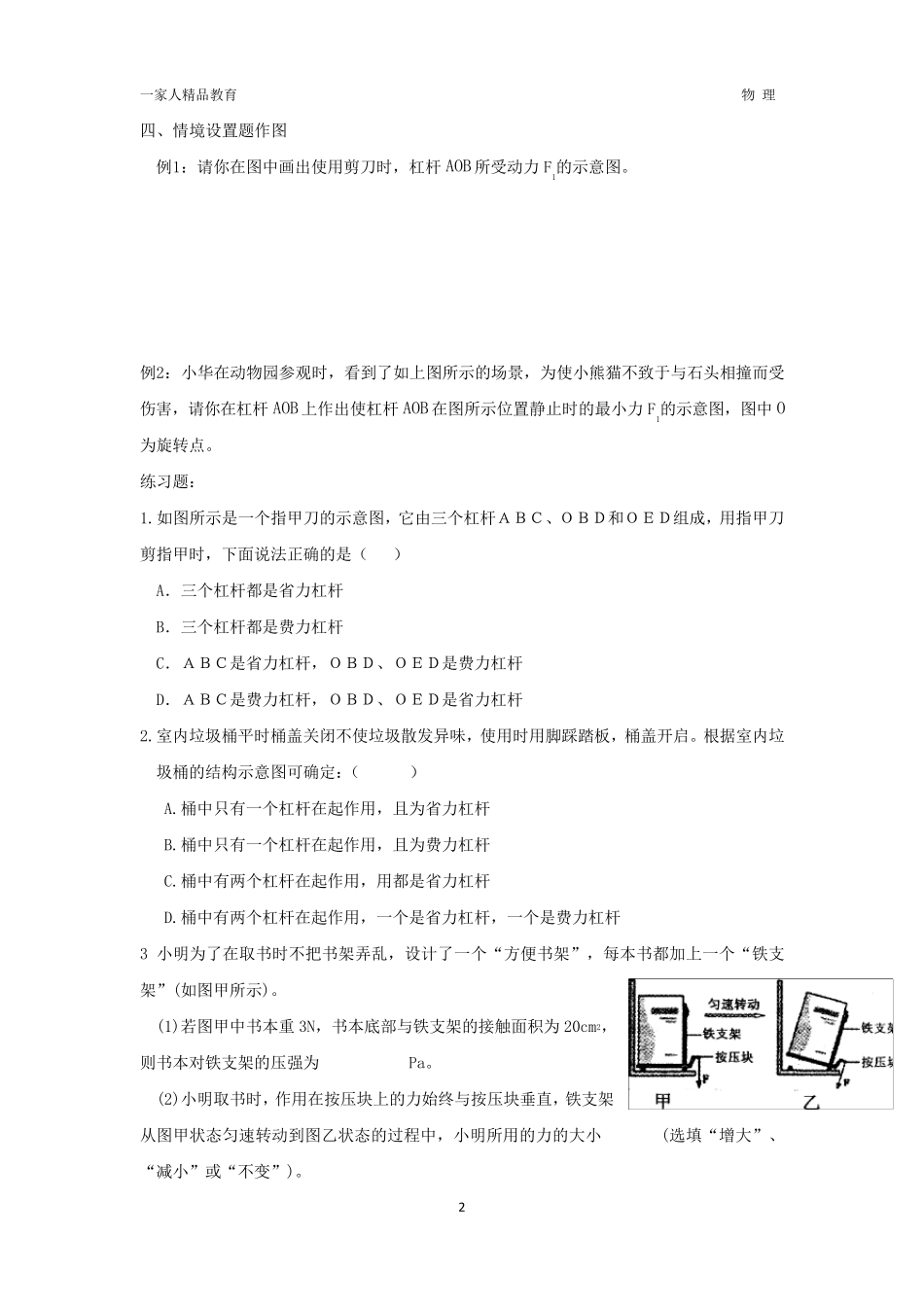

一家人精品教育 物 理 1 杠杆专题复习 杠杆作图题归类例析 一、杠杆力臂的作法 一找点，二画线（必要时反向延长或正向延长力的作用线），三作垂线段（力臂用虚线或实线表示），四标符号（标上直角符号和大括号，并标上力臂的字母）。 点拨：杠杆的支点、动力作用点和阻力作用点都必须在杠杆上，力臂和力的作用线必须垂直 例：如图所示，作出图中各杠杆的动力和阻力的力臂。 二、最大动力臂和最小动力的作法 例1：为使杠杆OA 保持静止，画出在 A 点所加最小力 F1的示意图和阻力 F2的力臂 l2． 例2：如图丙所示，用螺丝刀撬起图钉．请在图上画出螺丝刀受到图钉阻力 F2的力臂；并画出作用在螺丝刀柄上 A 点的最小动力 F1的示意图 三、根据力臂画力的作法 例1：如下左图所示，轻质杠杆可绕 O 转动，杠杆上吊一重物G，在力 F 作用下杠杆静止水平，l 为 F 的力臂，请在图中作出力 F 的示意图及重物G 所受重力的示意图。 例2：如下右图所示，杠杆在力 F1、F2作用下处于平衡状态，l1为 F1的力臂。请在图中作出力 F1。 一 家 人 精 品 教 育 物 理 2 四 、 情 境 设 置 题 作 图 例 1： 请 你 在 图 中 画 出 使 用 剪 刀 时 ， 杠 杆 AOB 所 受 动 力 F1的 示 意 图 。 例 2： 小 华 在 动 物 园 参 观 时 ， 看 到 了 如 上 图 所 示 的 场 景 ， 为 使 小 熊 猫 不 致 于 与 石 头 相 撞 而 受伤 害 ， 请 你 在 杠 杆 AOB 上 作 出 使 杠 杆 AOB 在 图 所 示 位 置 静 止 时 的 最 小 力 F1的 示 意 图 ， 图 中 O为 旋 转 点 。 练 习 题 ： 1.如 图 所 示 是 一 个 指 甲 刀 的 示 意 图 ， 它 由 三 个 杠 杆 Ａ Ｂ Ｃ 、 Ｏ Ｂ Ｄ 和 Ｏ Ｅ Ｄ 组 成 ， 用 指 甲 刀剪 指 甲 时 ， 下 面 说 法 正 确 的 是 （ ） A． 三 个 杠 杆 都 是 省 力 杠 杆 B． 三 个 杠 杆 都 是 费 力 杠 杆 C． Ａ Ｂ Ｃ 是 省 力 杠 杆 ， Ｏ Ｂ Ｄ 、 Ｏ Ｅ Ｄ 是 费 力 杠 杆 D． Ａ Ｂ Ｃ 是 费 力 杠 杆 ， Ｏ Ｂ Ｄ 、 Ｏ Ｅ Ｄ 是 省 力 杠 杆 2.室 内 垃 圾 桶 平 时 桶 盖 关 闭 不 使 垃 圾 散 发 异 味 ， 使 用 时 用 脚 ...
