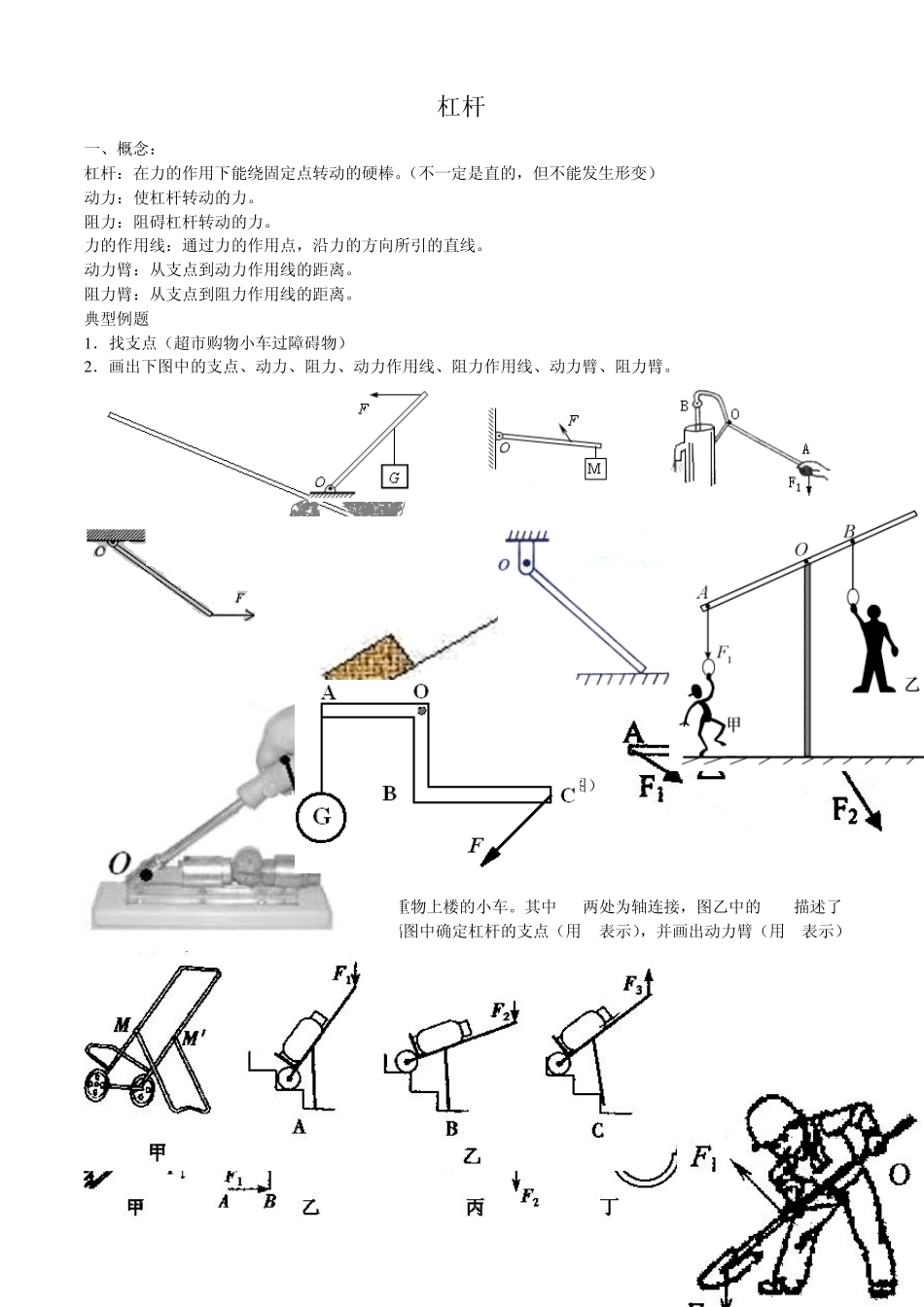

1 杠杆 一、概念: 杠杆:在力的作用下能绕固定点转动的硬棒。(不一定是直的,但不能发生形变) 动力:使杠杆转动的力。 阻力:阻碍杠杆转动的力。 力的作用线:通过力的作用点,沿力的方向所引的直线。 动力臂:从支点到动力作用线的距离。 阻力臂:从支点到阻力作用线的距离。 典型例题 1 .找支点(超市购物小车过障碍物) 2 .画出下图中的支点、动力、阻力、动力作用线、阻力作用线、动力臂、阻力臂。 (注意此图) 练习题 1.如图甲所示,是利用杠杆原理制成的搬运重物上楼的小车。其中 MM/两处为轴连接,图乙中的 ABC描述了小车搬运重物上楼的过程。请分别在 AC两幅图中确定杠杆的支点(用 O表示),并画出动力臂(用 l表示) 2.画出下列图中所示的杠杆(支点为 O)的力臂。 2 3.关于力臂下列说法正确的是 A.力臂一定在杠杆上 B.从支点到动力作用点的距离叫动力臂 C.从支点到力的作用线距离叫力臂 D.力臂不可能为零 二、杠杆平衡条件 F1 l1 = F2 l2 典型例题: 1.一根长为1.2m 的杠杆平衡时,左右两端所挂物体受到重力之比为GA:GB=5:3,力臂OA= m。 2.如图所示,杠杆AOB的A端挂重为GA的物体,B端挂重为GB的物体,杠杆处于平衡状态,AO=BO,杠杆自身重力不计,则 A.GA=GB B.GAGB D.无法判断 练习题 1.两个力同时作用在杠杆上,使杠杆处于平衡状态。下列说法正确的是 A.两个力的大小一定相等 B.两个力的方向一定相同 C.两个力的力臂一定相等 D.两个力与他们相应力臂的乘积相等 2.如图所示,杠杆平衡的是 A.左右各加一个钩码 B.左右各加两个钩码 C.将左边的钩码向右移一个 D.将左右的钩码都向支点方向移一格 3.如图中的杠杆平衡时,F1与 F2之比是 A.5:4 B.4:5 C.1:4 D.4:1 4.已知作用在某杠杆上的动力是2N,阻力是5N,阻力是5N,阻力臂是5cm,为使杠杆平衡,动力臂长 cm,若将阻力增大 2.5N,仍使杠杆平衡,不改变力臂长度,动力应增大 N。 5.如图所示杠杆中 O是支点,杠杆处于水平静止状态,在B点加一个竖直向上的力F=120N,在右端点D处挂一重物 G,已知 OD=0.6cm,BD=0.2cm,则物重 G= N。 6.开瓶时使用的开瓶器(图 a),可以简化成不计重力的省力杠杆(图 b),O为支点。若动力F1和阻力F2。都与杠杆垂直,且 AO=6cm,BO=1cm,F1=25N,则 F2= N。 7.两个小孩坐在跷跷板上,当跷跷板处于平衡时 A.两个小孩的重力一定...
