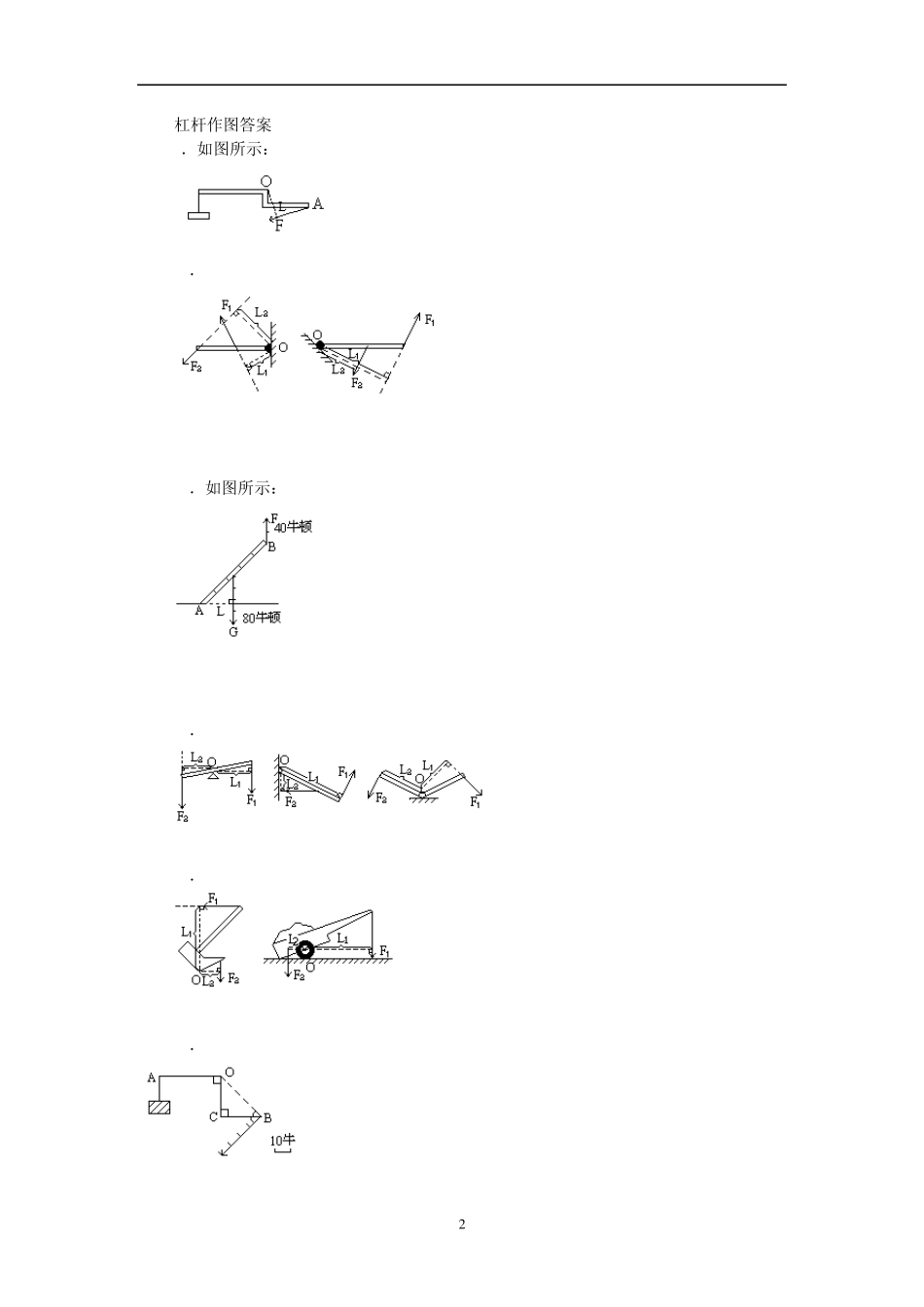

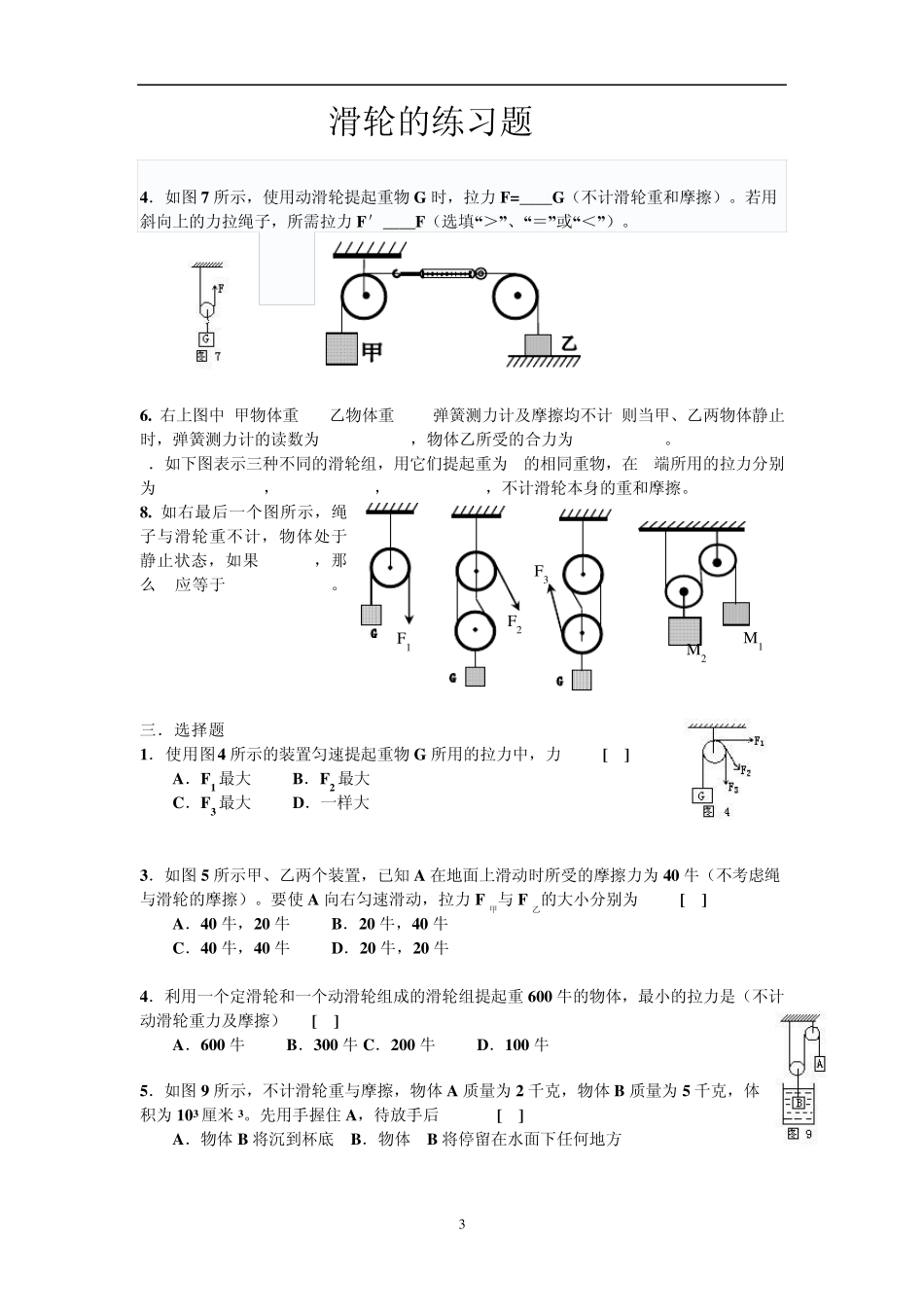

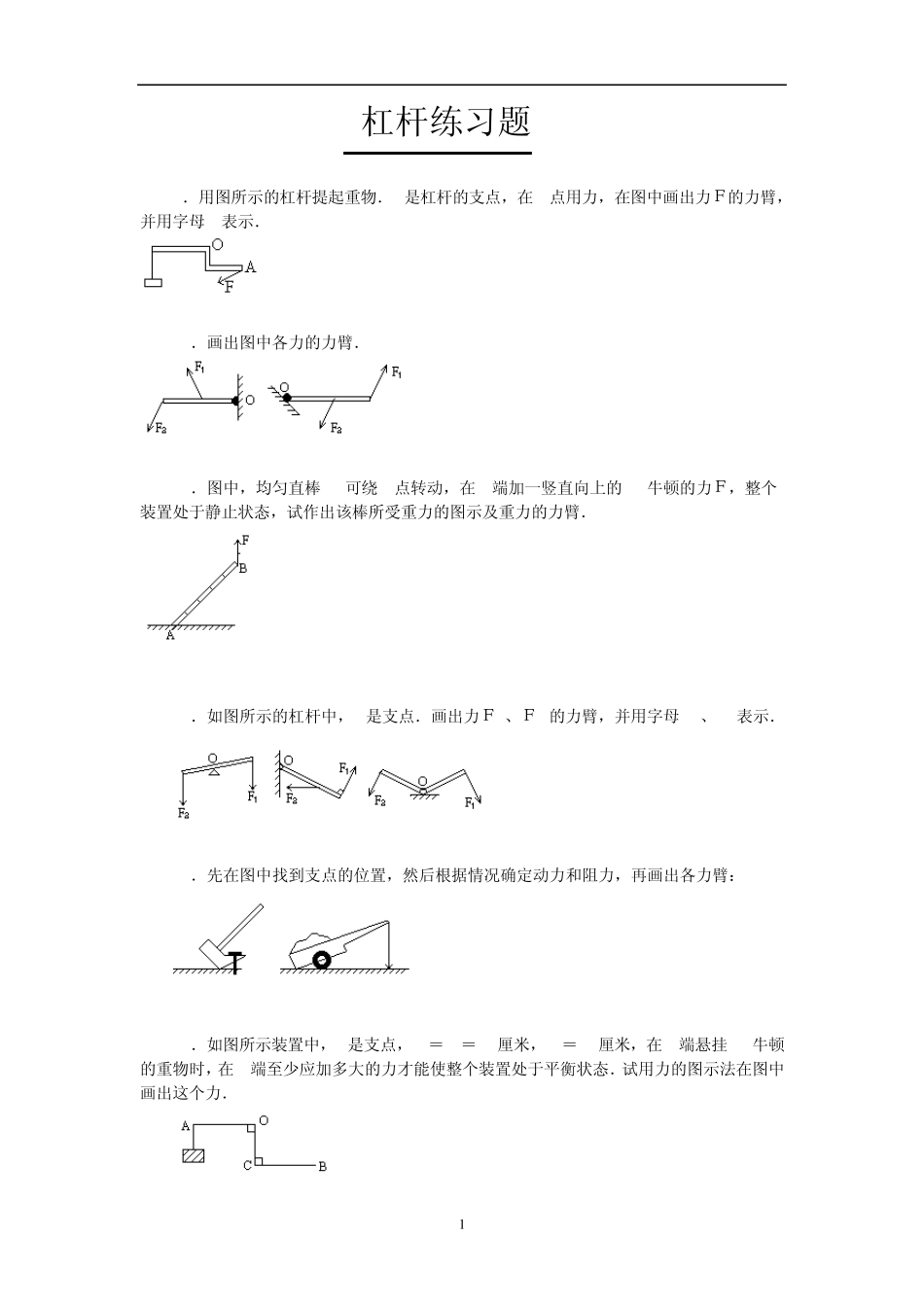

1 杠杆练习题 2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示． 10．画出图中各力的力臂． 17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂． 33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示． 34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂： 35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂 50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力． 2 杠杆作图答案: 2．如图所示： 10． 17．如图所示： 33． 34． 35． 3 滑轮的练习题 4．如图7 所示，使用动滑轮提起重物G 时，拉力F=_ _ _ _ G（不计滑轮重和摩擦）。若用斜向上的力拉绳子，所需拉力F＇_ _ _ _ F（选填“＞”、“＝”或“＜”）。 6. 右上图中,甲物体重6N,乙物体重10N,弹簧测力计及摩擦均不计,则当甲、乙两物体静止时，弹簧测力计的读数为__________N，物体乙所受的合力为__________N。 7．如下图表示三种不同的滑轮组，用它们提起重为 G的相同重物，在 A端所用的拉力分别为 F1=__________，F1=_________，F1=_________，不计滑轮本身的重和摩擦。 8. 如右最后一个图所示，绳子与滑轮重不计，物体处于静止状态，如果 M1=5kg，那么 M2应等于__________ kg。 三．选择题 1．使用图4 所示的装置匀速提起重物G 所用的拉力中，力 [ ] A．F1 最大 B．F2 最大 C．F3 最大 D．一样大 3．如图5 所示甲、乙两个装置，已知 A 在地面上滑动时所受的摩擦力为 40 牛（不考虑绳与滑轮的摩擦）。要使A 向右匀速滑动，拉力F甲与 F乙的大小分别为 [ ] A．40 牛，20 牛 B．20 牛，40 牛 C．40 牛，40 牛 D．20 牛，20 牛 4．利用一个定滑轮和一个动滑轮组成的滑轮组提起重600 牛的物体，最小的拉力是（不计动滑轮重力及摩擦） [ ] A．600 牛 B．300 牛 C．200 牛 D．100 牛 5．如图9 所示，不计滑轮重与摩擦，物体 A 质量为 2 千克，物体 B 质量为 5 千克，体积为 103 厘米 3。先用手握住 A，待放手后 [ ] A．物体 B 将沉到杯底 B．物体 B 将停留在水面下任何地方 F1 F2 F3 M 1M 2 4 C．物体B 将离开水面上升 D．...
