杠杆知识梳理(基础题)

杠杆知识梳理(基础题)_第1页
1/10

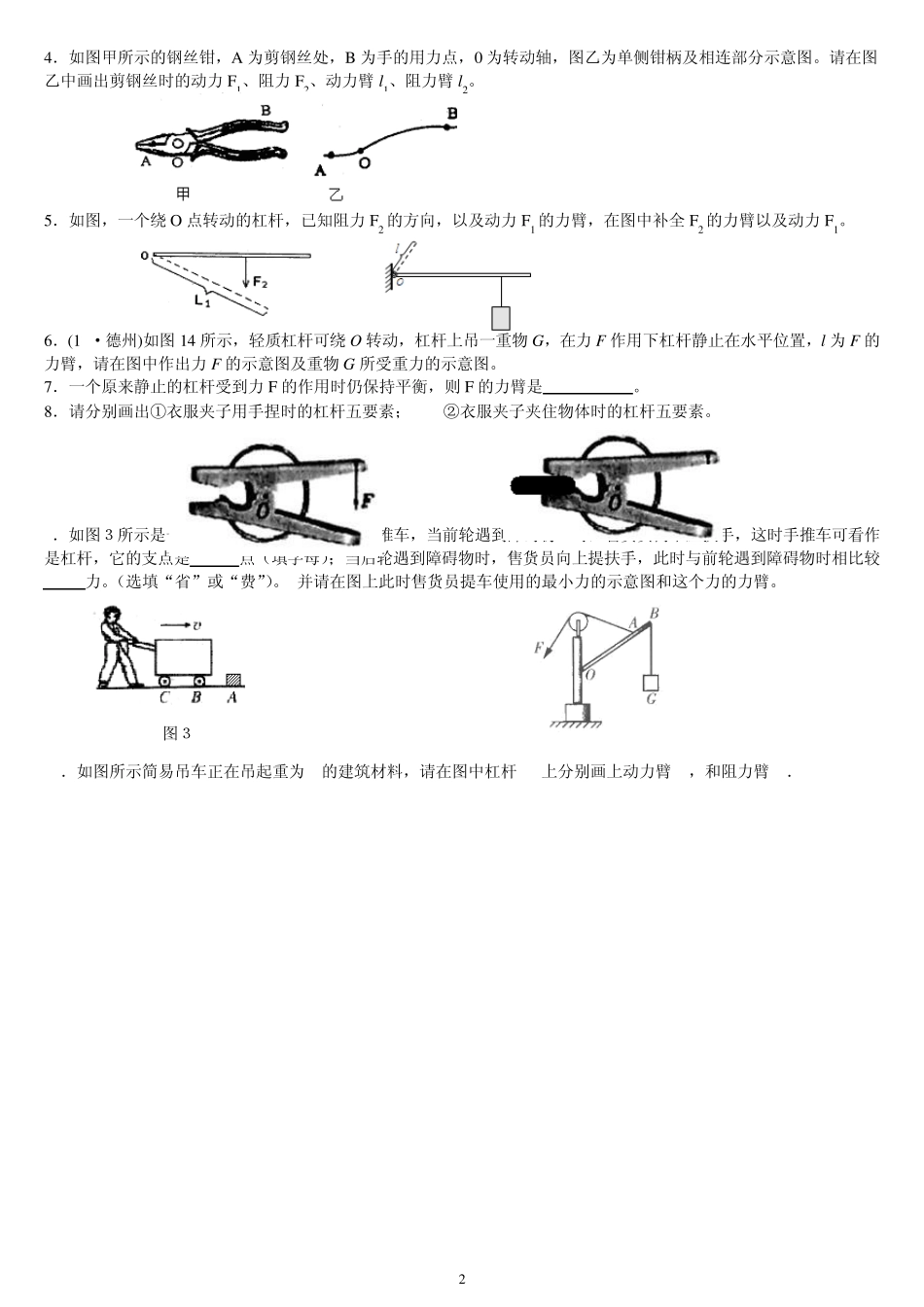

杠杆知识梳理(基础题)_第2页
2/10

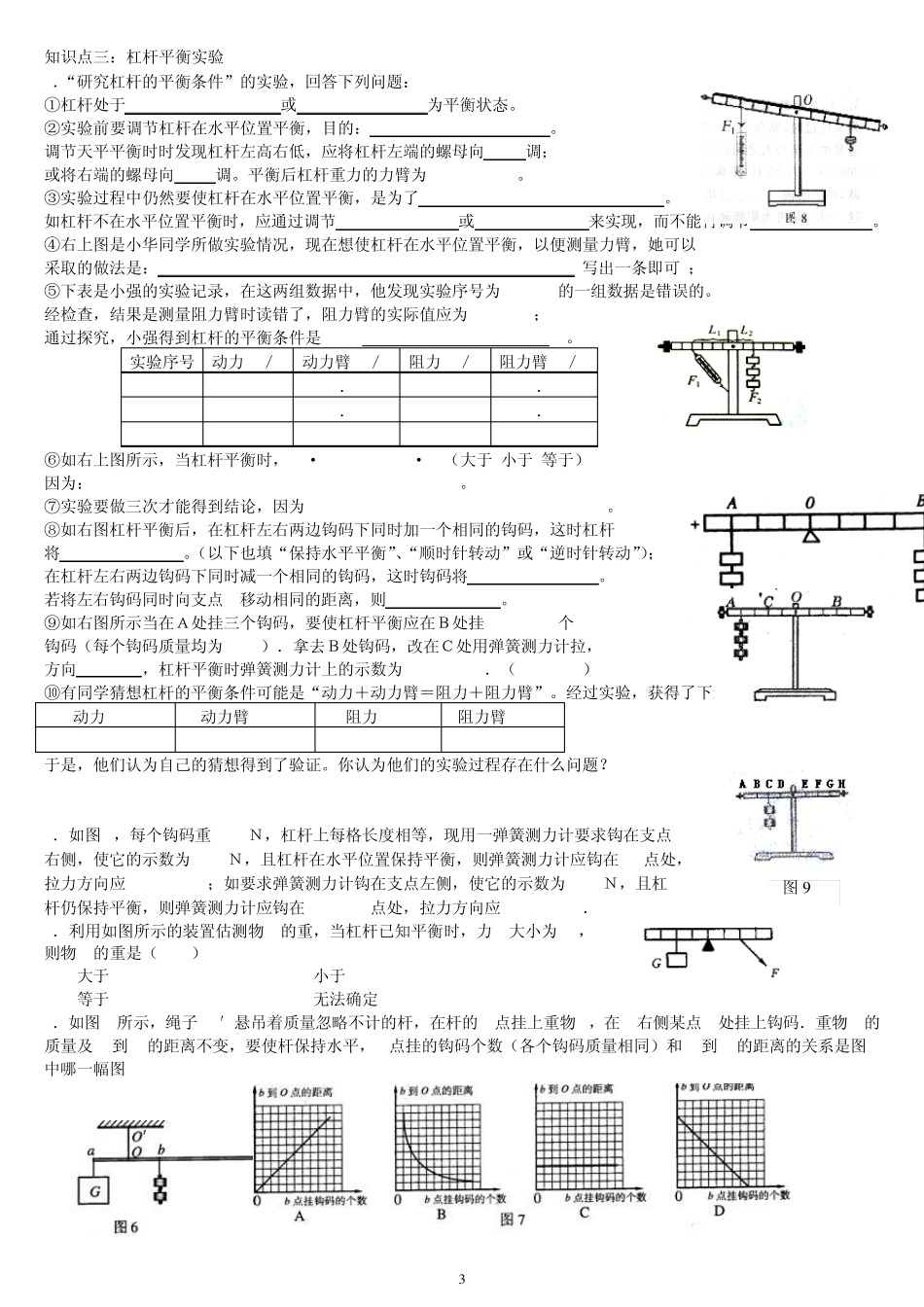

杠杆知识梳理(基础题)_第3页
3/10
1 一、杠杆 知识点一:杠杆基本知识 1.关于杠杆,下列说法是正确的还是错误的,正确的打√,错误的打× (1)杠杆是一根直的硬棒( ) (2)支点到动力作用点的连线就是动力臂( ) (3)力臂是支点到力的作用线的距离( ) (4)力臂是力的作用点到支点的距离( ) (5)杠杆只可以是直的( ) (6)杠杆一定有支点( ) (7)杠杆的支点可以不在杠杆上( ) (8)力的作用点可以不在杠杆上( ) 知识点二:会确认并画出杠杆的力臂 1.如下图所示,杠杆ab的中点挂一物体 G,杠杆可绕轴 a转动,则水平拉力 F的力臂应是( ) A.ac B.ab C.ad D.bd 2.如图 2所示杠杆中,动力臂用 L表示,图中所画力臂正确的是( ) 3.如下图所示的杠杆,请画出杠杆的五要素。 (1) (2) (3) (4) (5) (6 ) (7 ) (8 ) (9 ) (1 0 ) (1 1 ) (1 2 ) (1 3 ) (1 4 ) (1 5 ) (1 6 ) (1 7 ) (1 8 ) (1 9 ) (2 0 ) (2 1 ) (2 2 ) (2 3 ) (2 4 ) (2 5 ) F G O F 2 4.如图甲所示的钢丝钳,A 为剪钢丝处,B 为手的用力点,0 为转动轴,图乙为单侧钳柄及相连部分示意图。请在图乙中画出剪钢丝时的动力F1、阻力F2、动力臂l1、阻力臂l2。 5.如图,一个绕O 点转动的杠杆,已知阻力F2 的方向,以及动力F1 的力臂,在图中补全F2 的力臂以及动力F1。 6.(10·德州)如图14 所示,轻质杠杆可绕O 转动,杠杆上吊一重物 G,在力F 作用下杠杆静止在水平位置,l为F 的力臂,请在图中作出力F 的示意图及重物 G 所受重力的示意图。 7.一个原来静止的杠杆受到力F 的作用时仍保持平衡,则 F 的力臂是 。 8.请分别画出①衣服夹子用手捏时的杠杆五要素; ②衣服夹子夹住物体时的杠杆五要素。 9.如图3所示是一辆火车上装满同种货物的手推车,当前轮遇到障碍物 A时,售货员向下压扶手,这时手推车可看作是杠杆,它的支点是 点(填字母);当后轮遇到障碍物时,售货员向上提扶手,此时与前轮遇到障碍物时相比较 力。(选填“省”或“费”)。 并请在图上此时售货员提车使用的最小力的示意图和这个力的力臂。 10.如图所示简易吊车正在吊起重为G的建筑材料,请在图中杠杆OB上分别画上动力臂l1,和阻力臂l2. 图3 3 图 9 知识点三:杠杆平衡实验 1.“研究杠杆的平衡条件”的实验,回答下列问题:...
