松下kxtd510简单编程

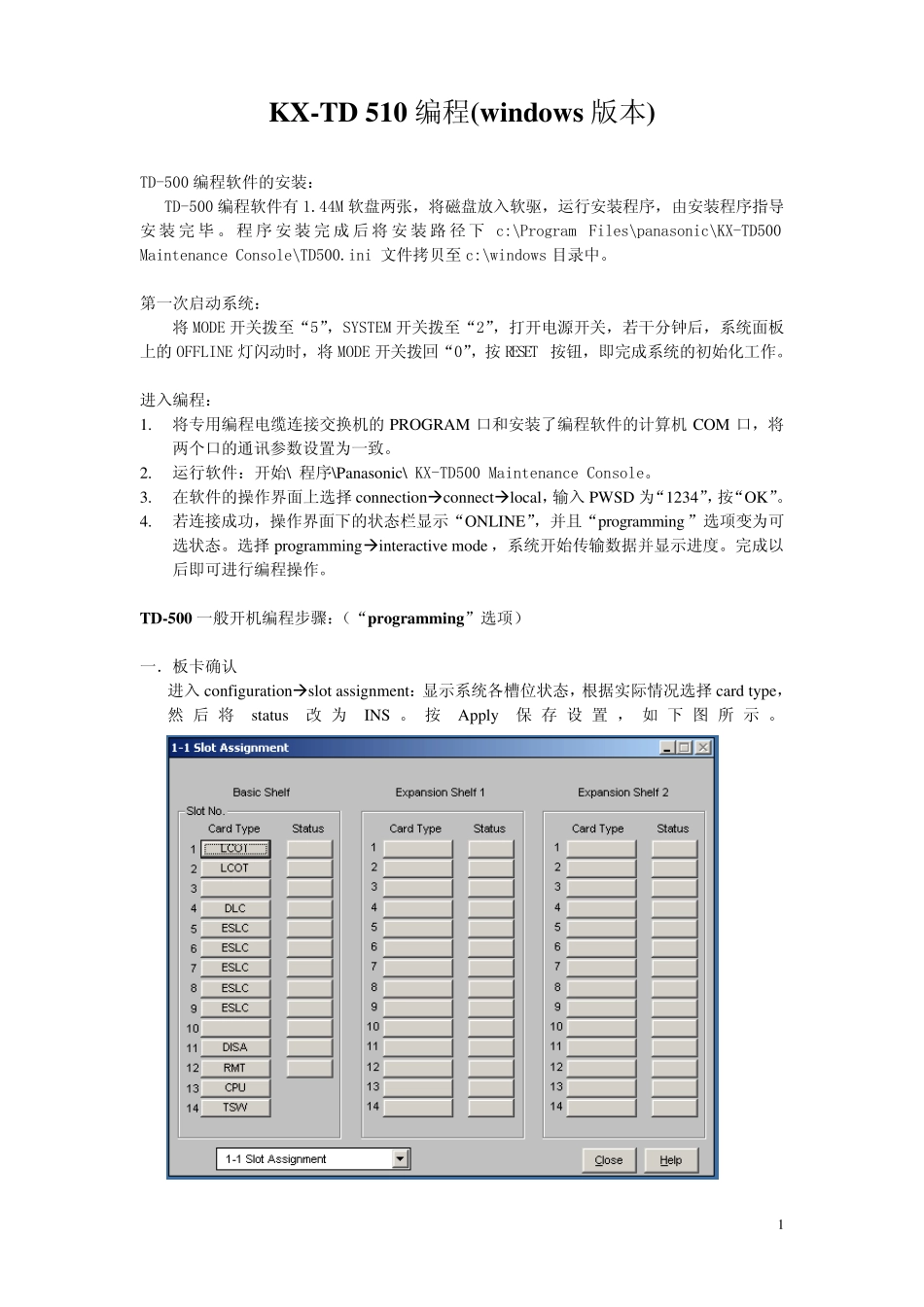

松下kxtd510简单编程_第1页
1/8
松下kxtd510简单编程_第2页
2/8

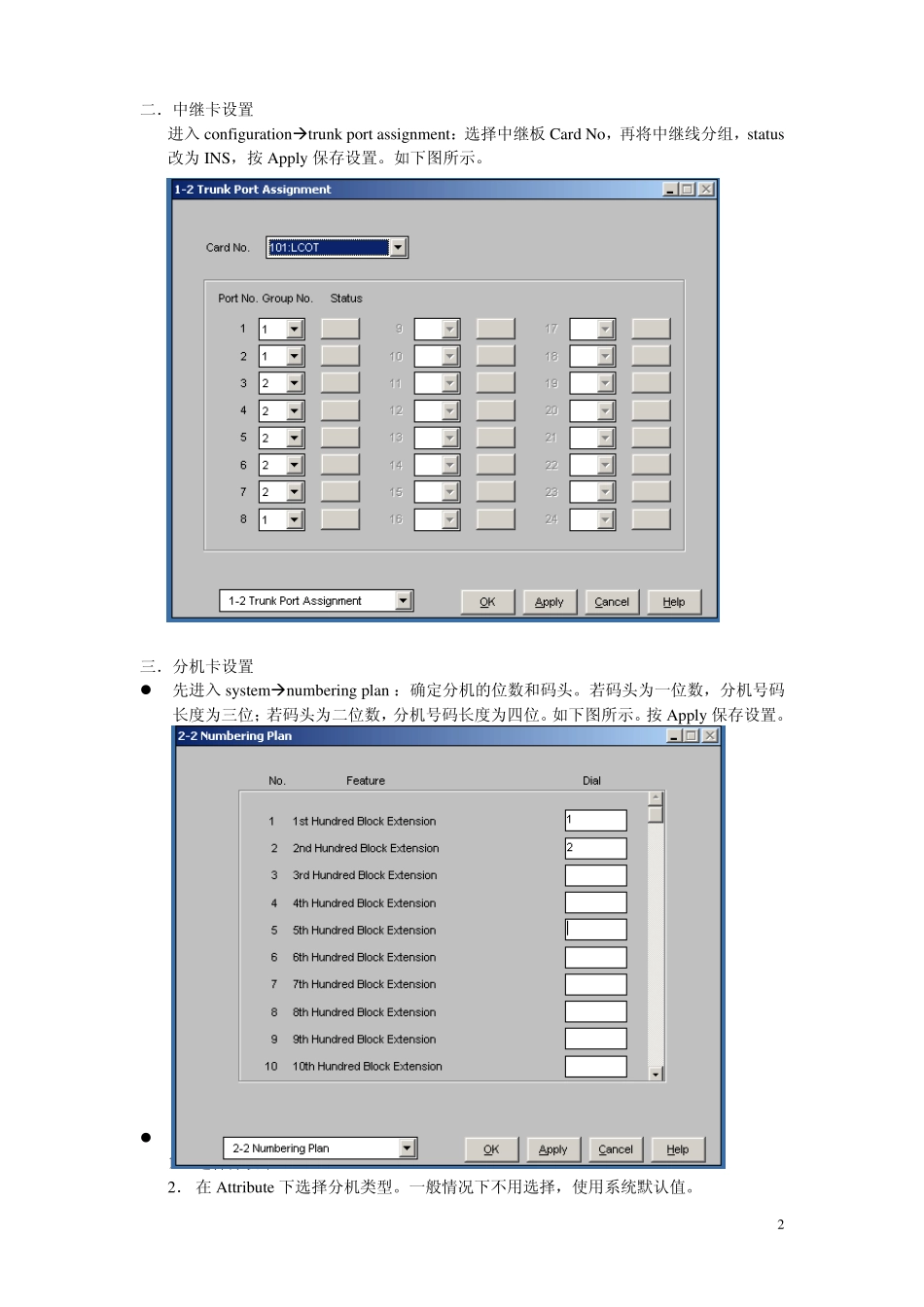

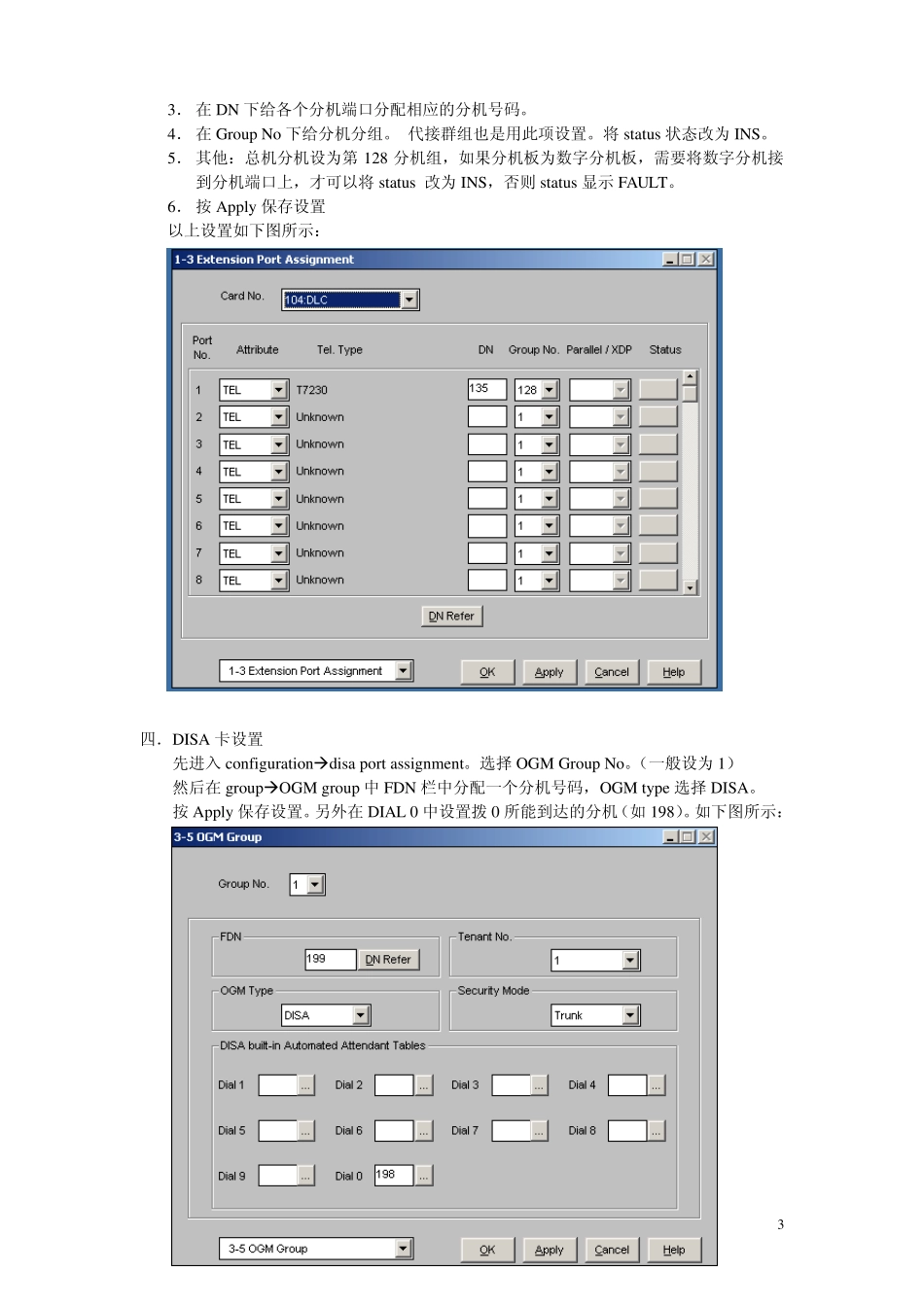

松下kxtd510简单编程_第3页
3/8
1KX-TD 510 编程(w indow s 版本) TD-500 编程软件的安装: TD-500 编程软件有1.44M 软盘两张,将磁盘放入软驱,运行安装程序,由安装程序指导安装完毕。程序安装完成后将安装路径下c:\Program Files\panasonic\KX-TD500 Maintenance Console\TD500.ini 文件拷贝至c:\windows 目录中。 第一次启动系统: 将MODE 开关拨至“5”,SYSTEM 开关拨至“2”,打开电源开关,若干分钟后,系统面板上的OFFLINE 灯闪动时,将MODE 开关拨回“0”,按 RESET 按钮,即完成系统的初始化工作。 进入编程: 1. 将专用编程电缆连接交换机的PROGRAM 口和安装了编程软件的计算机 COM 口,将两个口的通讯参数设置为一致。 2. 运行软件:开始\ 程序\Panasonic\ KX-TD500 Maintenance Console。 3. 在软件的操作界面上选择 connectionÆconnectÆlocal,输入PWSD 为“1234”,按“OK”。 4. 若连接成功,操作界面下的状态栏显示“ONLINE”,并且“programming ”选项变为可选状态。选择 programmingÆinteractiv e mode ,系统开始传输数据并显示进度。完成以后即可进行编程操作。 TD-500 一般开机编程步骤:(“programming”选项) 一.板卡确认 进入configu rationÆslot assignment:显示系统各槽位状态,根据实际情况选择 card ty pe,然 后将statu s改 为INS 。按Apply保 存 设 置 ,如 下图 所 示 。 2二.中继卡设置 进入configu rationÆ tru nk port assignment:选择中继板Card No,再将中继线分组,statu s改为INS,按Apply 保存设置。如下图所示。 三.分机卡设置 z 先进入sy stemÆ nu mbering plan :确定分机的位数和码头。若码头为一位数,分机号码长度为三位;若码头为二位数,分机号码长度为四位。如下图所示。按Apply 保存设置。 z 分机卡设置:进入configu rationÆ ex tension port assignment: 1. 选择分机卡Card No 2. 在 Attribu te 下选择分机类型。一般情况下不用选择,使用系统默认值。 33. 在DN 下给各个分机端口分配相应的分机号码。 4. 在Grou p No 下给分机分组。 代接群组也是用此项设置。将 statu s 状态改为 INS。 5. 其他:总机分机设为第 128 分机组,如果分机板为数字分机板,需要将数字分机接到分机端口上,才可以将 statu s 改为 INS,否则 statu s 显示 FAULT。 6. 按 Apply 保存...
