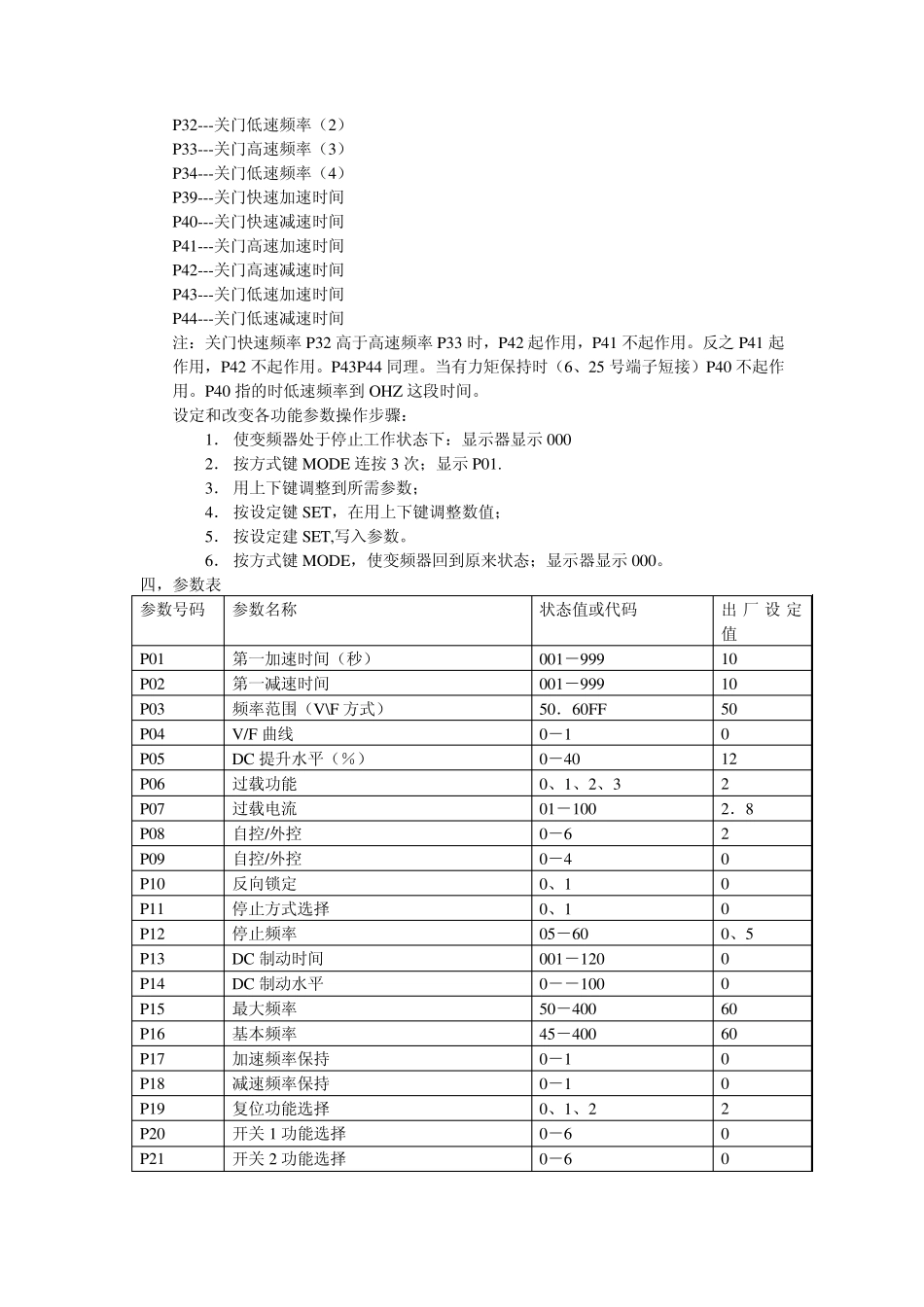

松下变频器操作使用手册 NBSL 门机变频调速系统使用手册 一．系统构成 NBSL 开门机变频调速系统为我公司为适应市场需求开发的门机控制系统，为保证系统性能的可靠，系统硬件部分采用日本松下公司的VF-7F0.4KW 的变频器，FPI-C14 型可编程控制器，门机运行变速位置由双稳态开关控制。变频器具体外形如图所示； 1． 电源开关2、调试切换开关3、4、手动开关门开关6、输入公用端 7。安全触板或光幕常闭触点输入 8、开门信号输入 9、关门信号输入 10、输出公用端 11、关门到位输出 12、开门到位输出 13、接地 14、15、电源输入 16－18、门电机输入端 21、关门终端开关22、开门终端开关23、关门变速开关24、开门变速开关25、关门到位力矩保持选择输入端。 二．开关、端子功能简述 1、 调试切换开关；当该开关置于调试状态时，系统对外部信号不相应，按下手动开关门时，门机动作，当开关置于系统状态时，系统由外部信号控制，手动实效。 2、 手动关门开关； 3、 手动开门开关 4、 输入控制： 5、 输出端 6、 输入部分 三．变频器操作说明：本变频器门位置采用双稳态开关，门机加减速位置可根据自己调整，以满足不同客户的要求。门机开门的速度由P01,P02,P36,P37,P38,等五个参数控制，关门速度由P32,P33,P34,P39—P44 等参数控制。具体参数功能如下： P01---开门加速时间（第一加速时间） P02---开门减速时间（第一减速时间） P36---开门快速频率（预设频率 6） P37---开门高速频率（7） P38---开门低速频率（8） 18 25 17 16 22 15 21 14 开门到位开点 12 13 关门到位输出 11 公用端子 10 关门信号 9开门信号 8 7 1 公用端子 6 2 P32---关门低速频率（2） P33---关门高速频率（3） P34---关门低速频率（4） P39---关门快速加速时间 P40---关门快速减速时间 P41---关门高速加速时间 P42---关门高速减速时间 P43---关门低速加速时间 P44---关门低速减速时间 注：关门快速频率P32 高于高速频率P33 时，P42 起作用，P41 不起作用。反之P41 起作用，P42 不起作用。P43P44 同理。当有力矩保持时（6、25 号端子短接）P40 不起作用。P40 指的时低速频率到 OHZ 这段时间。 设定和改变各功能参数操作步骤： 1． 使变频器处于停止工作状态下：显示器显示 000 2． 按方式键 MODE 连按 3 次；显示 P01. 3． 用上下键调整到所需参数； 4． 按设定键 SET，在用上...
