板后浇带支撑架搭设方案

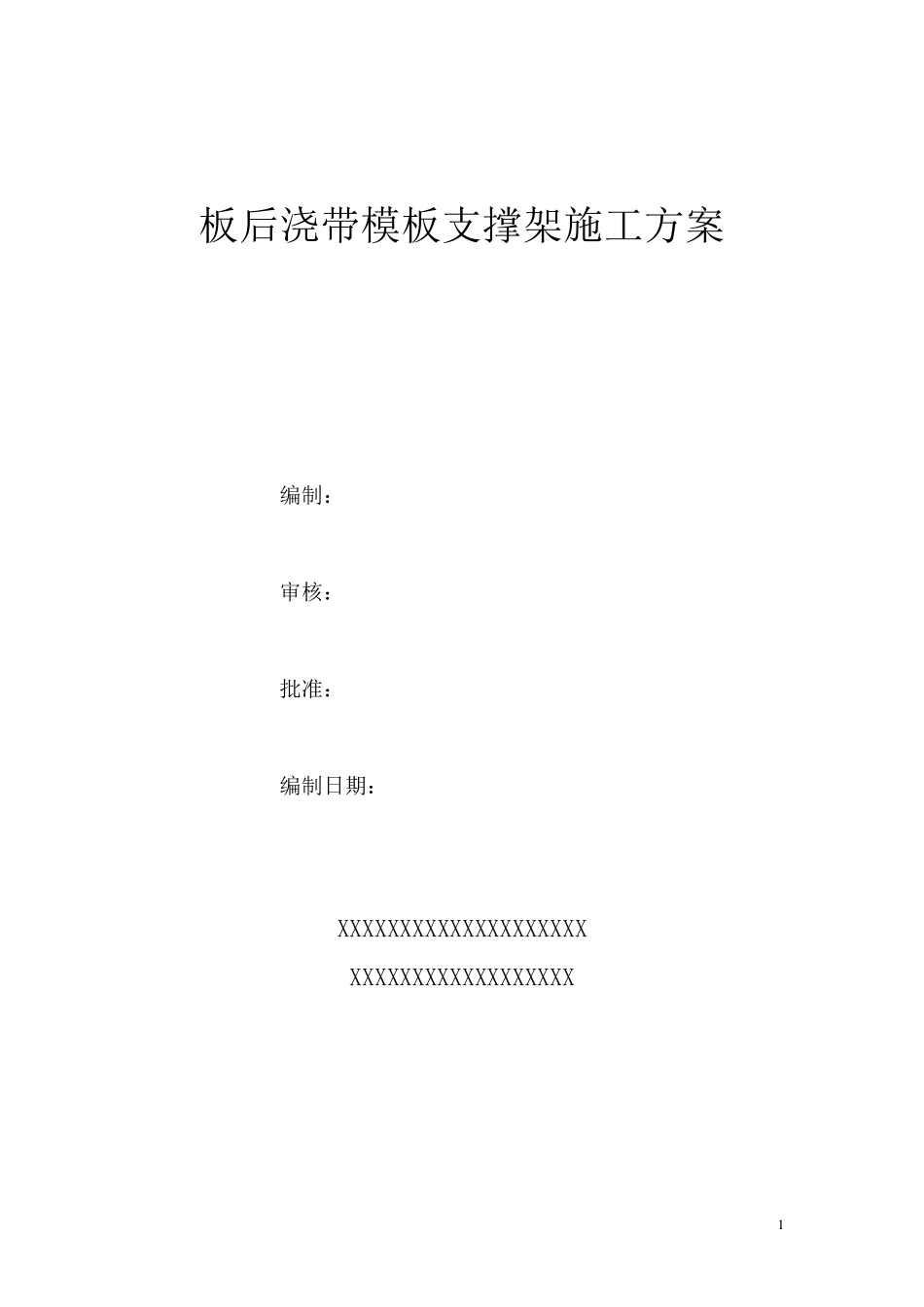

板后浇带支撑架搭设方案_第1页
1/15

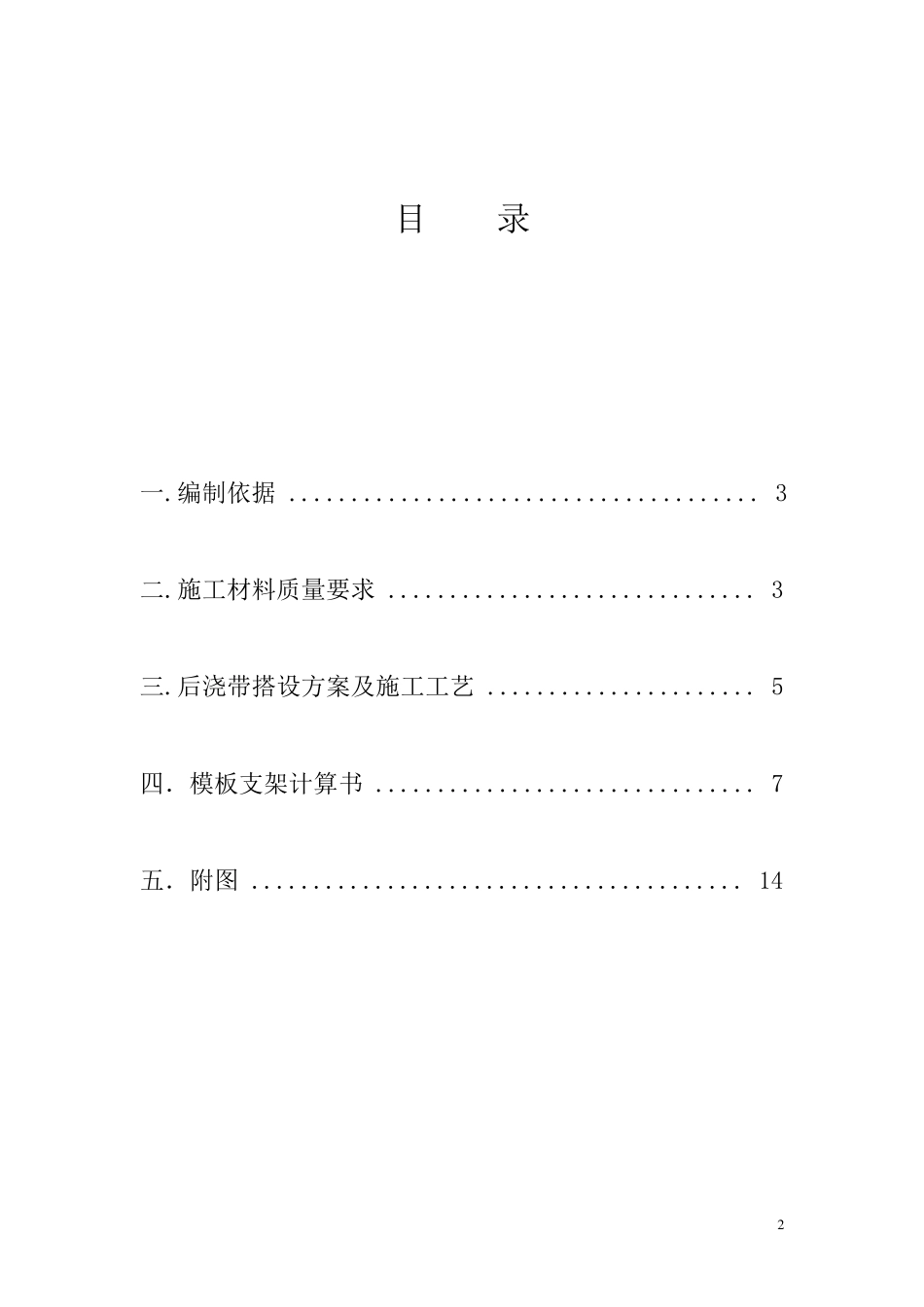

板后浇带支撑架搭设方案_第2页
2/15

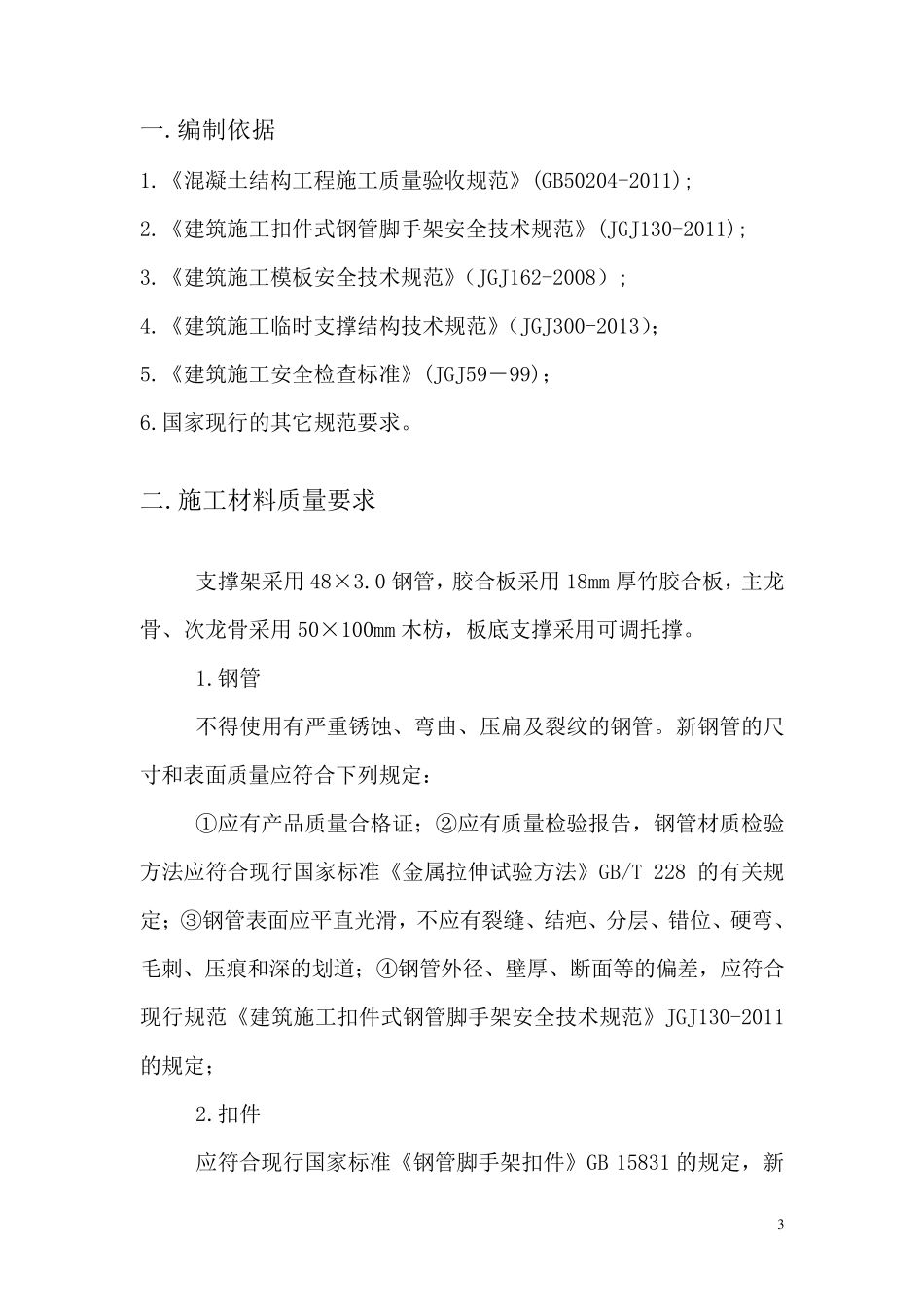

板后浇带支撑架搭设方案_第3页
3/15
1 板后浇带模板支撑架施工方案 编制: 审核: 批准: 编制日期: XXXXXXXXXXXXXXXXXXXX XXXXXXXXXXXXXXXXXX 2 目 录 一.编制依据 ...................................... 3 二.施工材料质量要求 .............................. 3 三.后浇带搭设方案及施工工艺 ...................... 5 四.模板支架计算书 ............................... 7 五.附图 ........................................ 14 3 一.编制依据 1.《混凝土结构工程施工质量验收规范》(GB50204-2011); 2.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011); 3.《建筑施工模板安全技术规范》(JGJ162-2008); 4.《建筑施工临时支撑结构技术规范》(JGJ300-2013); 5.《建筑施工安全检查标准》(JGJ59-99); 6.国家现行的其它规范要求。 二.施工材料质量要求 支撑架采用48×3.0 钢管,胶合板采用18mm 厚竹胶合板,主龙骨、次龙骨采用50×100mm 木枋,板底支撑采用可调托撑。 1.钢管 不得使用有严重锈蚀、弯曲、压扁及裂纹的钢管。新钢管的尺寸和表面质量应符合下列规定: ①应有产品质量合格证;②应有质量检验报告,钢管材质检验方法应符合现行国家标准《金属拉伸试验方法》GB/T 228 的有关规定;③钢管表面应平直光滑,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;④钢管外径、壁厚、断面等的偏差,应符合现行规范《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011的规定; 2.扣件 应符合现行国家标准《钢管脚手架扣件》GB 15831 的规定,新 4 扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证:①旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换;②新、旧扣件均应进行防锈处理;③支架采用的扣件,在螺栓拧紧扭力矩达65N·m 时,不得发生破坏。 连接用的普通螺栓应符合现行国家标准《六角头螺栓C 级》GB/T 5780 和《六角头螺栓》GB/T 5782。 3. 可调托撑 立杆上端采用可调托撑,托撑螺杆外径不得小于 36mm,直径与螺距应符合现行国家标准《梯型螺纹》GB/T 5796.2、GB/T 5796.3 的规定,可调托撑抗压承载力设计值不应小于 40 kN,支托板厚不应小于 5 ㎜;满堂支撑架的可调底座、可调托撑螺杆伸出长度不宜超过 200mm,插入立杆内的长度不得小于 150mm。 4.木胶合模板 胶合模板板材表面应平整光滑,具有防水、耐磨、耐酸碱的保护...
