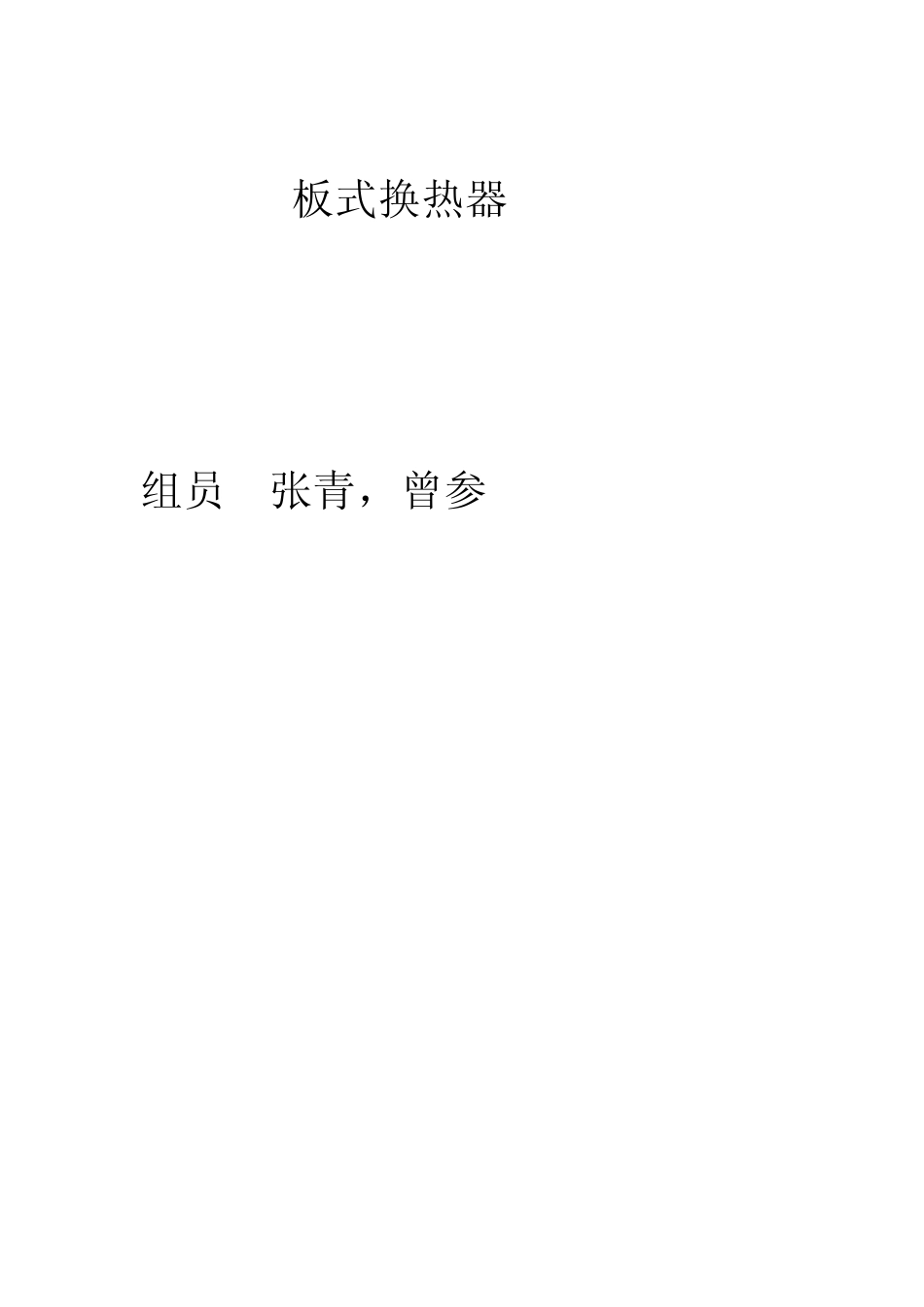

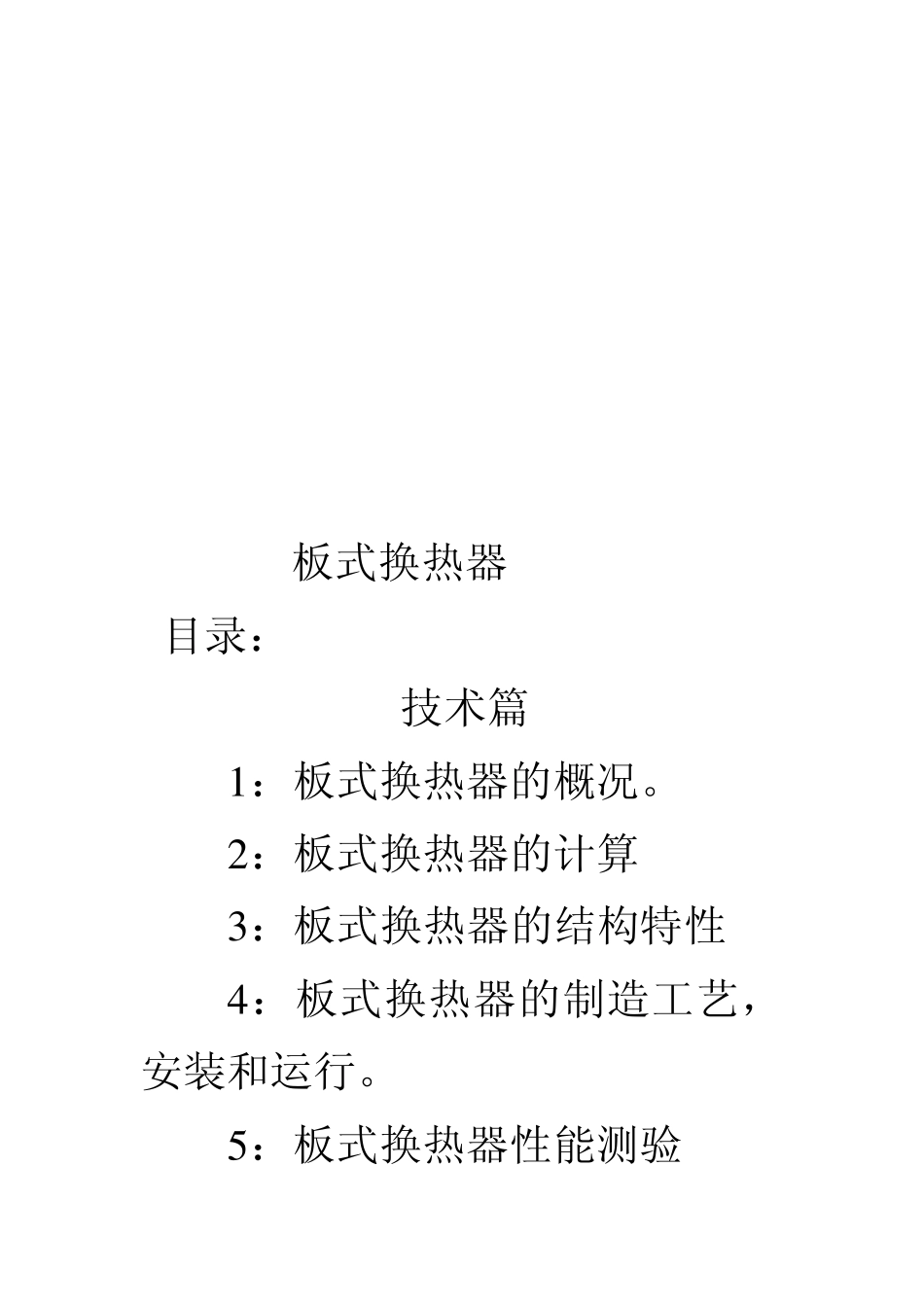

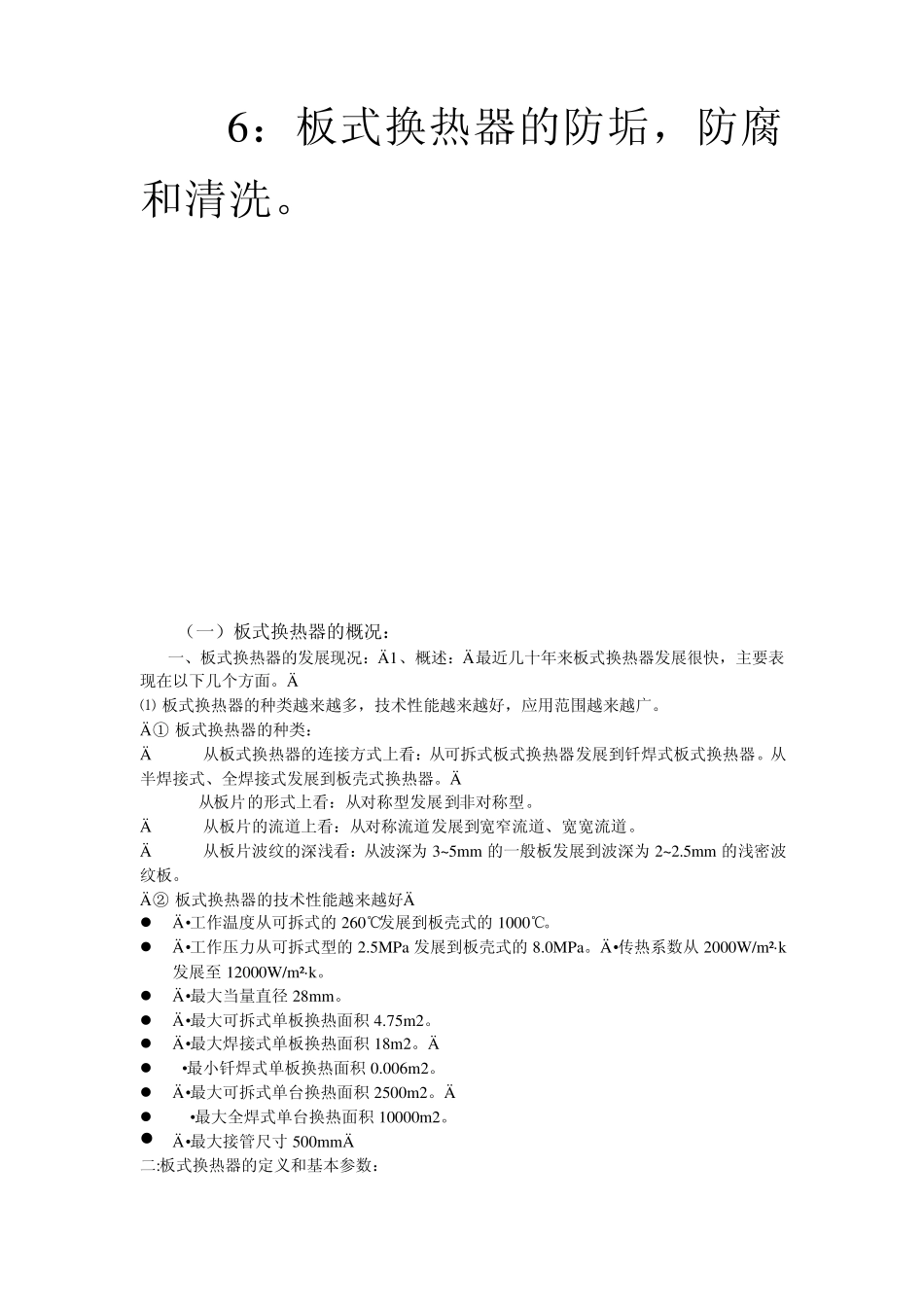

板式换热器 组员 张青,曾参 板式换热器 目录: 技术篇 1 :板式换热器的概况。 2 :板式换热器的计算 3 :板式换热器的结构特性 4 :板式换热器的制造工艺,安装和运行。 5 :板式换热器性能测验 6:板式换热器的防垢,防腐和清洗。 (一)板式换热器的概况: 一、板式换热器的发展现况:1、概述:最近几十年来板式换热器发展很快,主要表现在以下几个方面。 ⑴ 板式换热器的种类越来越多,技术性能越来越好,应用范围越来越广。 ① 板式换热器的种类: 从板式换热器的连接方式上看:从可拆式板式换热器发展到钎焊式板式换热器。从半焊接式、全焊接式发展到板壳式换热器。 从板片的形式上看:从对称型发展到非对称型。 从板片的流道上看:从对称流道发展到宽窄流道、宽宽流道。 从板片波纹的深浅看:从波深为3~5mm 的一般板发展到波深为2~2.5mm 的浅密波纹板。 ② 板式换热器的技术性能越来越好 •工作温度从可拆式的260℃发展到板壳式的1000℃。 •工作压力从可拆式型的2.5MPa 发展到板壳式的8.0MPa。•传热系数从2000W/m²·k发展至 12000W/m²·k。 •最大当量直径 28mm。 •最大可拆式单板换热面积 4.75m2。 •最大焊接式单板换热面积 18m2。 •最小钎焊式单板换热面积 0.006m2。 •最大可拆式单台换热面积 2500m2。 •最大全焊式单台换热面积 10000m2。 •最大接管尺寸 500mm 二:板式换热器的定义和基本参数: 1、可拆式板式换热器 1、定义:可拆式板式换热器是将薄的金属板片(一般0.4~0.8mm)冲压成为凸凹状,周边张贴合成橡胶类的密封垫片,每一枚传热板片为一个传热单元,必要的传热板组合成传热部,高温流体或低温流体流过各传热板形成流路时进行热交换。通过上下两根拉杆将传热部分固定在固定板(框架板)和可动板(游动板、挤压板)之间,并用长的螺栓紧固。图1-8表示各部分的结果及名称。 2.基本参数的确定 ⑴ 单板计算换热面积 a—在垫片内侧参与换热部分的板片展开面积,按下式计算: a = φ·a1 式中 a—单板计算换热面积,m2; φ—展开系数,板片展开面积与投影面积之比,按下式计算: φ = (φ≈1.15~1.3, 一般φ≈1.2) 式中 t′—波纹节距展开长度,mm; t —波纹节距(见图1-9),mm; a1 —在垫片内侧参与换热部分的板片投影面积...
