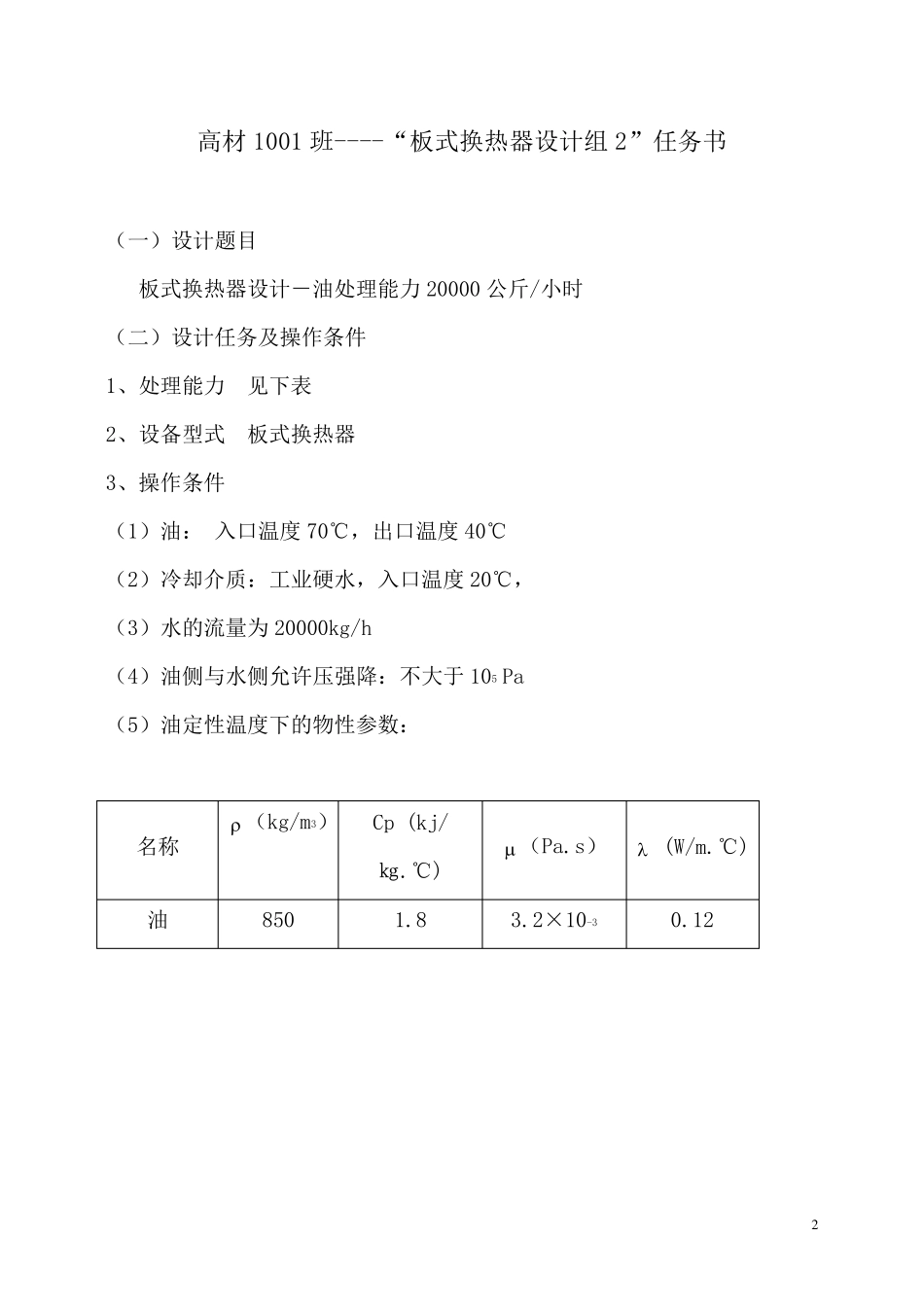

1 南 京 工 业 大 学 《材料工程原理B 》课程设计 设计题目： 板式换热器设计2－油处理能力20000 公斤油/小时 专 业： 高分子材料 班 级： 学 号： 姓 名： 日 期： 2013、1、4----2013、1、14 指导教师： 张老师 设计成绩： 日 期： 2 高材1001 班----“板式换热器设计组2”任务书 （一）设计题目 板式换热器设计－油处理能力20000 公斤/小时 （二）设计任务及操作条件 1、处理能力 见下表 2、设备型式 板式换热器 3、操作条件 （1）油： 入口温度70℃，出口温度40℃ （2）冷却介质：工业硬水，入口温度20℃， （3）水的流量为20000kg/h （4）油侧与水侧允许压强降：不大于105 Pa （5）油定性温度下的物性参数： 名称 （kg/m3） Cp (kj/㎏.℃) （Pa.s） (W/m.℃) 油 850 1.8 3.2×10-3 0.12 3 目录 一、设计方案简介 ....................................................................................................................................................4 1.1 板式换热器简介 ............................................................................................................................................4 1.2 板式换热器的应用 ........................................................................................................................................5 1 .3 板式换热器的组装形式.........................................................................................................................5 1 .4 板式换热器的各种选择.........................................................................................................................6 （1 ）类型的选择....................................................................................................................................6 （2 ）板型的选择....................................................................................................................................6 （3 ）单片面积的选择............................................................................................................................6 （4 ）流速的选择...........
