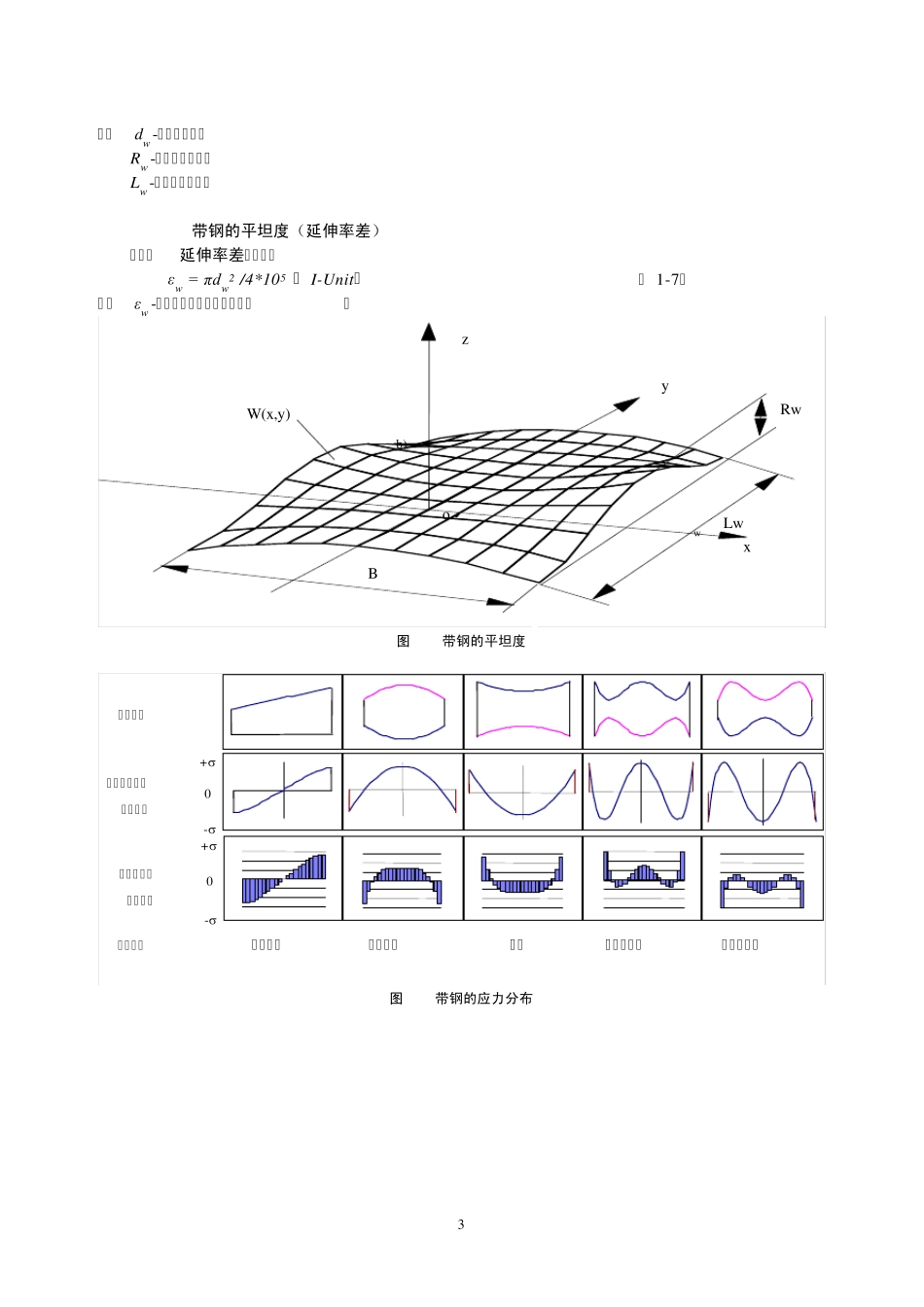

1 图1.1板带的横截面轮廓 hc heo’ hed’ hed heo e2 BW e1 宽带钢生产线板形质量控制理论和应用 北京科技大学高效轧制国家工程研究中心 2005.08 1板形基础知识 板带材做为基础原材料，被广泛应用于工业、农业、国防及日常生活的各个方面，在国民经济发展中起着重要的作用。随着科学技术的发展，特别是一些现代化工业部门如建筑、能源、交通、汽车、电子、机械、石油、化工、轻工等行业的飞速发展，不仅对板带材的需求量急剧增加，而且对其内在性能质量、外部尺寸精度和表面质量诸方面提出了严格的要求。日益激烈的市场竞争和各种高新技术的应用使得板带的横向和纵向厚度精度越来越高，也推动着轧机机型和板形控制技术的不断向前发展。对于热轧、冷轧板的尺寸精度问题，有相对成熟的专门研究方法和解决手段。对于板形问题，无论是研究领域或技术应用领域的工作，都具有更大的难度。有关板形的基础知识是解决板形问题所必需掌握的。 1.1板形的概念 板形（Shape）所含的内涵很广泛，从外观表征来看，包括带钢整体形状（横向、纵向）以及局部缺陷；从表现形式看，有明显板形及潜在板形之分。 板带的横截面轮廓（Profile）和平坦度（Flatness）是目前用以描述板形的两个重要方面。横截面外形反映的是带钢沿板宽方向的几何外形，而平坦度反映的是带钢沿长度方向的平坦形状。这两方面的指标相互影响，相互转化，共同决定了带钢的板形质量，是板形控制中必须兼顾的两个方面。 1.1.1横截面轮廓 横截面外形的主要指标有凸度（Crow n）、边部减薄（Edge Drop）和楔形（Wedge）。 1.1.1.1 凸度 凸度Ch 是反映带钢横截面外形最主要的指标，是指带钢中部标志点厚度hc 与两侧标志点heo 和 hed平均厚度之差： 2 Ch=hc-(heo+hed)/2 （ 1-1） 式中Ch -带钢凸度； hc -带钢中点厚度； heo-带钢操作侧标志点厚度； hed-带钢传动侧标志点厚度。 标志点位置e1 一般取为25mm或是40mm， 也有文献介绍为50-100mm或 0.05BW， BW 为带钢板宽。各符号意义如图1.1 所示。 1.1.1.2边部减薄 边部减薄是指带钢边部标志点厚度与带钢边缘厚度之差： Eo = heo- heo’ （ 1-2） Ed = hed- hed’ （ 1-3） 式中Eo -带钢操作侧边部减薄； Ed -带钢传动侧边部减薄； heo’-带钢操作侧边缘厚度； hed’-带钢传动侧边缘厚度。 边缘厚度位置e2 一般取为5mm，也有文献介绍为2-3mm。 1.1.1.3楔形 楔形Wh 是指带钢操作侧...
