架空线路的导线架设工艺标准

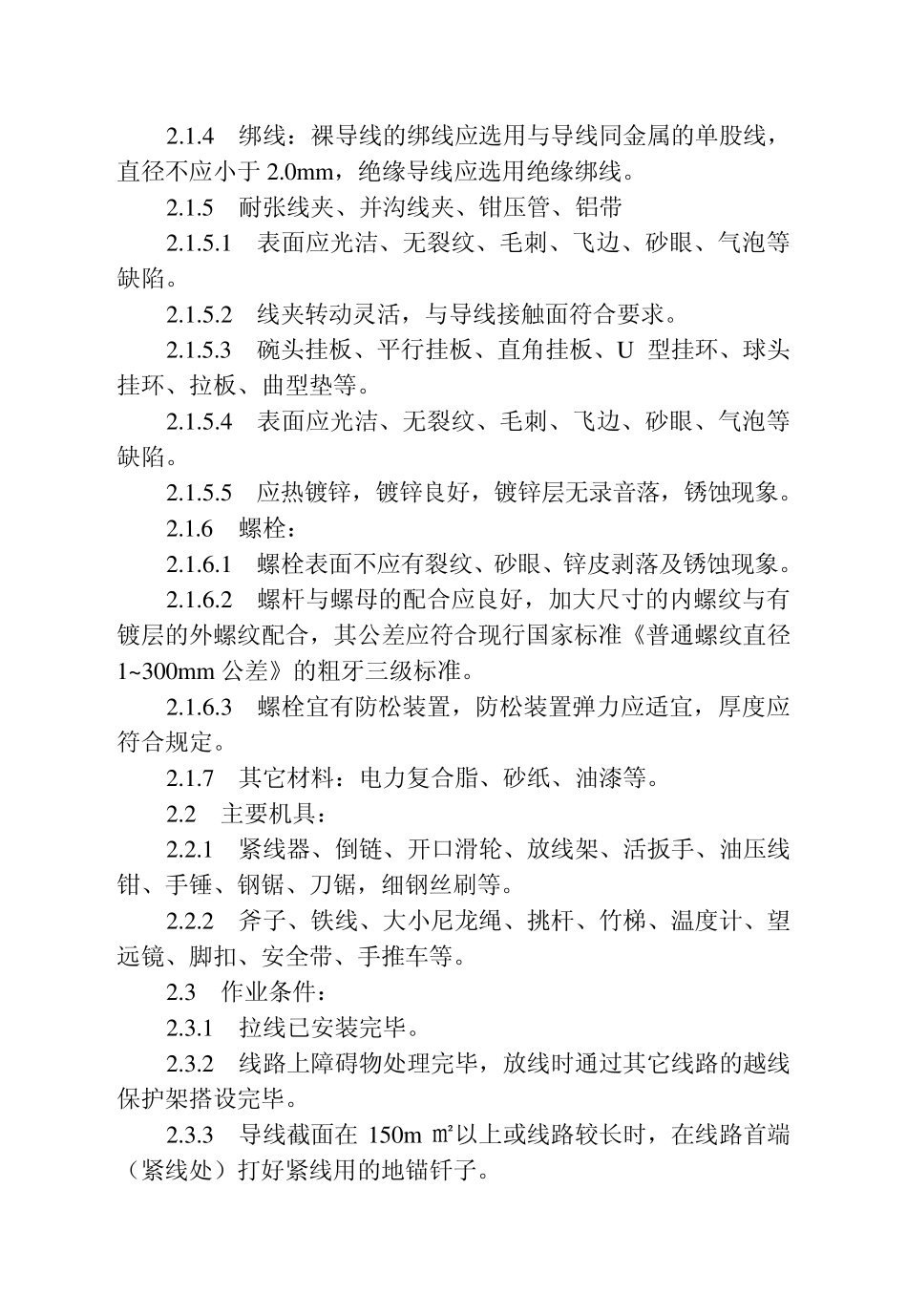

3—26 架空线路的导线架设工艺标准 （326—1998） 1 范围 本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。 2.1.2 导线： 2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 2.1.2.2 不应有严重腐蚀现象。 2.1.2.3 绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。 2.1.2.4 导线最小截面应符合表 3-76 所示数值。 导线最小截面（m ㎡） 表 3-76 导线种类 10kV 1kV 以下 居民区 非居民区 铝绞线 钢芯铝绞线 铜绞线 35 25 16 25 16~25 16 16~25 16~25 直径 3.2~4.0mm 2.1.3 悬式绝缘子、蝶式绝缘子 2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 2.1.3.2 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.3.3 弹簧销、垫的弹力适宜。 2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 2.1.4 绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 2.1.5 耐张线夹、并沟线夹、钳压管、铝带 2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.2 线夹转动灵活，与导线接触面符合要求。 2.1.5.3 碗头挂板、平行挂板、直角挂板、U 型挂环、球头挂环、拉板、曲型垫等。 2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5.5 应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。 2.1.6 螺栓： 2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。 2.1.6.2 螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径1~300mm 公差》的粗牙三级标准。 2.1.6.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.7 其它材料：电力复合脂、砂纸、油漆等。 2.2 主要机具： 2.2.1 紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。 2.2.2 斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。 2.3 作业条件： 2.3.1 拉线已安装完毕。 2.3.2 线路上障碍物处理完毕，放线时通过其它线...
