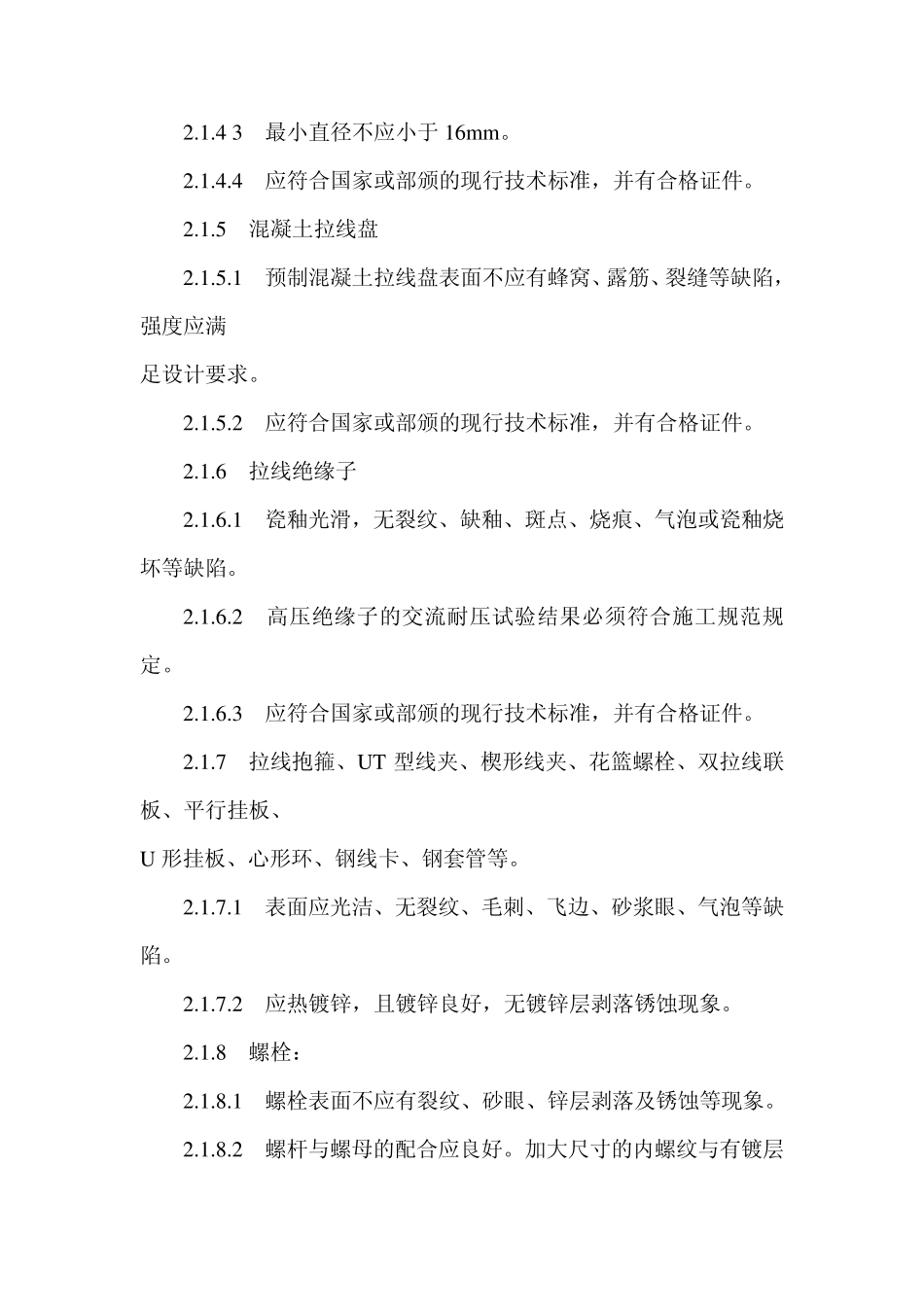

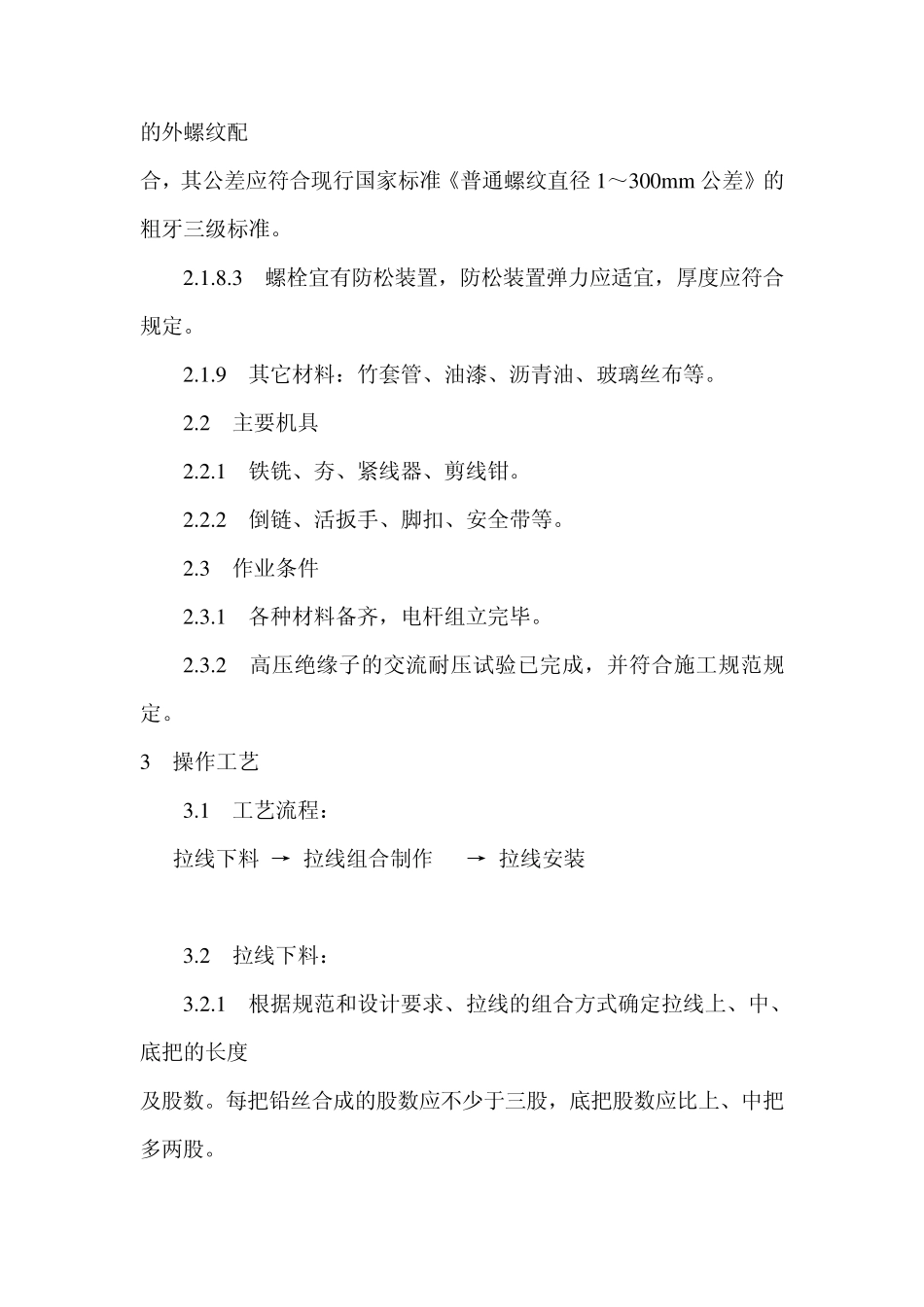

架空线路的拉线 1 范围 本工艺标准运用于10kV 及以下架空配电线路的拉线安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合 格证。 2.1.2 钢绞线： 2.1.2.1 不应有松股、交叉、折叠、断裂及破损等缺陷。 2.1.2.2 镀锌良好，无锈蚀现象。 2.1.2.3 最小截面个应小于25m m 2。 2.1.2.4 应符合国家或部颁的现行技术标准，并有合格证件。 2.1.3 镀锌铁丝： 2.1.3.1 不应有死弯、断裂及破损等缺陷。 2.1.3.2 镀锌良好，不应锈蚀。 2.1.3.3 拉线主线用的铁丝直径不应小于4.0m m ，缠绕用的铁丝直径不应小于 3.2m m 。 2.1.4 拉线棒： 2.1.4.1 不应有死弯、断裂、砂眼、气泡等缺陷。 2.1.4.2 镀锌良好，不应锈蚀。 2.1.4 3 最小直径不应小于16mm。 2.1.4.4 应符合国家或部颁的现行技术标准，并有合格证件。 2.1.5 混凝土拉线盘 2.1.5.1 预制混凝土拉线盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满 足设计要求。 2.1.5.2 应符合国家或部颁的现行技术标准，并有合格证件。 2.1.6 拉线绝缘子 2.1.6.1 瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 2.1.6.2 高压绝缘子的交流耐压试验结果必须符合施工规范规定。 2.1.6.3 应符合国家或部颁的现行技术标准，并有合格证件。 2.1.7 拉线抱箍、UT 型线夹、楔形线夹、花篮螺栓、双拉线联板、平行挂板、 U 形挂板、心形环、钢线卡、钢套管等。 2.1.7.1 表面应光洁、无裂纹、毛刺、飞边、砂浆眼、气泡等缺陷。 2.1.7.2 应热镀锌，且镀锌良好，无镀锌层剥落锈蚀现象。 2.1.8 螺栓： 2.1.8.1 螺栓表面不应有裂纹、砂眼、锌层剥落及锈蚀等现象。 2.1.8.2 螺杆与螺母的配合应良好。加大尺寸的内螺纹与有镀层的外螺纹配 合，其公差应符合现行国家标准《普通螺纹直径1～300m m 公差》的粗牙三级标准。 2.1.8.3 螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。 2.1.9 其它材料：竹套管、油漆、沥青油、玻璃丝布等。 2.2 主要机具 2.2.1 铁铣、夯、紧线器、剪线钳。 2.2.2 倒链、活扳手、脚扣、安全带等。 2.3 作业条件 2.3.1 各种材料备齐，电杆组立完毕。 2.3.2 高压绝缘子的交流耐压试验已完成，并符合施工规范规定。 3 操作工艺 3.1 工艺流程： 拉线下料 → 拉线组合制作 → 拉线安装 3.2 拉线下料： 3.2.1 根据规范和...
