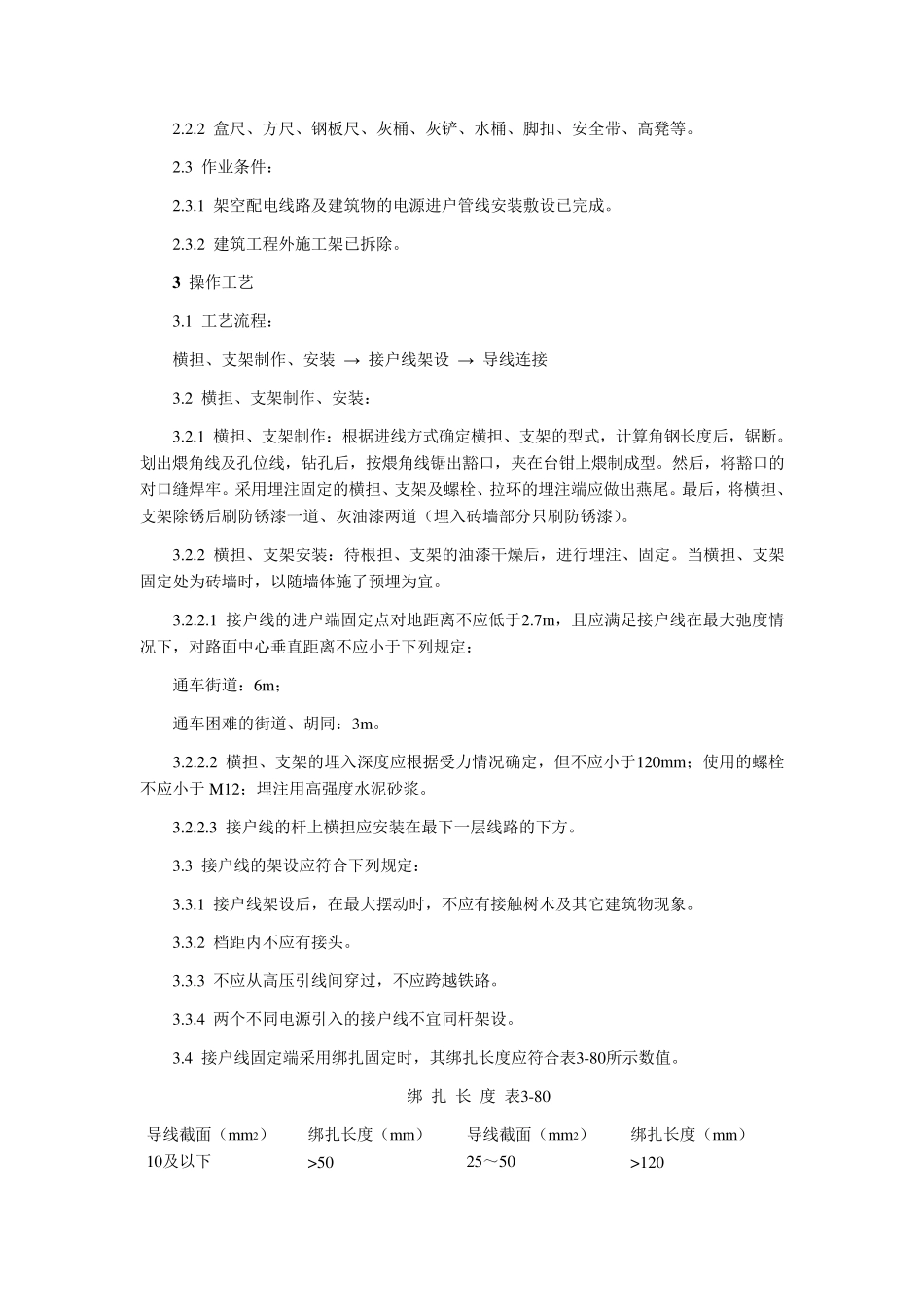

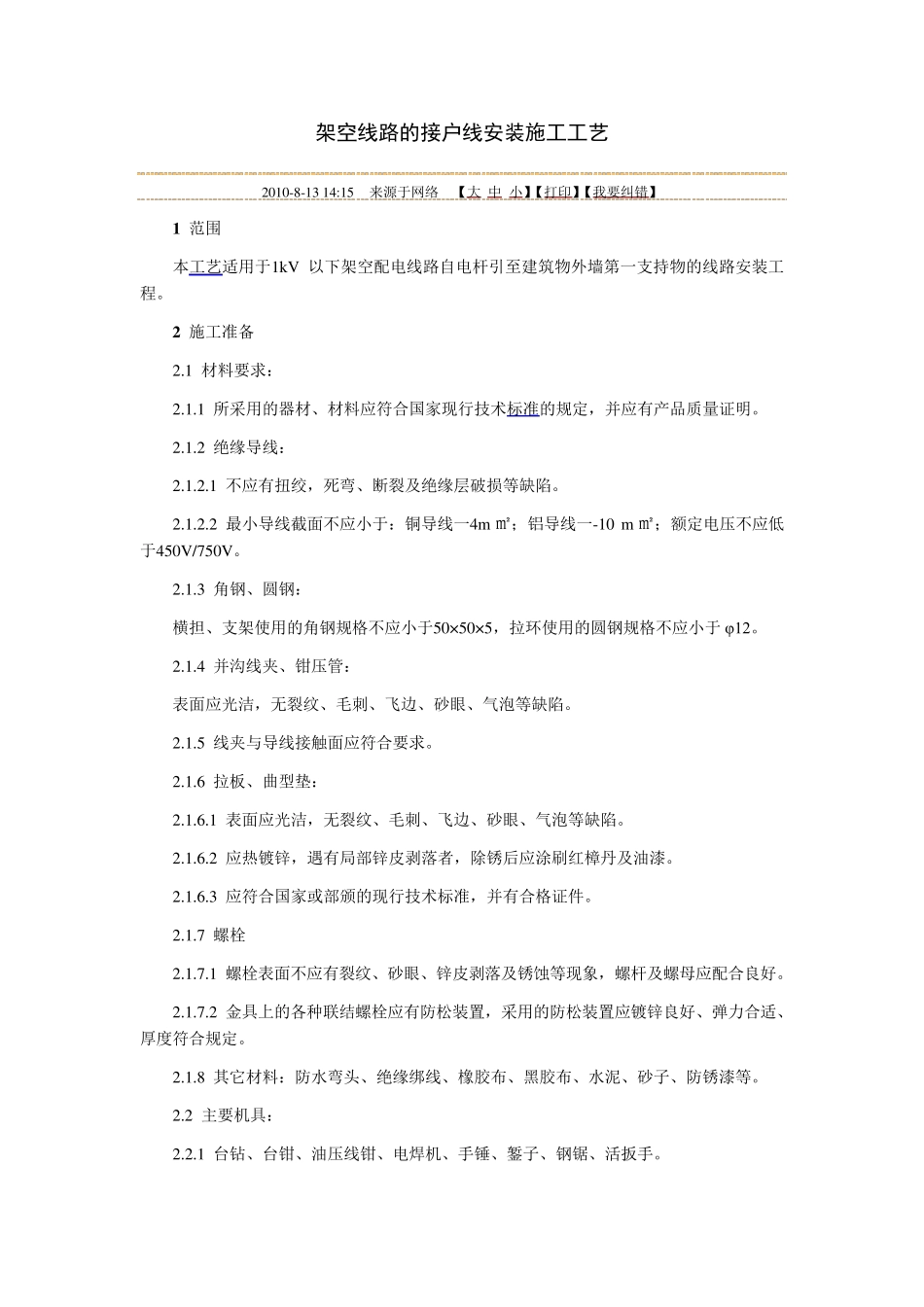

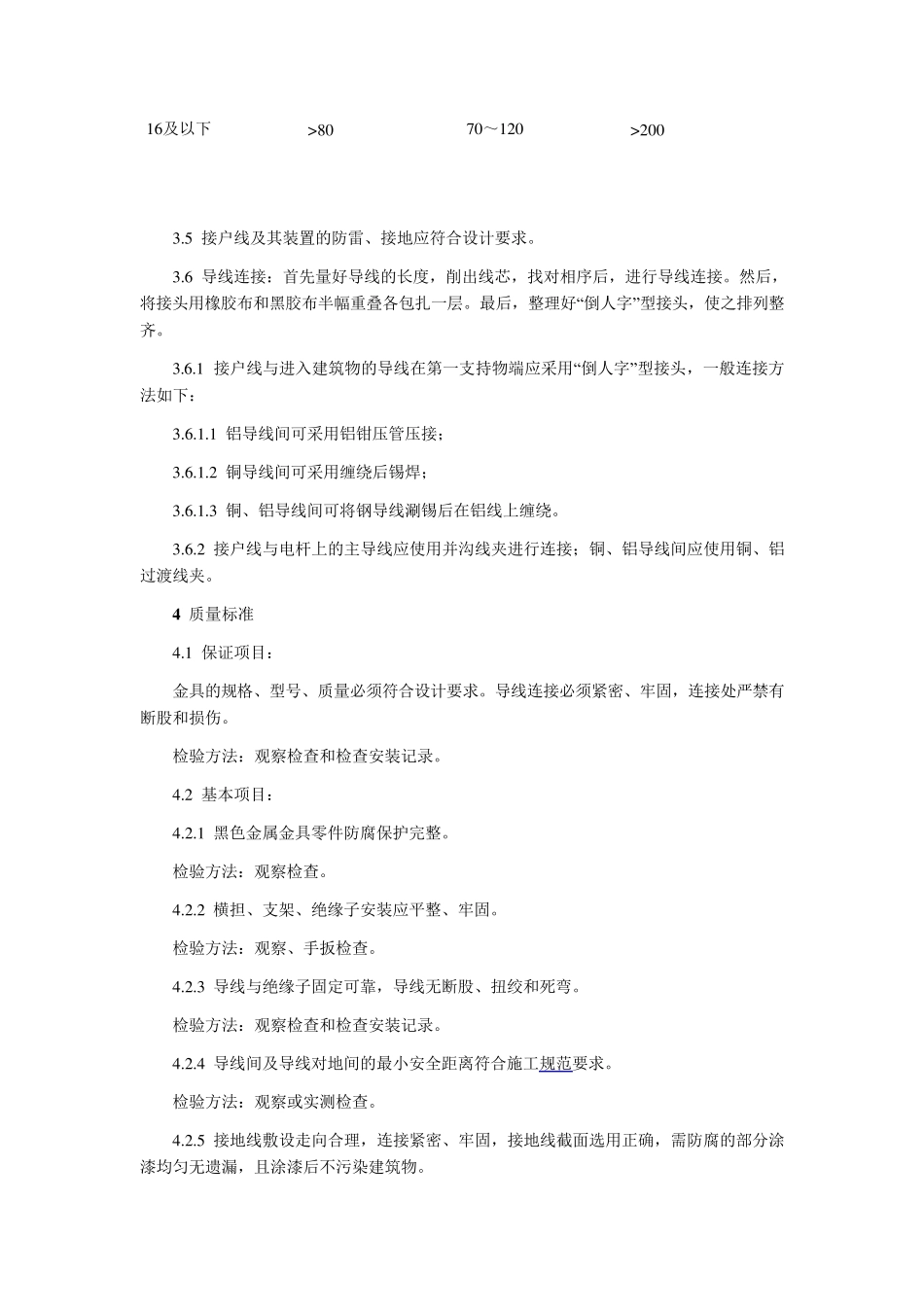

架空线路的接户线安装施工工艺 2010-8-13 14:15 来源于网络 【大 中 小】【打印】【我要纠错】 1 范围 本工艺适用于1kV 以下架空配电线路自电杆引至建筑物外墙第一支持物的线路安装工程。 2 施工准备 2.1 材料要求： 2.1.1 所采用的器材、材料应符合国家现行技术标准的规定，并应有产品质量证明。 2.1.2 绝缘导线： 2.1.2.1 不应有扭绞，死弯、断裂及绝缘层破损等缺陷。 2.1.2.2 最小导线截面不应小于：铜导线一4m ㎡；铝导线一-10 m ㎡；额定电压不应低于450V/750V。 2.1.3 角钢、圆钢： 横担、支架使用的角钢规格不应小于50×50×5，拉环使用的圆钢规格不应小于φ12。 2.1.4 并沟线夹、钳压管： 表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.5 线夹与导线接触面应符合要求。 2.1.6 拉板、曲型垫： 2.1.6.1 表面应光洁，无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 2.1.6.2 应热镀锌，遇有局部锌皮剥落者，除锈后应涂刷红樟丹及油漆 。 2.1.6.3 应符合国家或 部颁 的现行技术标准，并有合格证件 。 2.1.7 螺 栓 2.1.7.1 螺 栓 表面不应有裂纹、砂眼、锌皮剥落及锈蚀 等现象 ，螺 杆及螺 母 应配合良 好 。 2.1.7.2 金 具 上 的各 种 联 结 螺 栓 应有防 松 装置 ，采用的防 松 装置 应镀锌良 好 、弹 力 合适、厚 度 符合规定。 2.1.8 其 它 材料：防 水 弯头 、绝缘绑 线、橡 胶 布 、黑 胶 布 、水 泥 、砂子 、防 锈漆 等。 2.2 主 要机 具 ： 2.2.1 台 钻 、台 钳、油压线钳、电焊 机 、手 锤 、錾 子 、钢锯 、活 扳 手 。 2.2.2 盒尺、方尺、钢板尺、灰桶、灰铲、水桶、脚扣、安全带、高凳等。 2.3 作业条件： 2.3.1 架空配电线路及建筑物的电源进户管线安装敷设已完成。 2.3.2 建筑工程外施工架已拆除。 3 操作工艺 3.1 工艺流程： 横担、支架制作、安装 → 接户线架设 → 导线连接 3.2 横担、支架制作、安装： 3.2.1 横担、支架制作：根据进线方式确定横担、支架的型式，计算角钢长度后，锯断。划出煨角线及孔位线，钻孔后，按煨角线锯出豁口，夹在台钳上煨制成型。然后，将豁口的对口缝焊牢。采用埋注固定的横担、支架及螺栓、拉环的埋注端应做出燕尾。最后，将横担、支架除锈后刷防锈漆一道、灰油漆两道（埋入砖墙部分只刷防锈漆）。 3.2.2 横担、支架安装：待根担、支架...
